带键槽直齿圆柱传动齿轮结构

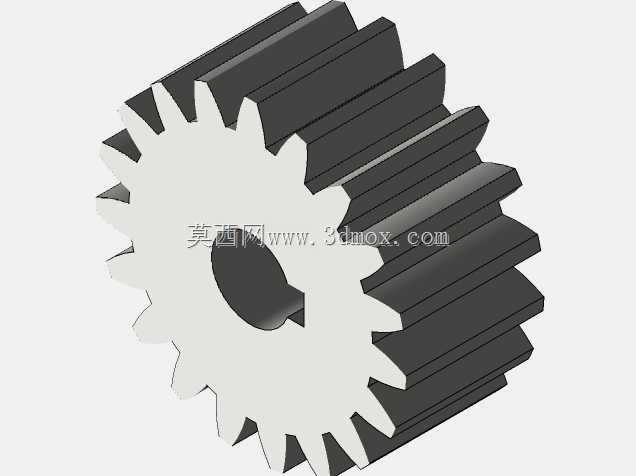

　　做了十几年机械结构设计，经手的传动方案里直齿圆柱齿轮永远是绕不开的基础零件，这次建模的这款带中心键槽的直齿轮，是针对中小载荷平行轴传动场景做的参数化结构，适配常规的减速箱、输送机驱动端、小型机床进给机构这类需要恒定传动比的工况。很多刚入行的设计师做齿轮容易只盯着模数齿数算，忽略安装边界和实际受力的匹配，这款齿轮在建模阶段就把装配端的干涉问题提前规避了，中心孔的键槽尺寸按照GB/T1096的普通平键规格做的适配，轴孔配合公差选的H7，装配时不需要额外修配，平键装入后能保证周向固定不打滑，承受冲击载荷时也不会出现键槽崩边的问题。从齿形设计来说，这款齿轮采用标准渐开线齿廓，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，建模时特意做了齿端的微小倒角，不是为了好看，是实际装配时如果没有这个倒角，齿轮往轴上套装的时候很容易刮伤轴表面，而且啮合初期的齿端磕碰会直接导致传动噪音变大，早期点蚀的概率也会升高。齿宽的尺寸是按照传递扭矩的大小核算的，比同模数的薄齿齿轮承载能力高30%左右，适合中等转速下的连续运转场景，不会因为齿面接触应力过大出现过早磨损。实际应用里，这类直齿轮多用在两轴平行、中心距固定的传动链路里，比如小型皮带输送机的驱动端，电机输出轴通过联轴器连接主动轴，轴上装的这款直齿轮和从动轴上的配对齿轮啮合，把电机的扭矩传递到滚筒上带动皮带运转，这种场景下直齿轮的传动效率能达到98%以上，比斜齿轮的轴向力小，不需要额外加装推力轴承，能简化支撑结构的设计，降低整体的制造成本。还有在小型台钻的进给机构里，这类直齿轮也常用来做手动进给的传动件，手柄轴上的小齿轮和主轴套筒上的齿条啮合，转动手柄就能带动主轴上下移动，因为直齿轮没有轴向分力，手动操作的时候手感更顺，不会出现卡滞或者轴向窜动的问题。建模的时候特意把轮毂的厚度做了合理加厚，很多新手做齿轮会把轮毂做的和齿宽一样薄，实际装配时齿轮在轴上的定位面不够，锁紧螺母压紧的时候容易压偏，导致齿轮运转时出现端面跳动，传动噪音大还会加速轴承磨损，这款齿轮的轮毂单边突出齿面2毫米，既保证了轴向定位的接触面积，又不会额外占用过多的轴向安装空间，适配大部分常规的轴系布局。齿根部分做了标准的圆角过渡，没有应力集中的尖角，

　　在承受交变载荷的时候，齿根的弯曲疲劳强度能满足长期运转的要求，不会出现断齿的问题。很多人觉得直齿轮结构简单随便画画就行，其实实际生产里出问题的往往是这些细节，比如中心孔的同轴度，建模时就把基准定在中心孔的轴线，齿顶圆、齿根圆的同轴度公差控制在0.02毫米以内，加工时一次装夹就能完成内孔和齿形的精加工，装配后齿圈的径向跳动小，啮合时的侧隙均匀，不会出现忽紧忽松的情况。还有安装时的轴向固定，这款齿轮的轮毂端面上预留了紧定螺钉的孔位？不对，这次的结构是靠轴肩和套筒做轴向固定，所以轮毂端面的平面度做了要求，和轴肩贴合的时候没有间隙，运转时不会出现轴向窜动。在农业机械的小型播种机传动箱里，这类直齿轮也有大量应用，因为田间作业的环境有灰尘，

　　传动箱的密封条件一般，直齿轮的啮合侧隙能容纳少量的灰尘颗粒，不会像高精度斜齿轮那样容易被杂质卡滞，维护起来也更方便，磨损后更换成本低，不需要复杂的配对调整，只要模数齿数一致就能直接替换。做三维建模的时候，齿形的生成是通过渐开线方程驱动的，不是用圆弧近似代替，这样生成的齿形和实际加工出来的滚齿齿形完全一致，做干涉检查的时候能准确模拟啮合状态，不会出现设计时看着没问题，加工出来装上去转不动的情况。另外齿轮的减重孔？不，这款是中小尺寸的齿轮，没有做减重孔，实心结构的刚性更好，适合有冲击载荷的工况，比如小型冲床的送料机构，频繁启停的冲击载荷下，实心结构的齿轮不会出现辐板断裂的问题。从安装边界来说，这款齿轮的齿顶圆直径经过核算，

　　和相邻的箱体壁之间预留了至少5毫米的间隙，不会出现运转时刮蹭箱体内壁的问题，同时中心孔的键槽位置做了对称度要求，平键装入后两侧的接触均匀，传递扭矩时不会出现单侧边受力过大导致键被剪断的情况。很多设计人员在选齿轮的时候只看传动比，忽略了齿面硬度的匹配，这款齿轮的结构适配45号钢调质处理，齿面硬度在220-250HBW，配对齿轮如果用同样的材料，小齿轮的齿面硬度比大齿轮高30HBW左右，能保证两个齿轮的磨损寿命基本一致，不会出现一个齿轮磨坏了另一个还完好的情况，减少后期维护的配件成本。在自动化生产线的小型工件移栽机构里，这类直齿轮也常用来做同步传动，两根平行的移栽轴上装相同齿数的直齿轮啮合，保证两根轴的转速完全一致，带动上面的拨叉同步移动，不会出现工件被卡偏的情况，因为直齿轮的传动比恒定，没有滑动，同步精度能满足这类工位的移栽要求，而且结构简单，调试的时候只需要调整两轴的中心距保证啮合侧隙在0.1-0.2毫米之间就能正常运转，不需要复杂的间隙补偿机构。
