套筒销挠性联轴器结构三维设计

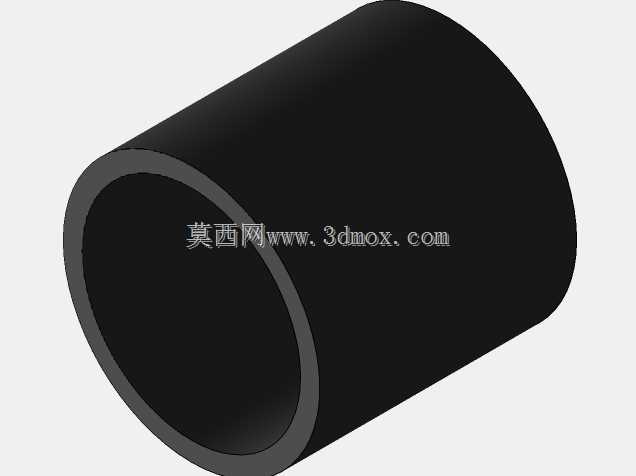

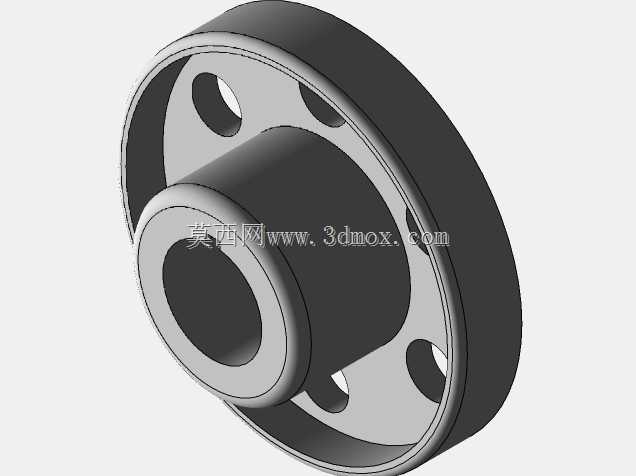

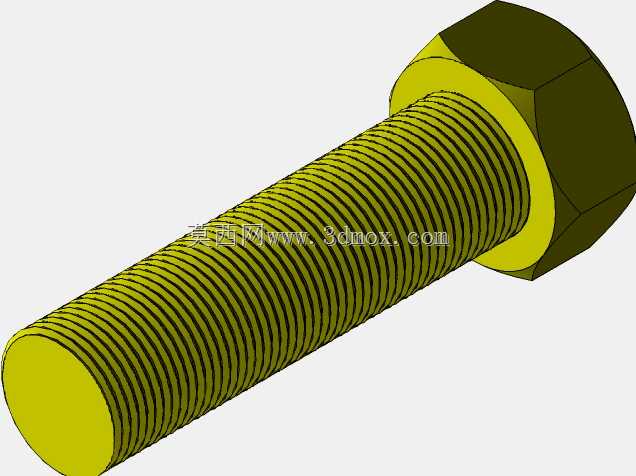

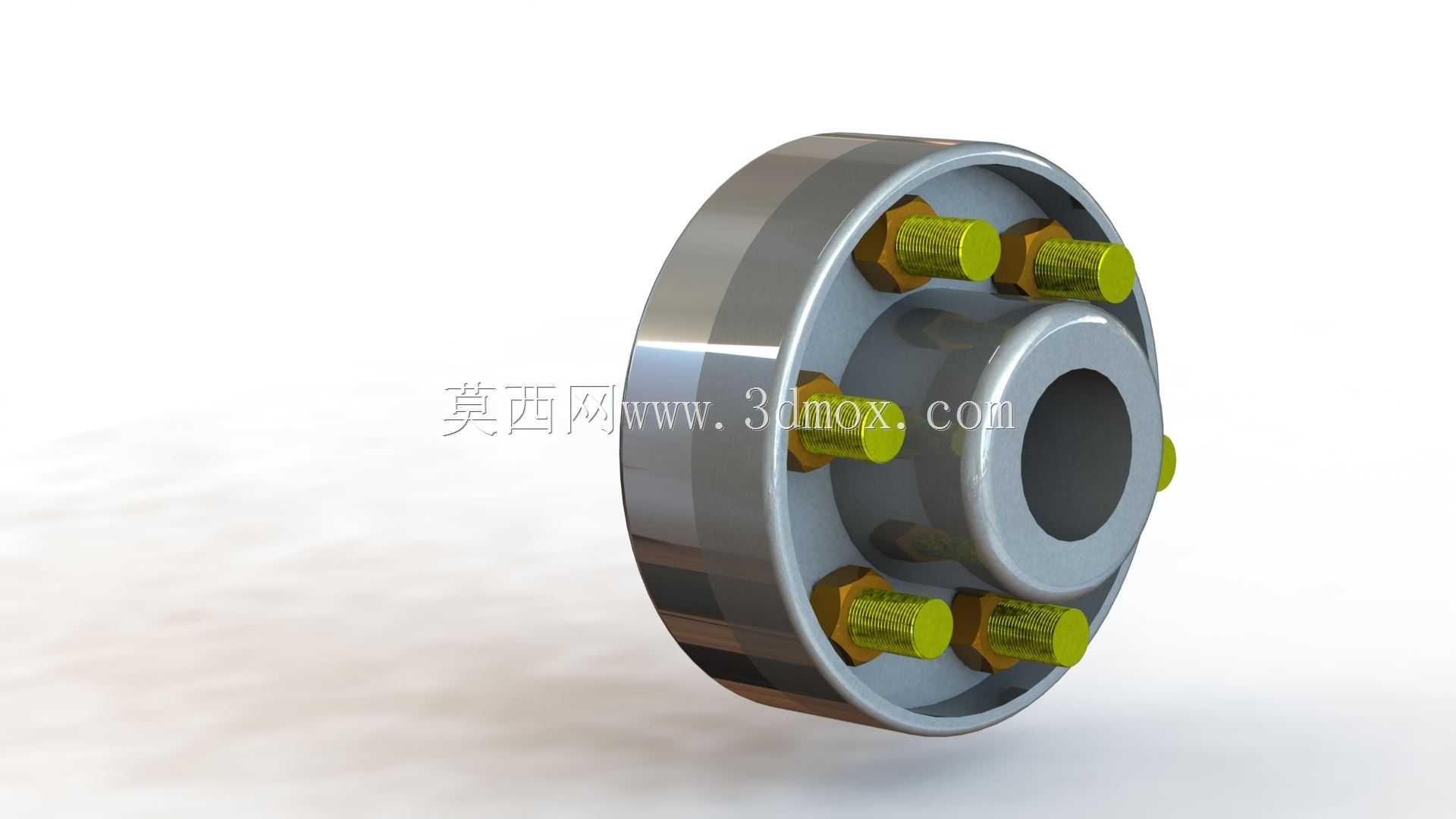

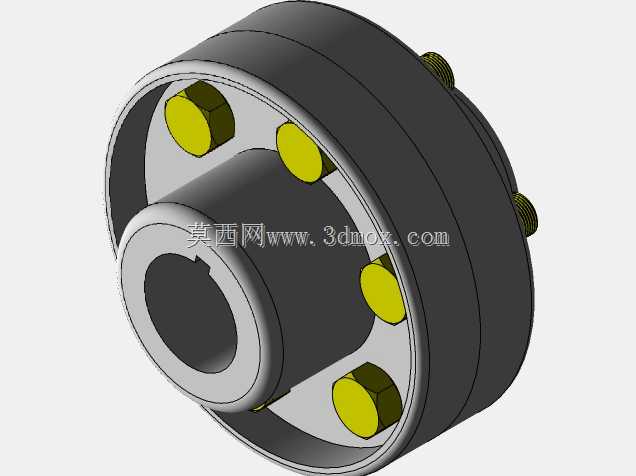

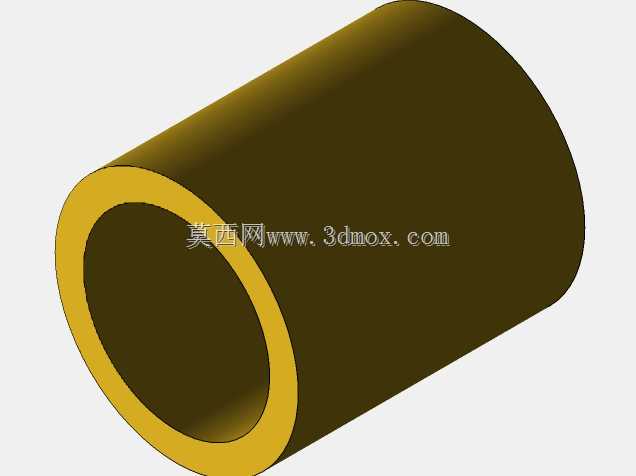

　　在各类工业传动系统的轴系布局中，两轴对中偏差的补偿一直是结构设计阶段需要重点考量的环节，套筒销挠性联轴器正是针对这类工况开发的轴间连接部件，广泛应用在中小功率的泵组、输送线驱动端、轻工机械传动单元、小型风机转轴连接等场景中，能够在传递额定转矩的同时，补偿两轴间存在的少量径向偏移、角向偏差与轴向窜动，避免刚性连接带来的轴系附加载荷，有效延长轴承、密封件等配套零部件的使用寿命。从结构设计逻辑来看，这类联轴器采用对称分体式法兰结构，两个对接法兰端面上沿圆周均布加工有对应销孔，高强度套筒销穿入两组法兰的对应孔位完成扭矩传递，销体与孔位之间预留有合理的配合间隙，正是这个间隙为偏差补偿提供了活动空间，相比膜片联轴器、

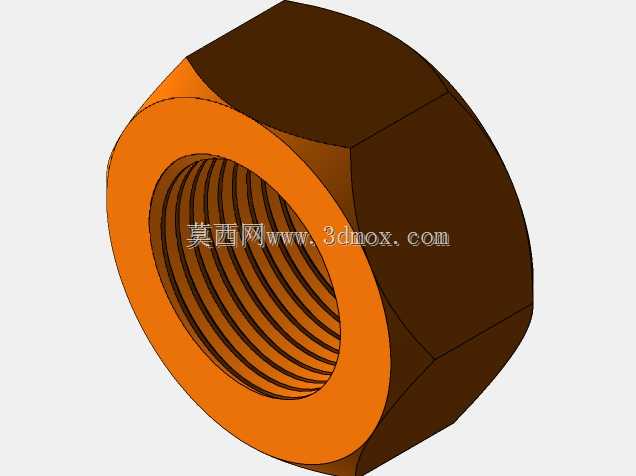

　　波纹管联轴器等金属弹性元件结构，套筒销结构的抗冲击载荷能力更强，且日常维护时仅需检查销体磨损情况，更换成本远低于整体式弹性元件，适合在有少量振动、工况相对复杂的通用传动场景使用。从安装边界与尺寸适配角度，这类联轴器的法兰外径根据传递转矩等级形成标准化的尺寸梯度，法兰端的轴孔可按照不同设备的轴径需求加工为平键孔、花键孔等形式，安装时仅需将两个法兰分别固定在主动轴与从动轴端，对齐销孔后穿入套筒销并完成轴向锁紧即可，不需要复杂的对中工装，现场安装调试的门槛较低。设计过程中需要重点关注销孔的位置度公差，若圆周方向销孔分布不均，会导致运转过程中各销体受力不均，加速局部销体的磨损，同时法兰与轴的配合面需要保证足够的接触长度，

　　避免轴孔配合过短带来的应力集中问题；套筒销的材质通常选用具备一定韧性与耐磨性的合金结构钢，表面做硬化处理来提升反复载荷下的使用寿命，法兰本体则选用中碳钢材质，兼顾结构强度与加工成本的平衡。在实际选型应用中，需要根据传动系统的额定转矩、最高转速、两轴最大允许偏差值来匹配对应规格的联轴器，不能单纯依照轴径选择型号，若系统存在频繁正反转、冲击载荷较大的工况，需要在理论计算转矩的基础上乘以对应的工况系数，预留足够的载荷余量，避免运转过程中出现销体剪断、法兰变形等失效问题。相比刚性凸缘联轴器，这类挠性结构降低了轴系对中精度的要求，减少了设备安装阶段的对中工时，同时相比弹性套柱销联轴器，套筒销的结构抗挤压能力更强，

　　在相同外径尺寸下能够传递更大的转矩，适配的转速范围也更宽。建模过程中需要还原各零件的配合关系，包括法兰端的止口定位结构、销体与孔的间隙配合、轴孔的键槽尺寸规范，同时要保证圆周方向销组的均布特征与实际加工逻辑一致，避免出现建模时的位置偏差导致后续工程图输出错误，这类模型可直接用于传动系统的装配干涉检查、轴系载荷仿真分析、以及设备维护阶段的备件测绘参考，帮助结构设计人员快速完成轴系连接部分的方案选型与布局验证。
