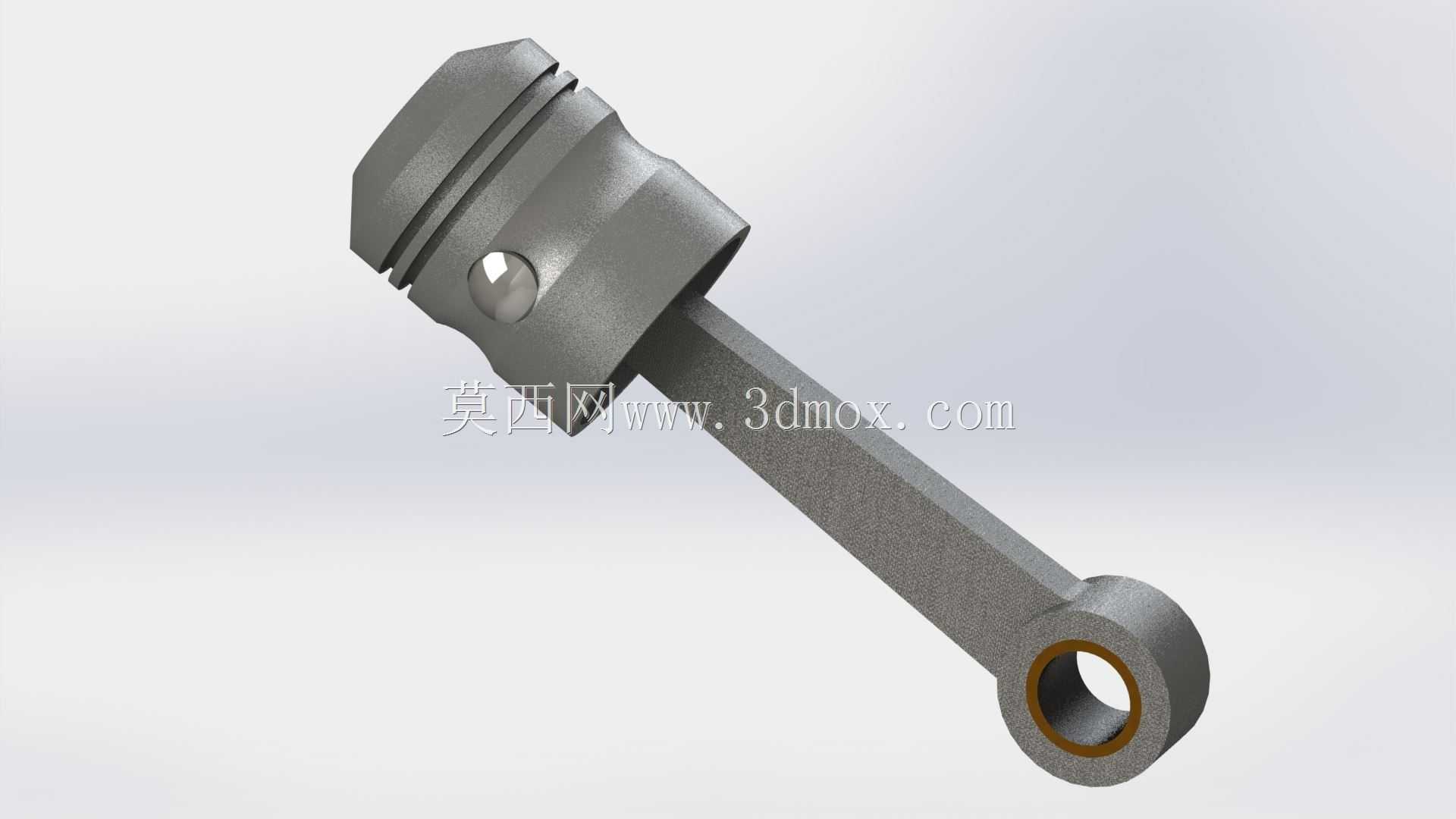

内燃机活塞连杆组件结构设计

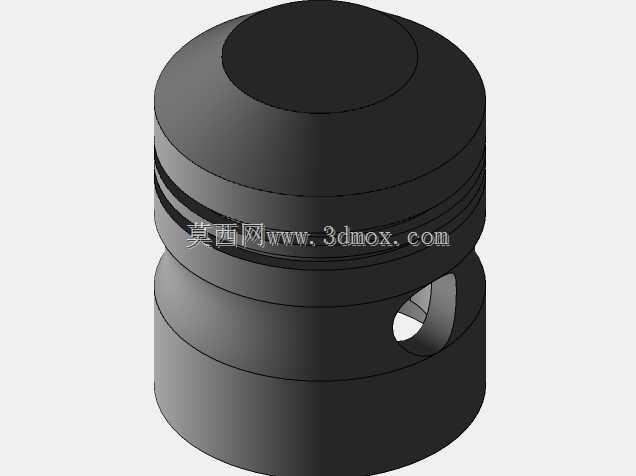

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键职能，广泛适配小排量四冲程汽油机、通用小型柴油机的动力输出场景，在通用动力机械、小型乘用车辆、非道路移动机械的动力单元中都能见到同结构组件的应用。从实际工况出发，活塞头部设置了多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功行程中燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的轴向宽度、径向深度都经过匹配计算，保证活塞环在工作温度下有合理的侧隙与背隙，避免卡滞或密封失效。活塞顶部的凹坑造型匹配对应机型的燃烧室形状，能够在压缩行程终点组织合理的进气涡流，

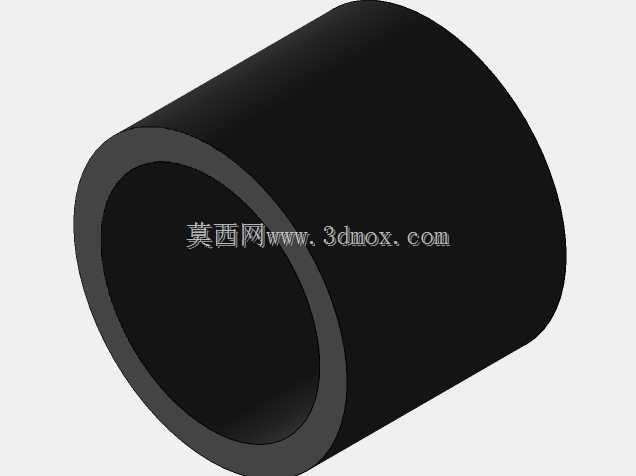

　　让油气混合更充分，提升燃烧效率，活塞销座部位的加强筋结构从销座向活塞裙部平滑过渡，分散燃气爆发时的局部应力，避免销座位置出现应力集中导致的疲劳开裂。活塞裙部采用了变椭圆设计，常温下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，在发动机工作达到热平衡状态时，裙部受热膨胀后会趋近正圆形，保证活塞在气缸内有均匀的配合间隙，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞拉缸卡滞。连杆部分采用了工字形截面的杆身设计，在保证足够的抗弯、抗扭强度的前提下，尽可能降低往复运动的质量，减小曲轴旋转时的惯性力负载，连杆小头端压入有耐磨衬套，与活塞销形成转动配合，衬套内表面开设的油槽能够收集飞溅上来的润滑油，在活塞销与衬套之间形成稳定油膜，

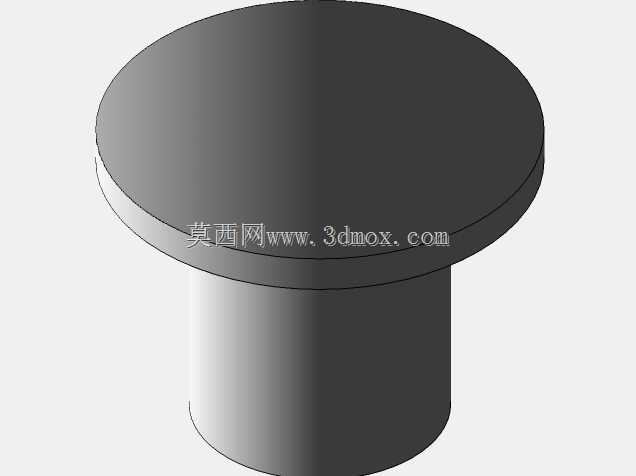

　　降低相对运动的磨损速率。连杆大头端为分体式结构，通过连杆螺栓与连杆盖紧固，安装时需要严格按照规定扭矩与拧紧顺序操作，保证连杆轴瓦与曲轴连杆轴颈之间有合理的配合间隙，轴瓦表面的减磨合金层能够在短时间缺油的状态下提供临时保护，避免轴颈出现干磨损伤。在安装边界上，活塞的外径尺寸与对应气缸的内径采用基孔制配合，分组选配的间隙控制在合理范围内，活塞销的直径同时匹配活塞销座孔与连杆小头衬套孔，采用全浮式设计的话，工作状态下活塞销可以在销座和衬套内自由转动，让磨损更均匀。整套组件的运动轨迹需要严格匹配曲轴的曲柄半径，活塞在上止点和下止点的位置要与配气机构、点火系统的正时参数对应，避免出现活塞碰撞气门的故障。在结构设计过程中，

　　需要反复校核组件的往复惯性力、旋转惯性力的平衡状态，通过合理的质量分配降低发动机运转时的振动，同时要对活塞的热变形量、连杆的疲劳强度进行有限元仿真验证，确保在最高爆发压力、最高工作转速的极限工况下，组件不会出现塑性变形或断裂失效。实际装配时，活塞与连杆的相对安装方向有明确要求，活塞顶部的避让凹坑、连杆大头的喷油孔方向都需要与发动机的设计要求一致，装反会导致润滑失效、气门碰撞等严重故障。
