小型通用发动机化油器结构设计方案

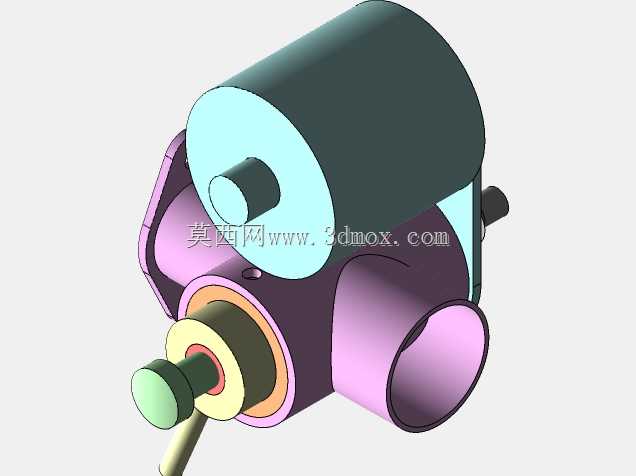

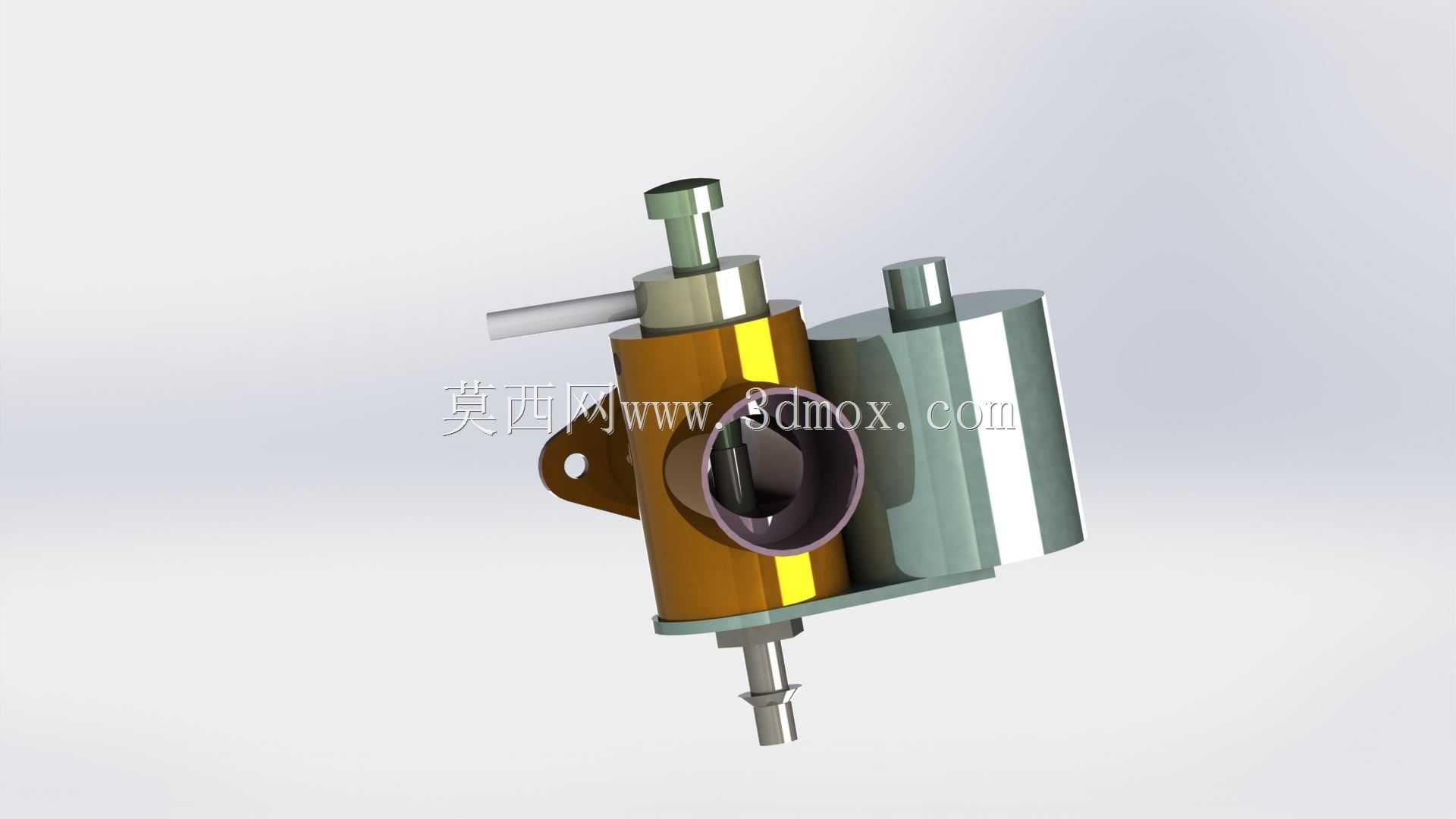

　　在小型通用内燃机的配套体系中，化油器是决定空燃比匹配精度、直接影响动力输出稳定性与燃油经济性的核心部件，这套结构方案针对单缸小排量通用动力场景开发，覆盖园林机械、小型发电机组、微型耕作设备等常见配套领域，适配排量在50cc到125cc区间的二冲程、四冲程汽油机使用。从实际工况适配角度出发，这类小型动力设备往往面临负载波动大、工作环境粉尘多、倾斜作业概率高的使用特点，设计阶段首先对浮子室的抗倾斜能力做了结构优化，将主量孔的进油口位置设置在油腔中心区域，同时在浮子摇臂的铰接位置增加了阻尼限位结构，避免设备在30度以内倾斜作业时出现燃油溢出或者供油中断的问题，满足户外移动作业的实际使用需求。整体结构采用分体式布局，

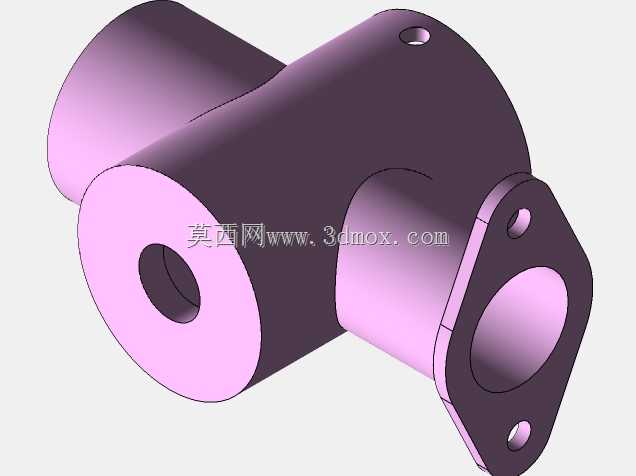

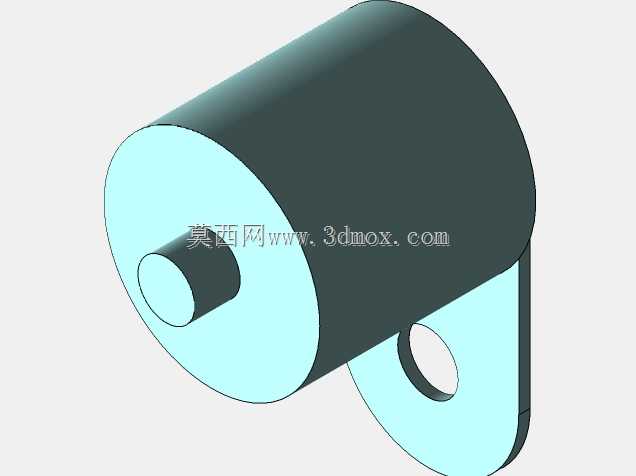

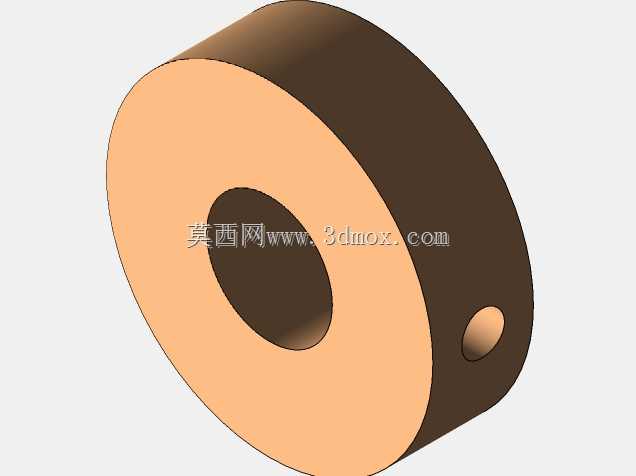

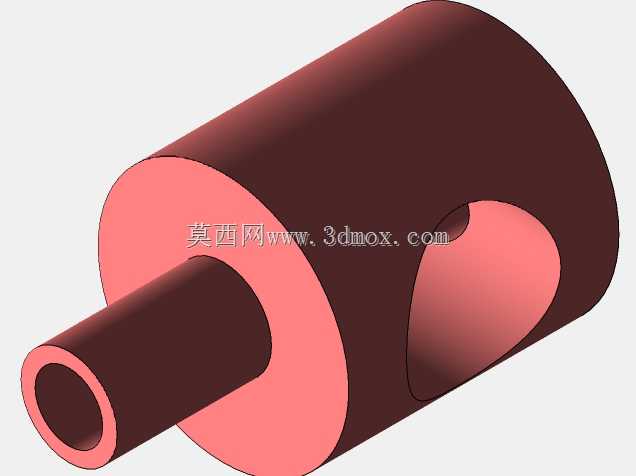

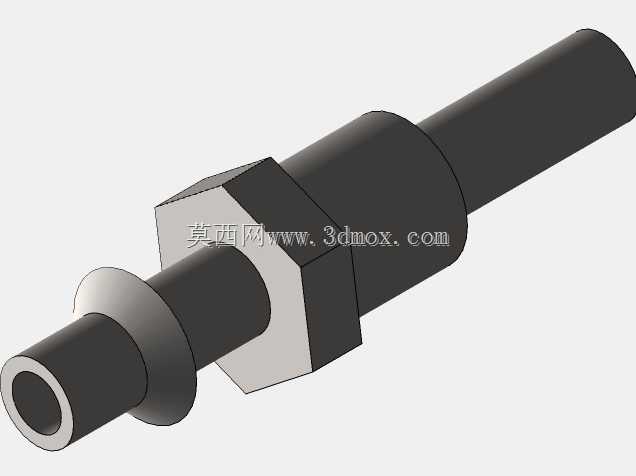

　　左侧为节气门与燃油计量集成的主体段，右侧为独立的浮子室储油段，两个模块通过定位止口与密封垫连接，既方便后期拆解清洗量孔、维护油道，也能通过更换不同规格的主量孔、油针组件适配不同排量、不同燃油标号的动力调校需求。主体段的上部设置了节气门调节机构，带复位弹簧的柱塞式节气门通过顶部的调节螺杆控制开度，油针与节气门柱塞联动，随节气门开度变化同步调整主喷口的燃油流通截面积，保证不同开度下的空燃比始终处于合理区间；主体段侧面设置的倾斜安装支耳带两个定位安装孔，孔位间距与安装面的平面度公差控制在0.1mm以内，保证安装后与发动机进气道的同轴度，避免出现进气泄漏导致的混合比失调。浮子室采用铝合金压铸成型，侧壁设置的透明观察窗可以直接观察内部油位高度，不需要拆解就能判断浮子针阀的密封是否正常、油位是否处于标准区间，大幅降低日常维护的排查难度；浮子室底部设置了放油螺钉，长期存放设备时可以拧开螺钉排出腔体内的变质燃油，避免燃油结胶堵塞量孔油道。进气端的接口采用标准卡箍连接结构，内径尺寸匹配通用的22mm内径进气软管，出气端的法兰面直接对接发动机进气口，密封槽宽度设计为2mm，适配常规的耐油橡胶密封圈，在-20℃到80℃的工作温度区间内都能保证密封可靠性。油道设计上，除了主供油通路之外，还设置了独立的怠速供油通路与启动加浓通路，怠速工况下节气门接近全闭，主喷口处的真空度不足以吸出燃油，

　　此时怠速油道在节气门后方的高真空度作用下单独供给少量燃油，维持怠速运转的稳定性；冷启动时通过外置的风门结构减少进气流通面积，提升进气道真空度，加浓混合气浓度，保证低温环境下的启动成功率。结构细节上，所有与燃油接触的零部件都采用了耐汽油腐蚀的材质，量孔采用黄铜精密加工，流量公差控制在±2%以内，保证同批次产品的供油一致性；节气门柱塞采用硬质阳极氧化处理，表面粗糙度达到Ra0.8，与主体腔体内壁的配合间隙控制在0.02mm到0.03mm之间，既保证柱塞上下运动顺畅无卡滞，也不会因为间隙过大出现漏气导致的怠速不稳问题。安装边界方面，整套化油器不含操纵拉线的最大外形尺寸控制在长85mm、宽60mm、高95mm以内，

　　安装支耳的中心距为42mm，安装后距离发动机缸头的最小间隙预留了8mm以上，避免发动机工作时的高温直接传导到浮子室，导致燃油在腔体内产生气阻影响供油。在实际配套测试中，这套结构的化油器能保证发动机在全负载工况下的空燃比稳定在12.8到13.5之间，怠速工况下空燃比维持在14.5左右，燃油消耗率比同规格传统结构降低6%左右，同时在连续200小时的满负荷耐久测试中，没有出现量孔堵塞、油针磨损、浮子卡滞的问题，能满足小型通用动力设备的长期使用要求。针对不同的使用场景，还可以在主体结构的基础上，通过调整油针的卡槽位置、更换不同流量的主量孔，实现对动力输出特性的微调，比如配套发电机组时偏向经济性调校，配套园林切割设备时偏向高负载动力响应调校，不需要改动主体模具就能适配不同的配套需求，大幅降低了衍生型号的开发成本。
