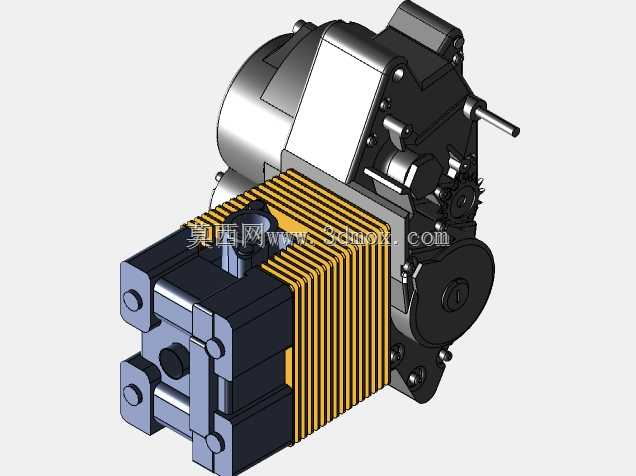

小型单缸摩托车动力总成结构设计

　　这款动力装置主要适配小排量两轮摩托车、小型娱乐卡丁车这类轻量化燃油动力载具，在民用代步、场地休闲娱乐场景中都有广泛的应用空间。从结构布局来看，采用单缸卧式布置的设计思路，整体重心偏低，能够有效降低搭载车辆的整体重心高度，提升行驶过程中的稳定性，尤其是小型卡丁车在场地过弯时，低重心布局可以减少侧倾风险，适配场地竞速的操控需求。

　　从功能特性上看，该动力单元集成了缸体散热结构、曲轴连杆机构、变速传动组件、启动机构与输出轴端，不需要额外搭配独立的变速总成即可完成动力输出，整体集成度较高，能够减少搭载时的外围部件匹配工作量。缸体部分采用外露式散热鳍片结构，鳍片沿缸体轴向平行排布，在车辆行驶过程中，迎面气流可以直接穿过鳍片间隙带走缸体工作产生的热量，不需要额外配置水冷循环管路、散热水箱与水泵组件，既降低了整体结构重量，也减少了后期使用过程中的故障点，适配小排量动力装置低成本、高可靠性的使用需求。

　　安装边界方面，整机的安装固定点位分布在曲轴箱侧沿与缸体下部的连接凸台上，所有安装孔位均采用同轴对称设计，安装时可以直接通过螺栓固定在车辆的车架安装支座上，不需要额外设计转接支架。输出轴端从曲轴箱侧部伸出，轴径尺寸与常规小排量摩托的传动链轮安装尺寸匹配，可以直接适配标准规格的传动链轮，通过链条将动力传递给后轮驱动结构。整机的外围轮廓没有突出的尖锐结构，所有边角都做了圆弧过渡处理，安装时不会与车架的管材、外围覆盖件产生运动干涉，预留的安装间隙可以满足常规125cc级别以下小排量动力单元的布置空间要求。

　　设计过程中，针对这类小型动力装置的使用场景，重点优化了曲轴箱的结构刚度，在轴承安装位、缸体连接位都做了局部加厚处理，能够承受缸内燃烧做功产生的交变冲击载荷，延长核心部件的使用寿命。散热鳍片的厚度与间距经过匹配计算，既保证了足够的散热面积，也避免鳍片过密导致泥沙、灰尘堆积堵塞散热通道，适配非铺装路面、户外场地的使用环境。侧盖部分的密封结构采用平面密封加密封胶条的组合形式，能够防止机油渗漏，同时侧盖上预留了机油观察窗、机油加注口与放油螺塞的位置，日常维护时不需要拆解整机即可完成机油更换、油位检查的操作，降低了日常维保的难度。

　　从实际使用的角度出发，这款动力装置的动力输出特性偏向低转速大扭矩，在起步、低速爬坡阶段能够提供足够的牵引力，不需要频繁换挡即可满足日常代步、场地休闲行驶的动力需求。启动机构与磁电机组件集成在曲轴箱的另一侧，整体结构紧凑，不会额外增加整机的宽度尺寸，搭载在小型摩托车或者卡丁车上时，不会超出车架的宽度边界，避免与骑行者的腿部、卡丁车的侧边防护结构产生干涉。油门控制机构的安装位在缸体上部的化油器安装座上，可以直接匹配常规的拉线式油门结构，不需要额外改装控制组件，适配通用的摩托车操控系统。

　　在结构细节上，缸头部分的进排气道布置在侧上方，排气接口朝向车身侧后方，安装排气管时可以顺着车身走向布置，不会出现管路弯折过大导致排气不畅的问题。火花塞安装位在缸头顶部，预留了足够的扳手操作空间，日常更换火花塞时不需要拆解周边的其他部件，维保操作的可达性较好。曲轴箱内部的润滑油道采用钻孔式设计，直接在箱体铸件上加工出润滑油路，不需要额外布置润滑油管，减少了油路渗漏的风险，同时能够保证曲轴、轴承、齿轮等运动部件在工作时得到充分的润滑，降低运动磨损。
