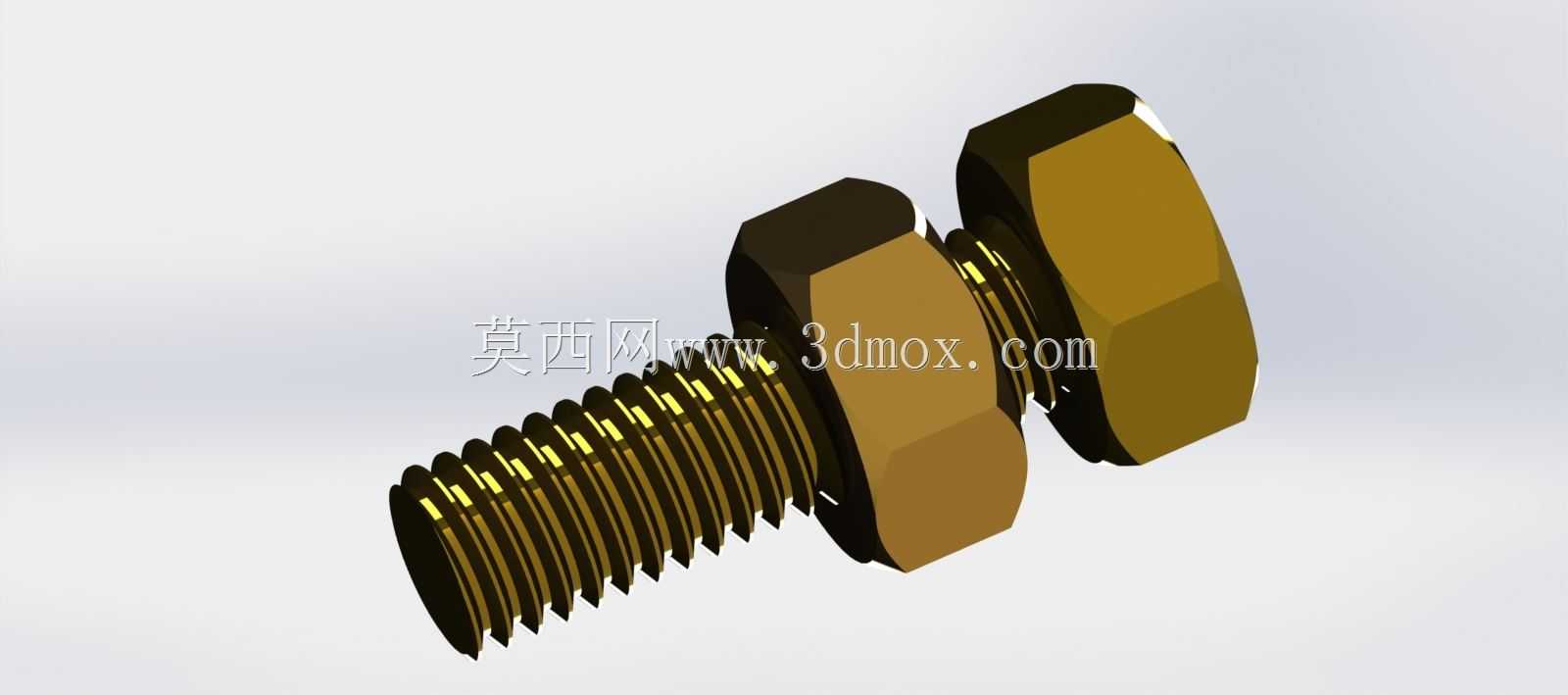

六角螺栓配双螺母平垫紧固连接件

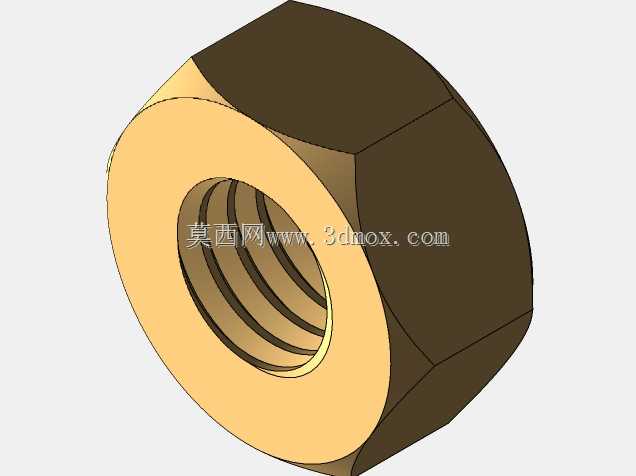

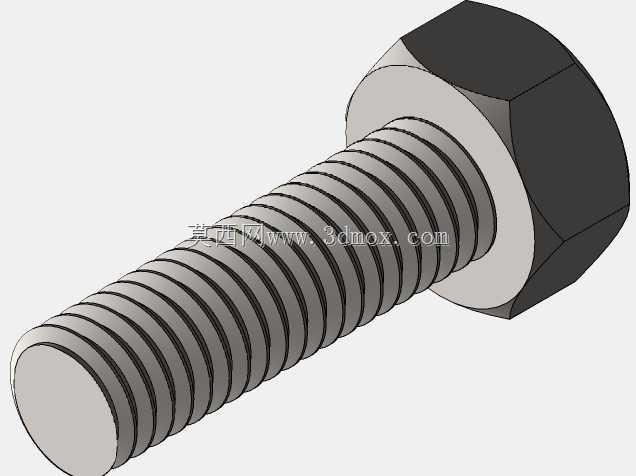

　　在各类机械结构的装配环节里，螺纹紧固是应用覆盖范围最广的可拆卸连接形式，这套带双螺母与平垫的六角螺栓组合，就是针对常规防松需求设计的通用紧固方案。日常做设备结构设计时，很多新手容易忽略紧固件的选型边界，要么盲目选大规格造成安装空间浪费、成本抬升，要么选小规格导致预紧力不足，设备运行受振动后出现连接松脱，甚至引发结构失效故障。这套组合的设计逻辑，是先通过螺栓杆部的外螺纹与两个六角螺母的内螺纹形成配合，平垫垫在螺母与被连接件接触面之间，一方面可以分散螺母压紧时对被连接件表面的压应力，避免软质被连接件表面被压溃，另一方面也能在反复拆装时减少接触面的磨损，保证多次装拆后预紧力的稳定性。双螺母的设计采用的是对顶防松原理，

　　拧紧时两个螺母相互对顶施加额外的预紧载荷，让螺纹副之间的摩擦力始终保持在稳定区间，哪怕设备运行中存在持续的振动、冲击载荷，螺纹副也不会轻易出现相对转动，相比单螺母加弹垫的防松形式，这种结构在中低速、中等振动的工况下防松可靠性更高，而且不需要额外增加防松零件，拆装便利性也更好。从安装边界来看，这类六角紧固件的安装需要预留足够的扳手操作空间，设计时要注意螺母对边尺寸对应的扳手回转空间，不能在螺母周边布置凸起的结构件，否则会导致扳手无法卡入螺母，现场装配时只能采用套筒操作，大幅降低装配效率。螺栓的长度选型需要匹配被连接件的总厚度，拧紧后螺栓露出螺母的长度要控制在2到3个螺距，既不能露出过长造成螺纹外露容易锈蚀、剐蹭周边零件，

　　也不能露出过短导致螺纹啮合长度不足，受力后出现螺纹滑牙失效。实际应用场景里，这类紧固件可以覆盖从普通钣金机架装配、输送线支架固定，到小型设备的壳体连接、工装夹具的零部件紧固等多个场景，只要是需要可拆卸连接、且对防松有一定要求的部位，都可以选用这类组合。建模时要注意螺纹的表达形式，如果是用于装配干涉检查的总装模型，可以采用装饰螺纹线简化表达，降低模型的文件体量，提升大装配体的旋转、操作流畅度；如果是用于加工出图的零件模型，则要准确绘制螺纹的牙型轮廓，标注清楚螺纹公差等级、表面处理要求，保证加工出来的零件螺纹配合顺畅，不会出现卡滞、滑牙的问题。另外平垫的内径要比螺栓公称直径大0.2到0.5毫米，保证平垫可以顺利套入螺栓杆部，

　　不会出现卡滞，平垫的外径要比螺母对边尺寸略小，保证压紧时压力可以完全作用在被连接件表面，不会出现平垫边缘悬空的情况。很多现场装配的故障问题，追根溯源都是设计阶段没有考虑清楚紧固件的安装细节，比如扳手空间不足导致螺母无法拧紧到额定扭矩，或者螺栓长度选型错误导致啮合长度不足，这些细节在三维建模阶段就可以通过虚拟装配提前排查，避免后续加工装配时出现返工。这套组合的结构虽然简单，但却是机械结构里最基础也最核心的连接单元，把这类基础零件的选型、建模、装配细节摸透，才能在做复杂设备设计时减少低级错误，提升整体设计的可靠性。
