多孔定位板配套紧固螺栓连接组件

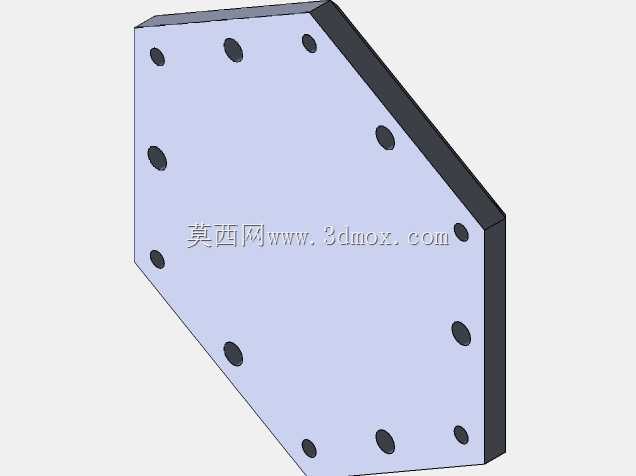

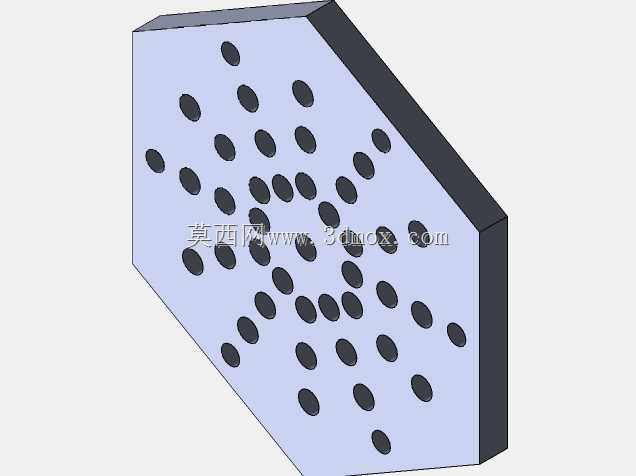

　　在工装夹具搭建、非标自动化设备机架拼接、模具模架附属组件安装的场景里，这类板件搭配螺栓的连接结构是最常见的刚性连接单元，区别于普通的平板螺栓连接，这套组件的板件做了密集的阵列孔位设计，核心是为了适配多工位、多安装点位的快速调整需求，不用额外在现场配钻孔位，就能满足不同规格执行元件、定位块、导向件的安装固定。从实际使用的角度看，板件上的孔位分为两类，一类是贯穿的螺栓过孔，孔径比配套螺栓的公称直径大0.2mm左右，既保证螺栓能顺利穿入，又不会因为间隙过大造成连接错位，另一类是边缘的沉头定位孔，用来安装定位销，保证板件和对接基座之间的位置精度，避免长期受振动影响出现连接偏移。板体本身做了切角处理，不是规则的矩形结构，

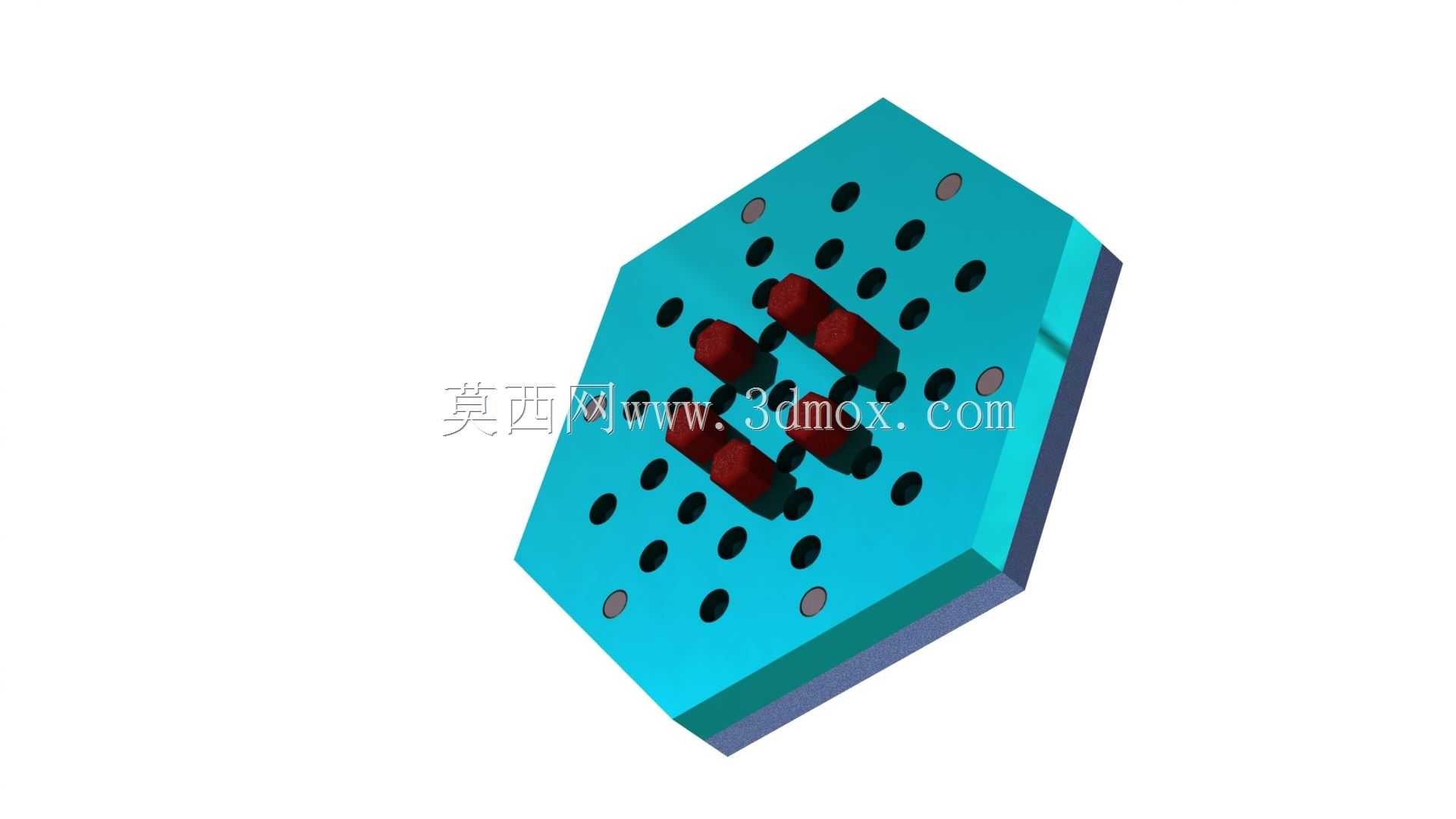

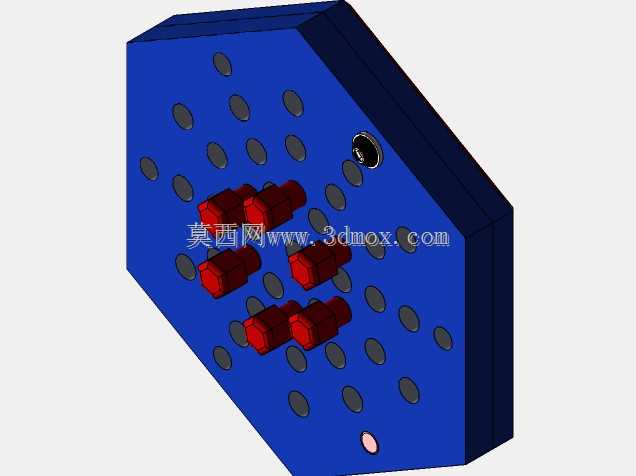

　　这部分设计是为了避开设备内部的走线槽、相邻运动部件的运动行程，防止安装后出现结构干涉，板的厚度根据承载需求做了匹配，整套螺栓拧紧后，板件的平面度能控制在0.05mm以内，保证安装在板面上的元件不会因为基面变形出现定位偏差。设计这套结构的时候，首先要确定的是安装边界，也就是板件能占用的最大空间尺寸，要提前核对对接设备的安装面尺寸，预留出螺栓拧紧操作的扳手空间，不能出现螺栓装上去之后扳手没法卡入拧紧的问题，其次是孔位的阵列间距，要符合常用的工业安装孔距标准，保证市面上常规的气缸、导轨、定位块等标准件能直接适配安装，不用额外做转接板。螺栓部分选用的是内六角圆柱头类型，这种螺栓的头部能沉入板件表面以下，不会突出板面占用额外空间，

　　避免和安装在板面上的其他元件产生干涉，螺栓的长度经过匹配，拧紧后螺纹露出螺母2-3个螺距，既保证连接强度足够，又不会因为螺纹伸出过长刮擦周边的管线或者部件。实际装配的时候，要先通过板件边缘的定位销孔和基座上的定位销完成预定位，再依次穿入螺栓，按照对角线顺序逐步拧紧，不能一次性把单个螺栓拧到额定扭矩，防止板件受力不均出现翘曲变形，影响后续安装元件的精度。这套连接组件的适用场景很广，小到小型检测设备的台面安装，大到冲压模具的附属垫板固定，都能通过调整孔位的数量、板件的厚度、螺栓的规格来适配对应的承载需求，比如在轻载的检测工位，板件厚度可以适当减薄，螺栓选用8.8级强度就能满足需求，如果是用在冲压设备周边的重载安装场景，

　　就要提升板件的材料硬度，螺栓更换为12.9级高强度型号，同时增加定位销的数量，保证连接刚性。另外板件表面做了氧化处理，能在常规车间环境下起到防锈作用，不需要额外做表面涂装，也不会因为涂层厚度影响孔位的装配精度，所有孔位的边缘都做了去毛刺处理，防止装配的时候划伤操作人员，也避免毛刺掉落到设备内部造成运动部件卡滞。很多新手设计这类连接结构的时候，容易忽略扳手操作空间和安装干涉的问题，往往把板件尺寸卡得太死，最后装配的时候没法顺利拧紧螺栓，或者孔位间距没有遵循通用标准，导致标准件装不上，还要二次返工加工，这套组件的孔位排布和外形尺寸都是经过实际装配验证的，能直接适配多数常规的工业安装场景，减少设计阶段的反复核对工作量，也能降低现场装配的难度。
