不锈钢平开式合页铰链结构设计

　　日常做设备护罩、机柜门板、小型舱门的结构设计时，铰接部件的选型和建模是绕不开的环节，这次的铰链模型是针对常规平开式转动场景做的参数化结构，适配多数需要绕固定轴做0-180度回转开合的连接需求。先从实际安装场景来说，这类铰链最常出现在工业机柜的门板与框架连接位置、小型设备的检修护罩开合处、非标工装的活动挡板铰接点，也可用于民用门窗、箱柜的转动连接，核心作用是在两个被连接件之间提供稳定的回转支撑，同时保证开合过程无卡滞、长期使用无明显松旷。

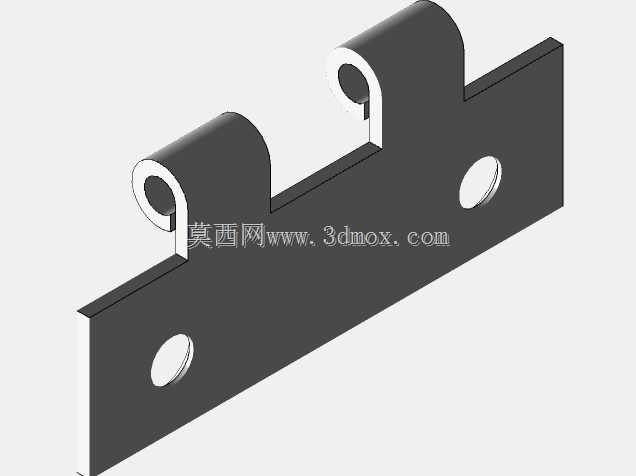

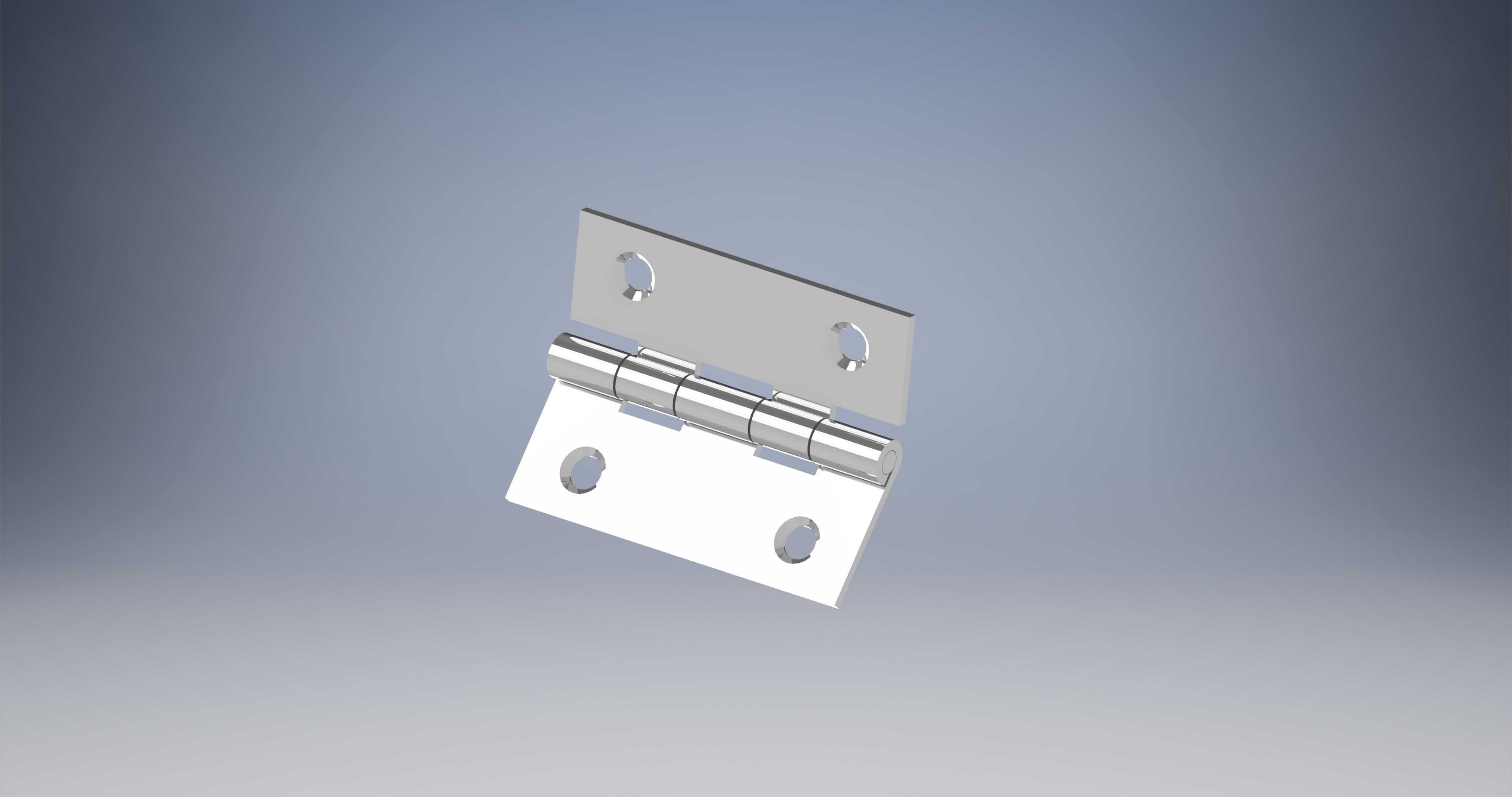

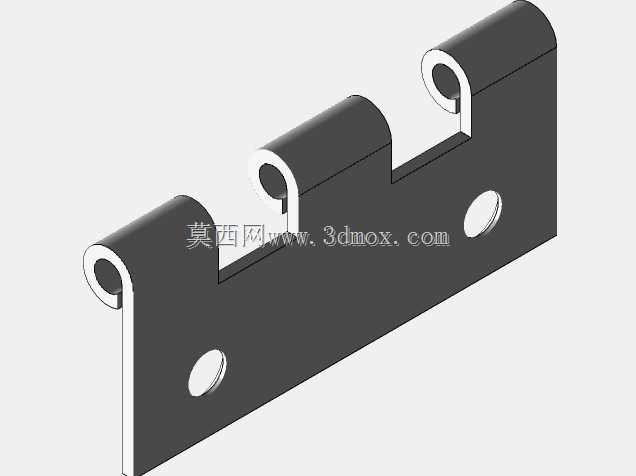

　　从功能特性上看，这个铰链采用双页片加贯穿式销轴的经典结构，两个页片分别对应固定侧和活动侧的安装面，页片上预留的沉头安装孔可适配标准沉头螺钉，安装后螺钉头不会突出页片表面，避免开合过程中出现刮蹭干涉。销轴部分采用多段卷边包裹的结构，也就是页片与销轴配合的位置做了多段卷圆，相比整段包裹的结构，这种分段卷边的设计既可以保证销轴的轴向定位，又能减少页片与销轴的接触面积，降低转动时的摩擦阻力，开合手感更顺畅，同时也能减少加工时的材料用量，在保证结构强度的前提下控制整体重量。

　　做这个结构的建模时，首先要确定的是安装边界尺寸，固定侧页片和活动侧页片的安装孔距是核心安装参数，孔位的中心距需要匹配常用的机柜框架、门板的安装孔位标准，避免出现安装时孔位对不上的问题。页片的厚度选择要兼顾强度和安装空间，过薄的页片在承受大尺寸门板重量时容易出现变形，导致开合卡滞，过厚则会增加整体占用空间，使得门板闭合后与框架之间的缝隙过大，影响密封和外观。销轴的直径需要和页片的卷圆内径做间隙配合，配合公差控制在合理范围，间隙过大会导致铰接处晃动量大，活动侧部件的定位精度差，间隙过小则会出现转动卡顿，甚至在环境温度变化时因为热胀冷缩出现抱死的情况。

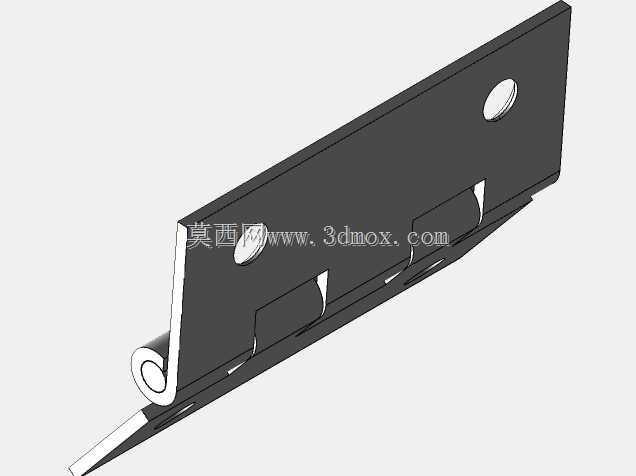

　　设计过程中还要考虑开合角度的限制，常规无额外限位结构的这类铰链最大开合角度可以达到180度，也就是活动侧页片可以转动到和固定侧页片完全平行的位置，适配需要完全翻开的检修门场景，如果实际使用场景需要限制开合角度，也可以在页片对应位置增加限位凸台，不需要额外加装限位部件。另外页片的边缘都做了倒角处理，避免安装和使用过程中锐边划伤操作人员，也能提升零件的外观质感，卷圆部分的接缝处做了贴合处理，没有明显的缝隙，避免使用过程中积灰、进入杂物影响转动顺畅度。

　　从安装流程的适配性来说，这个结构的安装不需要复杂的专用工具，只需要将两个页片分别贴合在两个被连接件的安装面上，对准预装孔位拧入沉头螺钉即可，安装完成后不需要额外加注润滑脂，金属表面的光滑配合面在常规工况下就能保证顺畅转动，如果是在潮湿、多粉尘的恶劣工况使用，也可以在销轴和卷圆的配合间隙处加注润滑脂，进一步提升使用寿命，降低磨损速度。在做整机的装配校验时，这个铰链的模型可以直接导入装配体，通过同轴心、重合配合就能完成铰接约束，模拟真实的开合运动，验证门板开合过程中是否会和周边部件出现干涉，提前排查结构设计的问题，减少实际加工装配时的整改成本。

　　很多新手做铰链建模时容易忽略页片安装面的平面度要求，实际生产中如果页片的安装面平面度超差，安装后会出现页片翘曲，导致销轴倾斜，转动时阻力骤增，严重时甚至无法正常开合，所以建模时页片的安装面是作为基准面来做特征搭建的，所有孔位、卷圆特征都是以这个基准面为参照，保证后续出工程图时的形位公差标注有合理的基准参照。另外沉头孔的深度也做了适配标准沉头螺钉的参数设计，保证螺钉拧入后沉头面完全沉入页片，不会突出表面影响两个连接件的贴合紧密性。
