桌面便携小型台扇结构设计方案

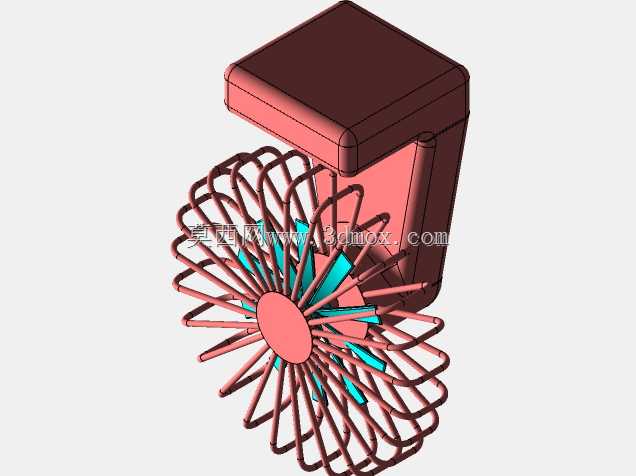

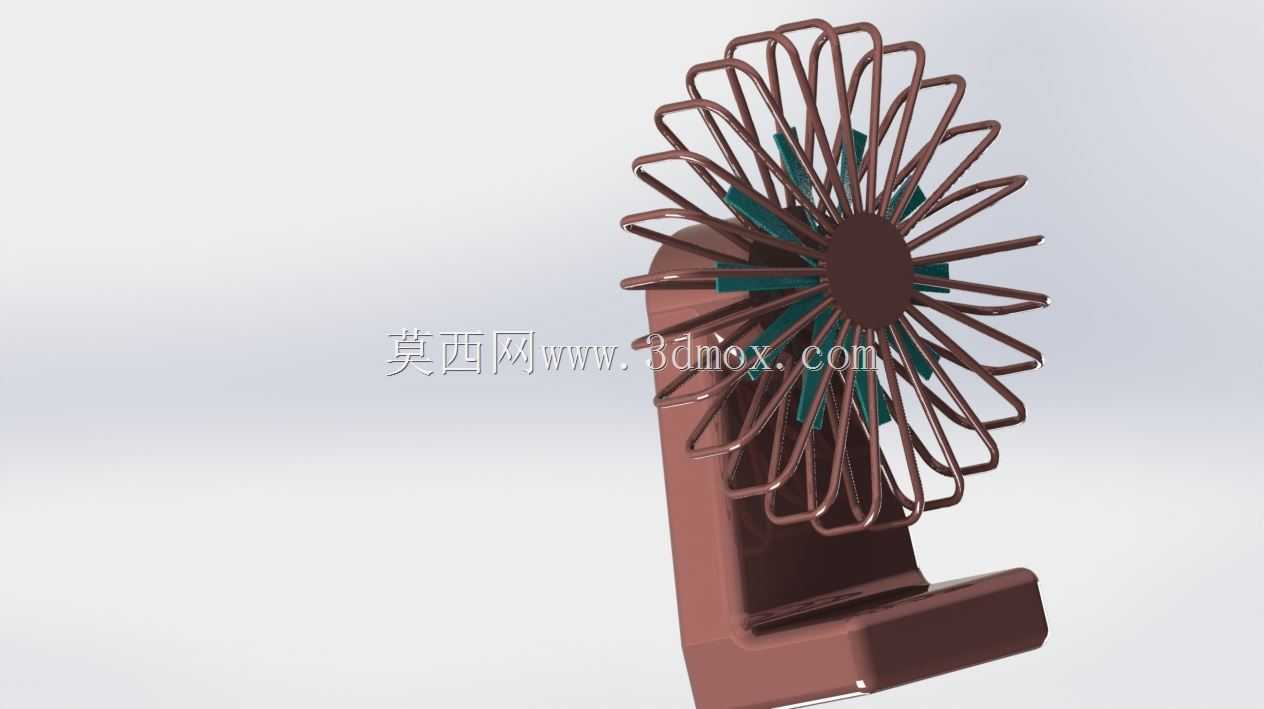

　　日常办公与居家场景中，桌面近距离送风的需求始终存在，这类小尺寸台扇不需要覆盖大范围空间，核心是在使用者周边1米左右的半径内形成稳定柔和的气流，避免直吹人体带来的不适感，同时要适配桌面有限的摆放空间，不会挤占键盘、文件、水杯等常用物品的放置区域。这款台扇的整体结构采用一体化L型支撑底座设计，底座部分做了加宽处理，重心落在底座几何中心偏后位置，即便扇头部分调整俯仰角度，整体也不会出现前倾翻倒的情况，底座底部预留了防滑垫安装槽，可粘贴硅胶防滑垫，增大与玻璃、木质、塑料等不同材质桌面的摩擦力，日常擦拭桌面或者轻微碰撞时不会轻易移位。

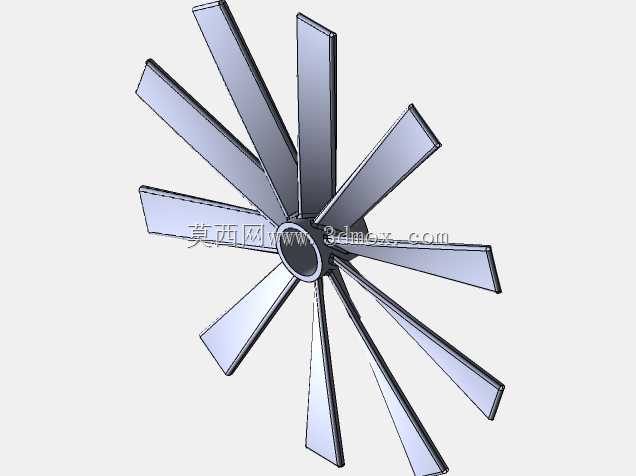

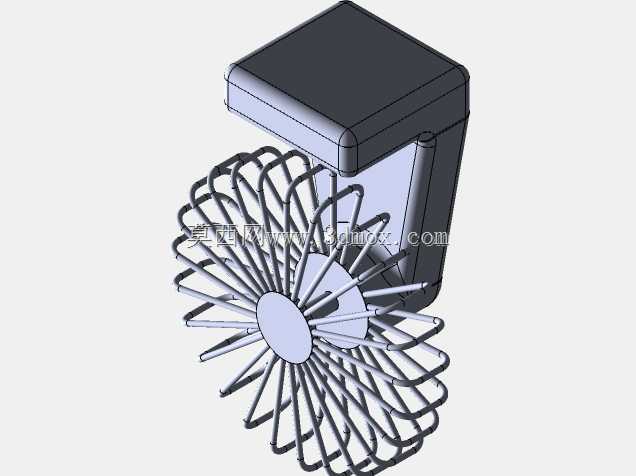

　　扇头部分的防护网罩采用放射状细筋条结构，筋条之间的间隙控制在8mm以内，符合小家电安全防护的间隙要求，避免手指意外伸入接触运转中的扇叶，网罩与后部支撑壳体采用卡扣式连接，不需要额外螺丝固定，日常清理扇叶积灰时可以徒手拆卸网罩，清理完成后对准卡扣位按压即可复位，拆装过程不需要借助额外工具。扇叶部分采用七叶小倾角设计，区别于传统大风扇的大三叶结构，小尺寸扇叶搭配多叶设计可以在较低转速下输出足够的送风量，同时降低运转时的气流切割噪音，近距离使用时噪音控制在人耳舒适的区间内，不会干扰办公时的专注状态或者休息时的安静环境。

　　设计过程中优先考虑了结构的易建模性，整体特征全部采用基础拉伸、旋转、阵列命令即可完成，没有复杂的曲面异形结构，对于刚接触三维建模的结构设计从业者来说，可以通过拆解这个模型的特征树，掌握家电类产品从底座支撑到功能端头的结构搭建逻辑，理解不同部件之间的装配配合关系。扇头与支撑立柱之间采用阻尼转轴连接，转轴的阻尼力矩经过匹配设计，调整俯仰角度时不需要额外的锁紧结构，转动到任意角度都可以保持稳定定位，可调整的俯仰角度覆盖水平向上30度到水平向下15度的范围，能够满足坐姿状态下不同高度的送风需求，不管是正对面部送风，还是对着桌面斜吹形成环绕气流，都可以通过调整角度实现。

　　从安装边界来看，这款台扇的整体占位尺寸控制在长120mm、宽100mm、高180mm的范围内，底座的占地面积仅相当于一个普通马克杯的底座大小，哪怕是宽度较窄的折叠桌、宿舍上床下桌的小桌面，也能轻松找到放置位置，不需要预留额外的安装空间，也不需要打孔固定，直接摆放即可使用。供电模块的安装位预留在内置的底座空腔中，可以适配常见的USB供电线路，空腔内部预留了走线槽，电源线从底座后部的出线孔引出，不会影响底座的平稳放置，也不会让线材杂乱暴露在外观面。

　　在结构细节处理上，所有外观面的棱边都做了R2以上的圆角过渡，没有尖锐的棱角，日常挪动或者使用过程中不会划伤手部，网罩的筋条末端做了圆弧收头处理，拆卸网罩时也不会剐蹭皮肤。扇叶与网罩之间预留了3mm的安全间隙，即便扇叶在运转中出现轻微的形变，也不会与网罩发生摩擦产生异响或者卡顿。支撑立柱的内部做了加强筋结构，在保证壁厚均匀的前提下提升了立柱的结构强度，长期使用不会出现立柱弯曲变形导致扇头下垂的问题。这类小型台扇的结构设计逻辑，同样可以迁移到其他小型桌面送风设备、便携手持风扇的结构开发中，核心都是在有限的尺寸空间内平衡送风性能、结构强度、使用安全性与拆装便捷性，不需要追求过度复杂的结构，用最简洁的特征实现全部功能需求，同时兼顾生产制造时的注塑成型工艺性，所有部件的拔模角度统一设置在1.5度以上，壁厚均匀控制在2mm左右，避免注塑过程中出现缩痕、缺胶等工艺缺陷，降低后续量产的开模难度与生产成本。
