猫头鹰4020规格静音轴流散热风扇结构

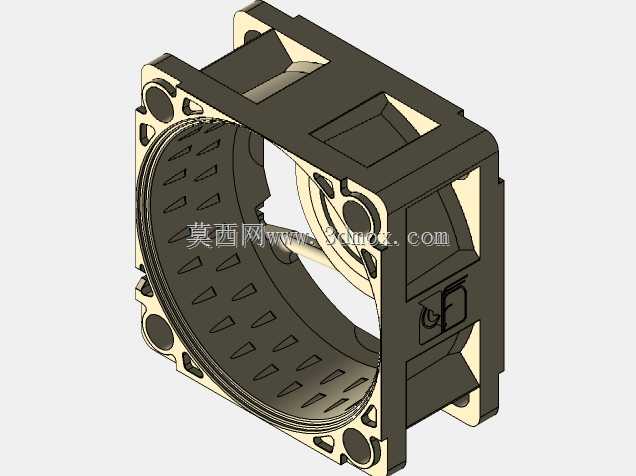

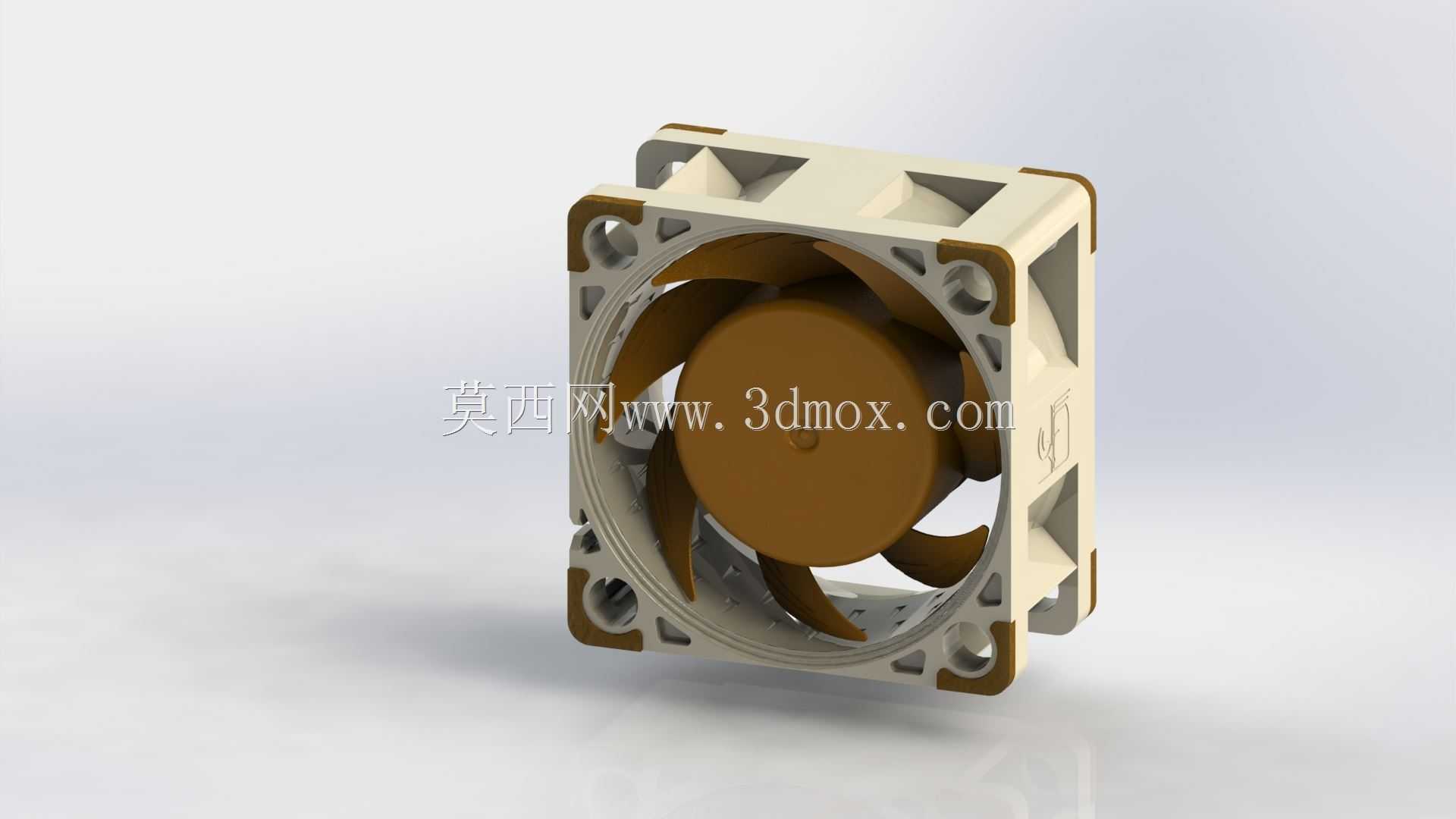

　　在紧凑型电子设备、工业控制板卡、小型伺服驱动舱这类安装空间极度受限的散热场景里，40mm见方的轴流风扇是选型清单里出现频率极高的风冷部件，这次拆解还原的这款40×20mm规格静音风扇，就是针对小空间高静压需求做的定向结构设计。先从安装边界说起，这款风扇的外框采用方型切角设计，四个角预留的安装孔位完全匹配行业通用的40mm风扇安装孔距，孔位内嵌了减震缓冲的胶垫结构，安装时不需要额外加装减震垫圈，就能降低风扇运转时的振动传递到安装面板上，避免连带产生结构共振噪音，外框厚度严格控制在20mm，不会突出设备安装面，适配1U规格的机箱、紧凑型驱动外壳这类对安装纵深有严格限制的场景，不会和内部的PCB板、电容、接线端子产生空间干涉。

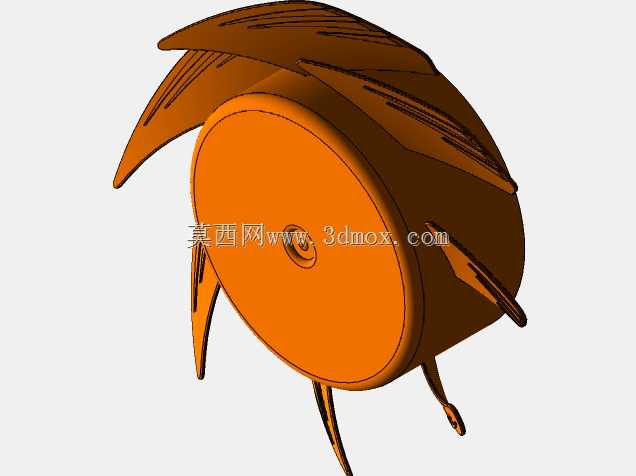

　　从功能特性来看，这款风扇走的是低转速高静压的调校路线，和同尺寸普通高速风扇相比，它的扇叶采用了大倾角的仿生曲面设计，每片扇叶的前缘做了锯齿状的扰流处理，能切割扇叶转动时和空气摩擦产生的涡流，降低涡流脱落带来的高频风噪，扇叶的后缘做了不等距的排布设计，避免扇叶转动时产生固定频率的谐振噪音，这也是它能实现静音效果的核心结构设计。外框的进风侧做了内凹的导流弧面，能引导进风气流更平顺地进入扇叶做功区域，减少进风端的紊流损失，出风侧的框体做了平直的导流边，让吹出的气流更集中，不会过早发散，在贴近散热鳍片使用时，能把气流直接压入鳍片间隙，提升热交换效率，哪怕是面对密度较高的密齿散热鳍片，也能保证足够的气流穿透能力。

　　实际应用场景里，这类小尺寸高静压风扇除了用在常规的工控设备散热，还经常被用在3D打印机的喷头散热、小型NAS设备的硬盘仓通风、嵌入式工控主机的机箱排风、甚至是桌面级小型功放的被动散热辅助上，因为它的运转噪音控制足够好，哪怕是放在桌面近距离使用的设备里，也不会产生让人不适的风噪。设计过程中，扇叶和外框之间的间隙控制是个很关键的点，间隙过大会导致扇叶边缘的气流回流，降低风扇的静压输出，间隙过小又容易因为扇叶的动平衡偏差、外框的注塑形变产生擦框异响，这款结构里把单边间隙控制在0.3mm左右，既保证了做功效率，又预留了足够的公差余量，适配量产时的注塑精度波动。外框四个角的减震胶垫是和框体嵌装在一起的，不是后期粘贴的结构，长期使用不会因为温度变化、老化出现胶垫脱落的问题，安装孔的金属衬套能避免螺丝锁附时压裂塑料外框，哪怕是反复拆装也不会损坏安装位。

　　扇叶的轮毂部分做了内凹的设计，把驱动电机的转子部分完全包裹在轮毂内部，既减少了轮毂位置的气流阻挡，又能避免灰尘、杂物直接落到电机轴承位置，延长风扇的使用寿命。轴承位的结构预留了含油轴承或者双滚珠轴承的安装空间，不同定位的产品可以共用同一套外框和扇叶结构，只需要更换轴承组件就能覆盖不同的寿命等级需求，这种模块化的设计思路也能降低开模成本，提升零部件的通用率。在做三维结构还原的时候，需要特别注意扇叶曲面的曲率连续性，每一片扇叶的曲面都是从根部到叶尖逐渐变化倾角，根部倾角小保证结构强度，叶尖倾角大提升做功面积，如果曲面曲率做的不连续，不仅会导致气流流动不畅增加噪音，还会让扇叶转动时的动平衡偏差变大，需要额外做更多的动平衡校正工序。另外外框上的走线槽位置是隐藏在框体侧壁的，供电线从框体内部引出，不会突出到框体外侧，安装时不会被安装面板压住线材，避免出现线材破损、绝缘失效的问题。

　　从选型适配的角度说，这款风扇的风压特性刚好匹配小空间内的风阻特性，不会像普通薄扇那样因为风阻稍大就出现风量骤降的问题，在给密闭性较好的小型设备做排风设计时，不需要额外增加风扇数量就能满足散热需求，能节省设备内部的宝贵安装空间。很多做紧凑型设备结构设计的工程师在选小尺寸风扇时，经常会遇到要么风压不够吹不透散热片，要么转速太高噪音太大的问题，这类经过结构优化的静音高静压风扇，刚好能平衡这两个矛盾的需求，不需要在散热效果和使用体验之间做妥协。
