摩托车前轴精密结构三维设计作品

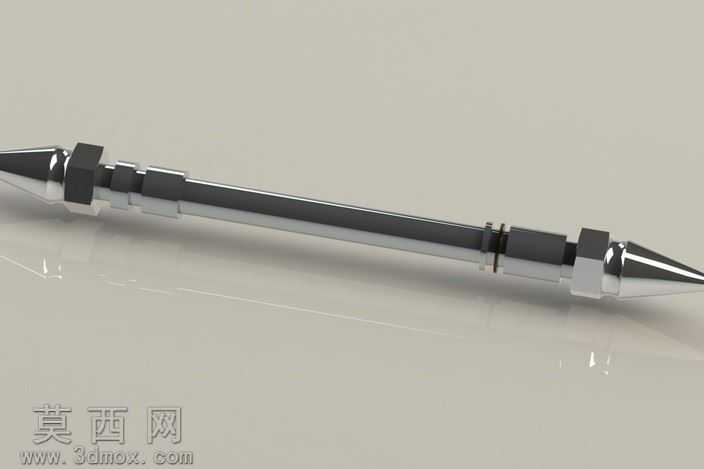

本作品为摩托车配套前轴结构的三维建模设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以回转体特征为基础搭建轴体的主体轮廓，按照实际装配需求依次绘制各段轴径的阶梯结构，精准预留卡簧槽、轴承装配位、轮毂连接段的尺寸公差基准，确保各段轴身的同轴度误差控制在合理装配范围内。建模过程中对轴端的锥面定位结构、中部的限位凸台做了单独的特征细化，还原了实物轴件上的倒角、退刀槽等工艺细节，避免建模出现锐边、特征缺失等不符合加工逻辑的问题。材质渲染阶段，针对轴体的不同功能段做了材质区分：主体承重轴段采用镀铬金属材质，调整反射参数模拟高硬度钢材的哑光金属质感，表面添加细微的磨削纹理还原机加工后的真实表面状态；轴端的锁紧配合段采用发黑处理的钢材材质，降低反射率呈现深灰金属质感；装配用的卡环、限位套等附属零件分别赋予弹簧钢、硬质合金的对应材质，通过调整粗糙度、环境光遮蔽参数让不同零件的材质区分清晰，整体渲染效果还原了金属轴件的冷硬质感与精密加工的细节。结构设计上，该前轴采用双端锥面定位+中部多段阶梯限位的布局，两端锥面用于配合轮毂轴承的内圈定位，中部的环形卡槽用于安装轴向限位卡簧，避免车轮装配后出现轴向窜动，轴身的变径设计既满足了不同位置的承重需求，也实现了轻量化设计，在保证轴体抗弯、抗扭强度的前提下减少了不必要的材料冗余。设计思路围绕摩托车前轴的实际使用场景展开，兼顾装配便利性与结构可靠性，所有特征尺寸参考通用摩托车前轴的行业标准设定，可直接用于装配验证、结构教学或二次开发，模型的各特征保留完整参数，支持使用者根据不同车型的需求调整轴径、长度、槽位尺寸，适配不同规格的摩托车前轮装配需求。
