方形法兰安装混合式步进电机三维结构

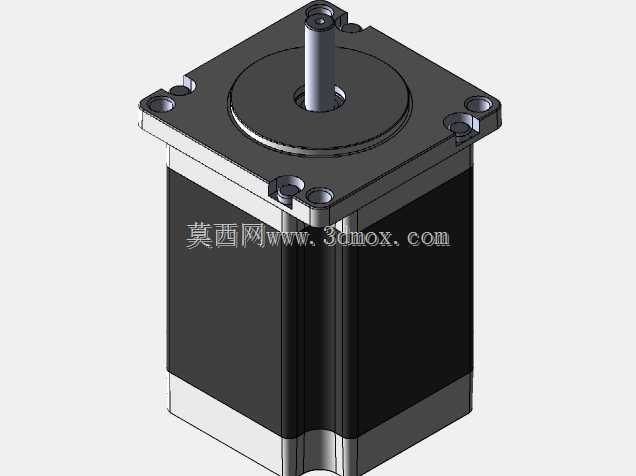

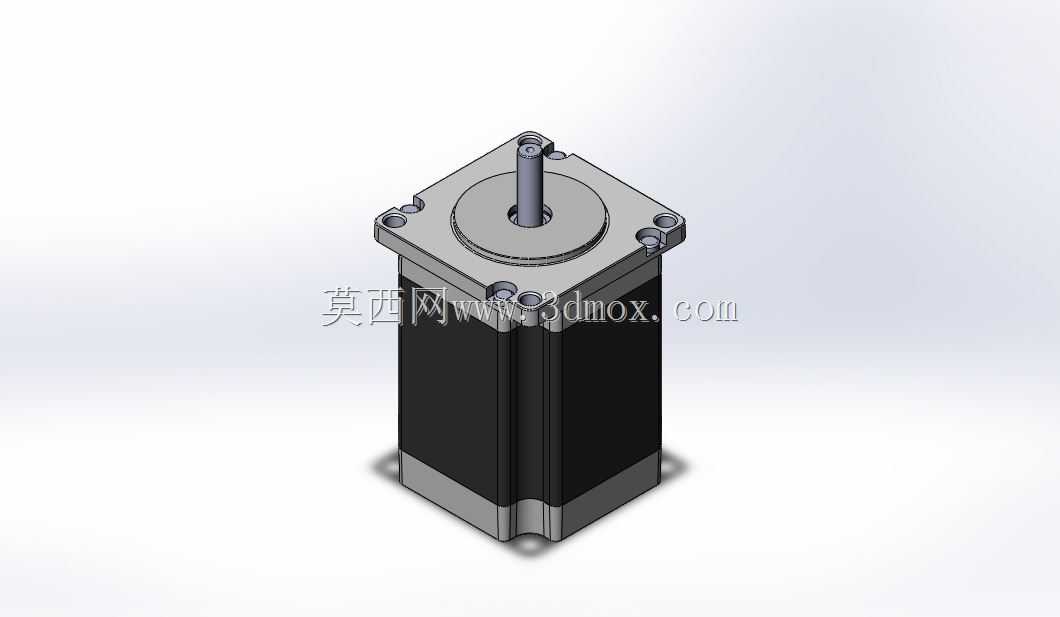

　　做非标设备结构设计快十二年，经手的步进电机选型、建模、装配少说有几百台，这次做的这款方形法兰安装的两相混合式步进电机结构，是目前3D打印设备、小型桌面自动化工位、点胶机、贴装辅助工位里用得最普遍的规格。先从安装边界说，这款电机采用NEMA标准方形安装法兰，法兰四个角预留沉头安装孔，孔位公差严格按照通用安装规范设定，沉头深度适配常规内六角圆柱头螺钉的头部尺寸，安装时不需要额外加工避让位，直接锁附在设备安装立板或者电机座上即可，法兰端面的定位止口做了公差配合设计，和安装座的止口槽采用小间隙配合，能保证电机输出轴和负载传动件的同轴度，避免长期运行出现轴偏磨、联轴器异响的问题。输出轴采用单出轴D型切边设计，切边位置的尺寸适配常规抱紧式联轴器、同步带轮的锁紧螺钉，不需要额外加工键槽，小扭矩工况下靠D面的抱紧力就能完全传递扭矩，不会出现轴和传动件打滑的情况，轴伸长度控制在常规适配范围，既不会因为轴伸过长导致高速运行时轴端跳动过大，也不会因为轴伸过短导致联轴器无法完全锁紧。

　　从功能特性来说，这款混合式步进电机兼顾了反应式步进电机的高扭矩密度和永磁式步进电机的低运行噪音特性，机身采用叠片定子结构，绕组嵌线空间做了优化，相同机身长度下能输出比传统结构更大的保持扭矩，低速运行时的扭矩波动控制在合理范围，不会出现明显的低频振动，搭配细分驱动器使用时，运行平稳性可以满足大部分中低速定位工况的需求。机身外壳采用拉伸铝型材结构，表面做了阳极氧化处理，既可以提升外壳的散热效率，也能避免车间潮湿环境下外壳生锈，后端盖预留了引线出口位置，引线方向可以根据设备布线需求调整，不会和周边的线槽、结构件产生干涉。

　　实际应用场景里，这款电机的适配范围非常广，在桌面级FDM3D打印机里，它可以作为X、Y轴的运动驱动元件，搭配同步带传动实现打印头的平面定位，也可以作为Z轴的提升驱动，搭配T型丝杆实现平台的精准升降，定位精度能满足0.1mm层厚打印的重复定位要求；在小型点胶设备里，它可以驱动点胶阀的位移工位，实现点胶路径的精准走位，低速运行时不会因为振动导致点胶位置偏移、胶点大小不均；在小型皮带输送线的工位分度场景里，它可以搭配减速箱驱动输送辊筒，实现定距输送工件，停位精度满足装配、检测工位的上料定位要求；甚至在一些小型数控雕刻机的进给轴里，这款规格的电机也能满足非金属材料雕刻的进给驱动需求。

　　设计思路上，建模的时候没有做过度的细节简化，定子叠片的分层特征、绕组的填充轮廓、转子的磁钢排布位置都做了1:1还原，不是那种只做个外壳轮廓的简易模型，导入设备总装的时候，可以直接用来做干涉检查，比如检查电机尾部和设备背板的安全间隙、输出轴和联轴器的配合长度、法兰面和安装座的贴合度，不需要后期再调整电机的尺寸参数。安装尺寸的设定完全遵循行业通用的互换标准，不管是替换同规格的其他品牌电机，还是给现有设备做备件建模，这个模型都能直接适配，不需要重新核对安装孔位、止口尺寸、轴径这些关键参数。另外建模的时候特意把电机的重心位置做了准确还原，做设备的运动仿真、模态分析的时候，这个模型的质量参数可以直接调用，不需要额外赋值质量属性，能提升仿真结果的准确性。

　　还要提一下日常选型装配里容易忽略的细节，这款电机的机身长度对应的扭矩等级，选型的时候要注意负载的惯量匹配，步进电机的惯量匹配范围虽然比伺服电机宽，但如果负载惯量超过电机转子惯量的十倍以上，还是会出现高速丢步、启动失速的问题，建模的时候把转子的惯量参数按照实际结构做了折算，做选型校核的时候可以直接参考。另外电机的引线长度在模型里做了常规预留，布线的时候可以根据实际走线位置调整引线的弯曲半径，避免引线被结构件夹断，安装的时候法兰面和安装座之间不需要额外加调整垫片，止口的配合精度已经能保证同轴度要求，强行加垫片反而会导致止口配合错位，影响轴的对中精度。
