1/2W碳膜电阻水平垂直安装结构模型

　　在各类低压电子控制回路、小功率信号调理电路、消费电子主板、工业控制板卡的PCB布局设计中，直插式碳膜电阻是应用频次极高的被动元件，这类1/2W功率等级的碳膜电阻，凭借稳定的阻值特性、成熟的生产工艺、低廉的成本，长期占据小功率阻容元件选型的主流位置。做PCB结构布局、三维装配校验的时候，很多工程师容易忽略这类小元件的安装空间预留，要么是卧式安装时和相邻的电解电容、接插件出现干涉，要么是立式安装时和板卡上方的结构壳体、散热片距离不足，导致生产组装时出现元件顶壳、引脚弯折不到位、波峰焊后元件歪斜的问题，这个模型就是针对这类选型痛点，还原了电阻实际生产装配后的真实形态。

　　从实际使用场景来看，这类电阻覆盖的工况非常广，小到手持数码设备的电源限流回路，大到工业PLC的输入信号分压电路、小型电源模块的泄放回路，只要是功率余量在0.5W以内、对阻值精度要求在±5%区间的阻性需求场景，基本都能看到它的身影。设计这个三维模型的时候，没有采用简化的圆柱体加直线引脚的偷懒做法，而是完全还原了真实电阻的结构细节：主体的陶瓷基体表面覆盖碳膜层后，外层的色环标识按照真实电阻的涂装位置做了分层还原，引脚和电阻本体连接的端帽结构也做了准确的结构表达，没有做过度的几何简化，避免在做装配干涉检查的时候出现尺寸误判。

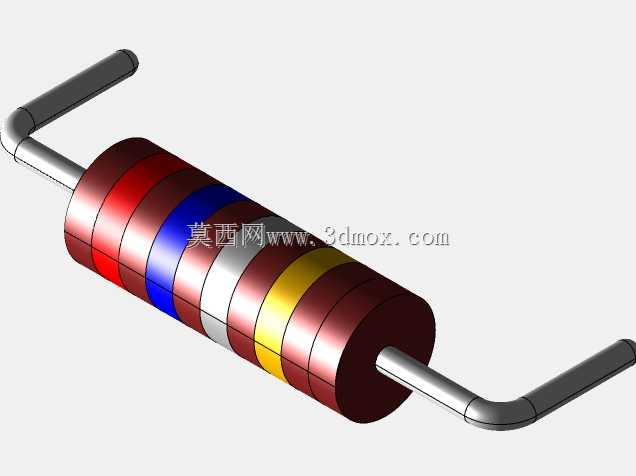

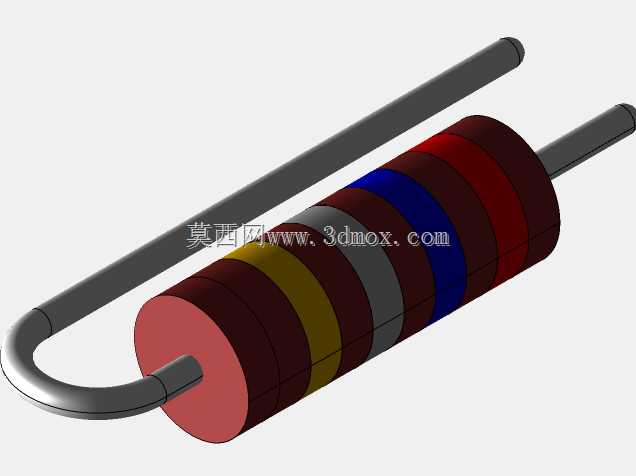

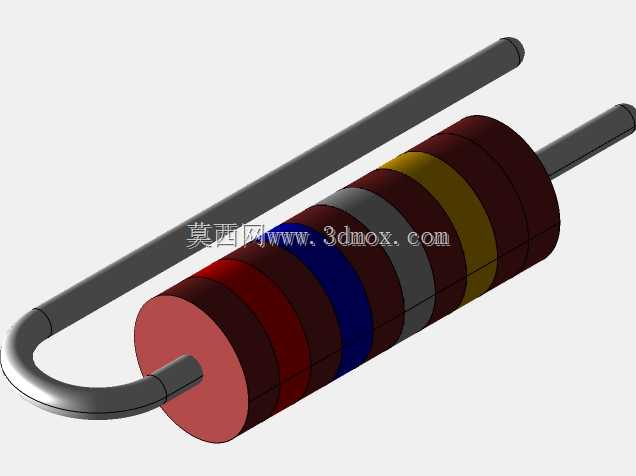

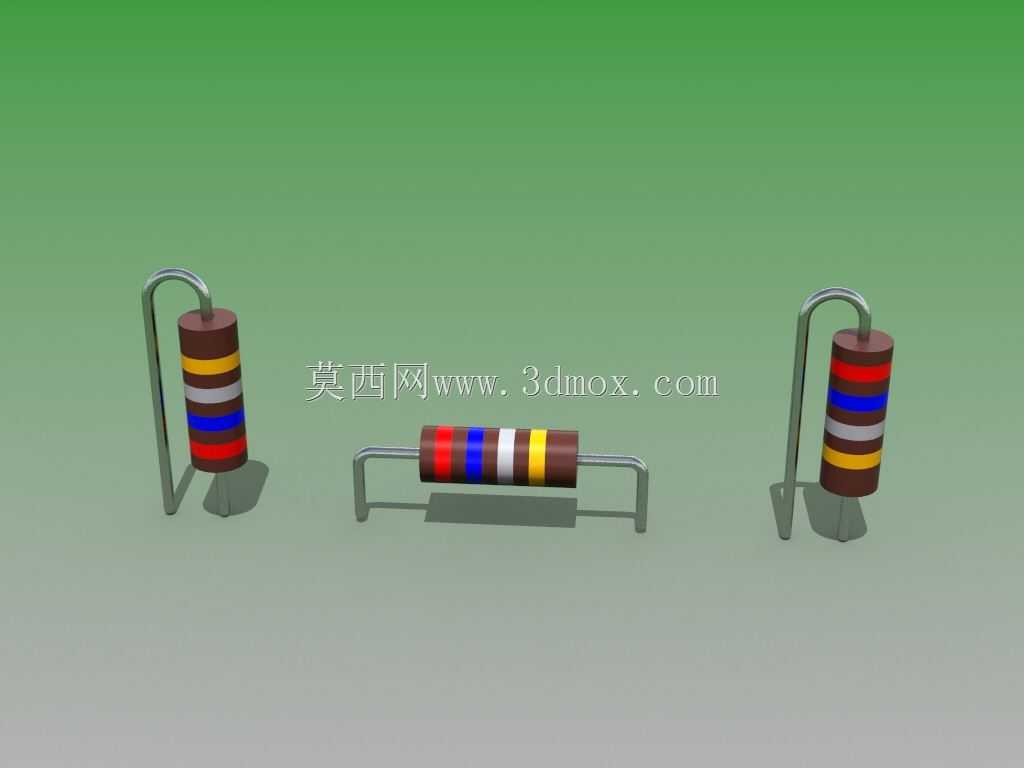

　　尺寸参数上，电阻本体的圆柱体长度控制在10.3mm，本体直径3.8mm，引出的镀锡铜导线直径为0.77mm，这个线径是1/2W直插电阻的行业通用规格，在PCB封装设计时对应的焊盘孔径通常设置在0.8-1.0mm就能满足插装需求。模型同时做了两种安装形态的结构还原，一种是水平卧式安装形态，这种安装方式的优势是元件贴板高度低，抗振动性能更好，适合在有振动工况的工业设备板卡上使用，卧式安装时两个引脚弯折后的跨距，也就是PCB上两个焊盘的中心间距设置为19.05mm，这个尺寸刚好匹配标准2.54mm网格距的万能板、量产PCB的通用封装尺寸，不需要额外调整焊盘位置就能直接适配常规布局；另一种是垂直立式安装形态，这种安装方式占用的PCB板面面积更小，适合板面空间紧张、元件排布密度高的紧凑型板卡设计，立式安装时引脚弯折后的本体底部距离板面的高度为3.81mm，这个预留高度既可以避免电阻本体直接贴在PCB阻焊层上影响焊接后的清洗效果，也能给波峰焊时的焊锡流动留出足够空间，减少虚焊、连锡的不良概率。

　　在做整机三维装配校验的时候，这个模型可以直接导入到板卡装配体中，用来核对元件和周边结构件的安全距离：卧式安装时要注意电阻本体上方的结构件距离板面的高度至少要预留5mm以上，避免组装时压坏电阻本体；立式安装时要注意电阻本体和相邻 tall 元件的横向距离至少预留2mm以上，防止元件歪斜后出现引脚短路的风险。另外模型还原的色环结构也能在做三维BOM可视化的时候，帮助产线作业人员快速识别元件规格，减少错料的概率。很多刚入行的结构工程师在做PCB叠层装配的时候，经常会把这类小元件的尺寸做小，导致实际生产时装配干涉，这个模型的所有尺寸都来自量产元件的实际抽样测量，没有做理想化的尺寸缩放，不管是用来做教学演示的装配模型，还是做实际产品的布局校验，都能直接复用，不需要再反复核对实物尺寸调整参数。
