卧式立式直插碳膜电阻1/4W结构设计

　　在消费类电子、工业控制板卡、低压电源模块的PCB设计环节，直插碳膜电阻是最基础也最常用的被动元件之一，这类1/4W功率等级的电阻，广泛应用在信号限流、电压分压、阻抗匹配、负载泄放等电路场景中，不管是学生做课程设计的洞洞板焊接，还是量产级的波峰焊工艺板卡，都能见到这类元件的身影。做三维结构建模的时候，不能只做个圆柱加两根引线就草草了事，得兼顾实际生产安装的两种主流形态——也就是卧式贴板安装和立式垂直安装的结构差异，不然导出的模型放到PCB装配里，要么和周边元件干涉，要么和实际焊接后的高度、占位不匹配，给后续结构评审、热仿真分析带来误差。

　　先看核心的电阻本体部分，陶瓷基体长度控制在7mm，直径2.5mm，这个尺寸是行业通用的1/4W碳膜电阻的标准本体规格，表面的色环是电阻阻值、精度、温漂参数的标识，建模的时候要还原色环的排布逻辑，不同阻值的色环组合不同，但环带的宽度、间距要符合实际元件的印刷规范，不能随意调整环宽，不然做装配示意的时候会显得很不专业。本体两端的金属帽是压接在陶瓷基体上的，引线就从金属帽中心引出，引线的直径选0.65mm，这个线径刚好匹配PCB上标准的0.8mm孔径焊盘，插装的时候既能顺利穿过焊盘，又不会因为间隙过大导致波峰焊的时候漏锡、虚焊。

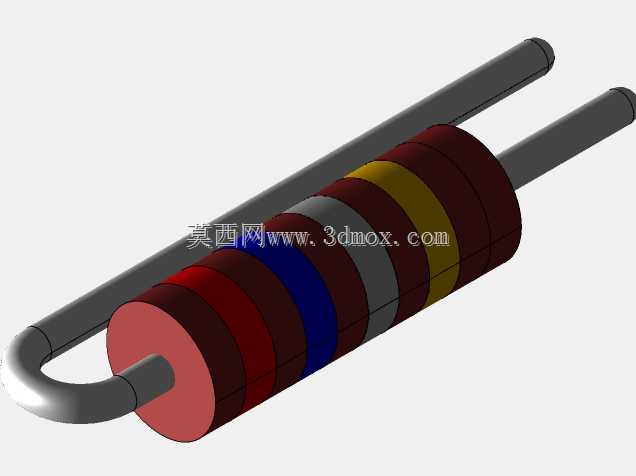

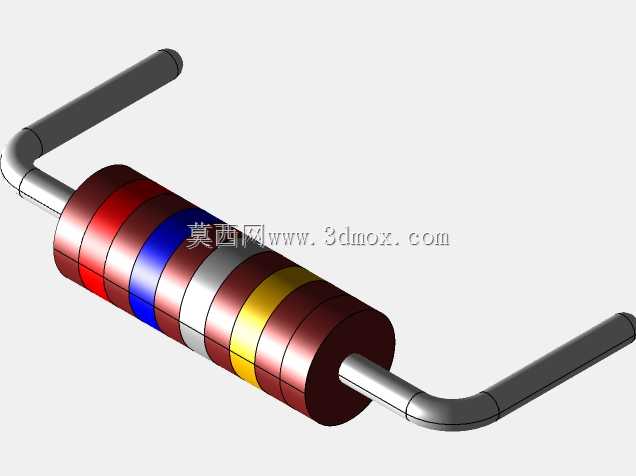

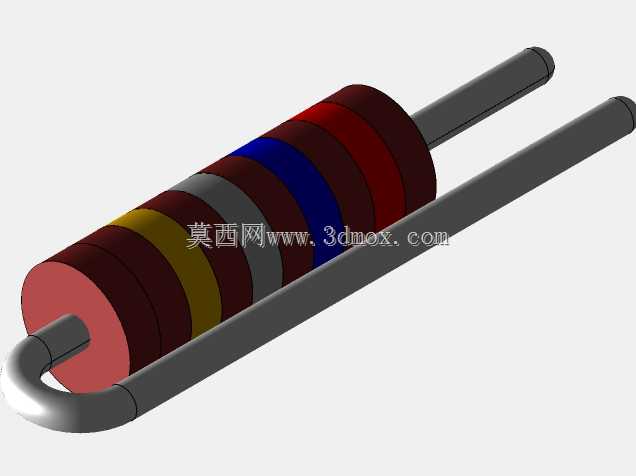

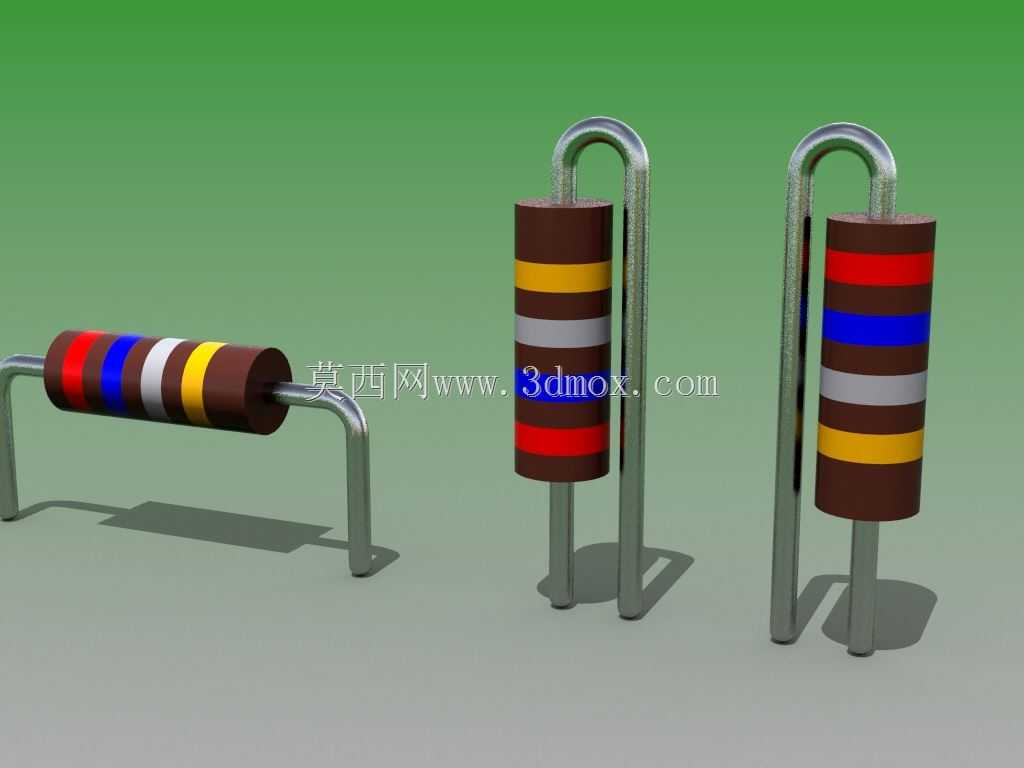

　　安装尺寸的边界是建模时最容易忽略的点，很多新手做的电阻模型，引线直接做成直的，完全不考虑实际成型的工艺要求。卧式安装的时候，电阻本体是贴在PCB板面的，两根引线从本体两端引出后，需要垂直向下弯折90度，两个弯折点之间的跨距也就是螺距要严格控制在12.7mm，这个尺寸刚好是标准2.54mm排针间距的5倍，适配通用的洞洞板、量产PCB的焊盘网格，不会出现插装时孔位对不上的问题，弯折处的圆角也要做出来，不能做成直角死折，不然和实际生产中引线成型的工艺不符，也容易在应力仿真时出现应力集中的误判。而立式安装的版本，是将电阻本体垂直于PCB板面放置，其中一根引线直接从本体端部垂直向下引出，另一根引线沿着本体轴向弯折180度后再垂直向下，两根引线的中心跨距控制在1.95mm，刚好适配相邻两个2.54mm网格的焊盘，这种安装方式的优势是占用PCB板面的面积更小，在板卡元件密度较高的区域，可以大幅节省布板空间，建模的时候要注意弯折后的引线和电阻本体之间要留0.1mm左右的间隙，不能出现本体和引线穿模的问题，毕竟实际生产中引线是金属材质，不会和陶瓷本体嵌在一起。

　　从结构设计的实用性角度来说，这个模型可以直接导入到各类三维装配环境中，做PCB板级的装配干涉检查，比如在设计电源模块的外壳时，可以根据卧式电阻的本体高度、立式电阻的整体高度，预留足够的元件安全间隙，避免外壳装配时压到电阻本体导致元件损坏；在做热仿真分析的时候，准确的本体尺寸和安装形态，也能更精准地模拟电阻工作时的散热路径，不管是卧式贴板通过PCB铜箔散热，还是立式悬空通过空气对流散热，模型的结构精度都能支撑仿真结果的可靠性。另外，在做产品的装配工艺动画、维修指导手册配图的时候，精准的电阻模型也能让示意内容更贴近实际生产状态，不会出现和实物脱节的问题。

　　建模的时候还要注意细节的还原，比如引线的金属质感、本体表面的哑光陶瓷质感、色环的印刷质感，这些细节虽然不影响结构尺寸的准确性，但在做产品渲染、方案汇报的时候，能大幅提升三维模型的真实感，不会显得粗糙廉价。同时要保证模型的拓扑结构简洁，没有多余的碎面、重合线，不管是做STEP格式的通用格式导出，还是做后续的工程图生成，都能顺利读取数据，不会出现破面、缺失的问题。对于经常做电子设备结构设计、PCB三维布局的工程师来说，这类标准化的通用元件模型，能省去大量重复建模的时间，直接调用就能完成装配，提升整体的设计效率。
