三英寸带插入件管道连接卡箍结构设计

　　在工业流体输送管路的现场安装与运维场景中，卡箍类连接件是替代传统法兰焊接、螺纹硬连接的核心快装部件，尤其在给排水、化工介质输送、暖通循环、真空管路系统中，这类带插入件的卡箍能够兼顾安装效率与密封可靠性，大幅降低管路拆装的工时成本。不同于常规无衬套的薄型卡箍，这款适配三英寸管路的卡箍在结构上增设了加厚的内嵌插入衬套，核心是解决小规格卡箍适配原有衬套时壁厚不足、受压易变形的问题——此前同系列四英寸卡箍配套的衬套直接套用在三英寸卡箍上时，卡箍环的径向夹持厚度偏薄，在1.6MPa级别的管路静压测试中，卡箍瓣的合模缝位置容易出现应力集中，长期受管路振动、温度交变影响时，存在密封面错位渗漏的隐患。

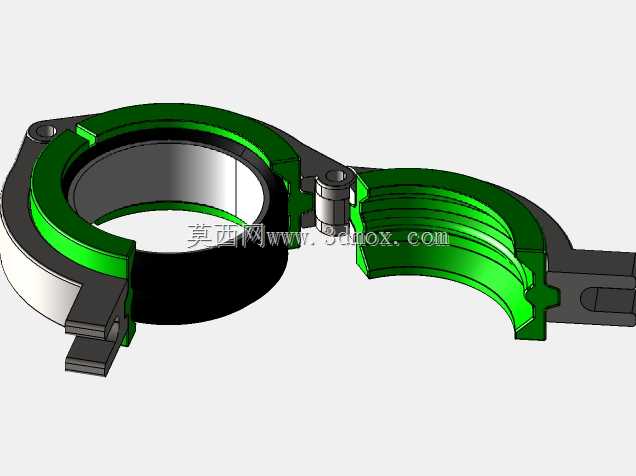

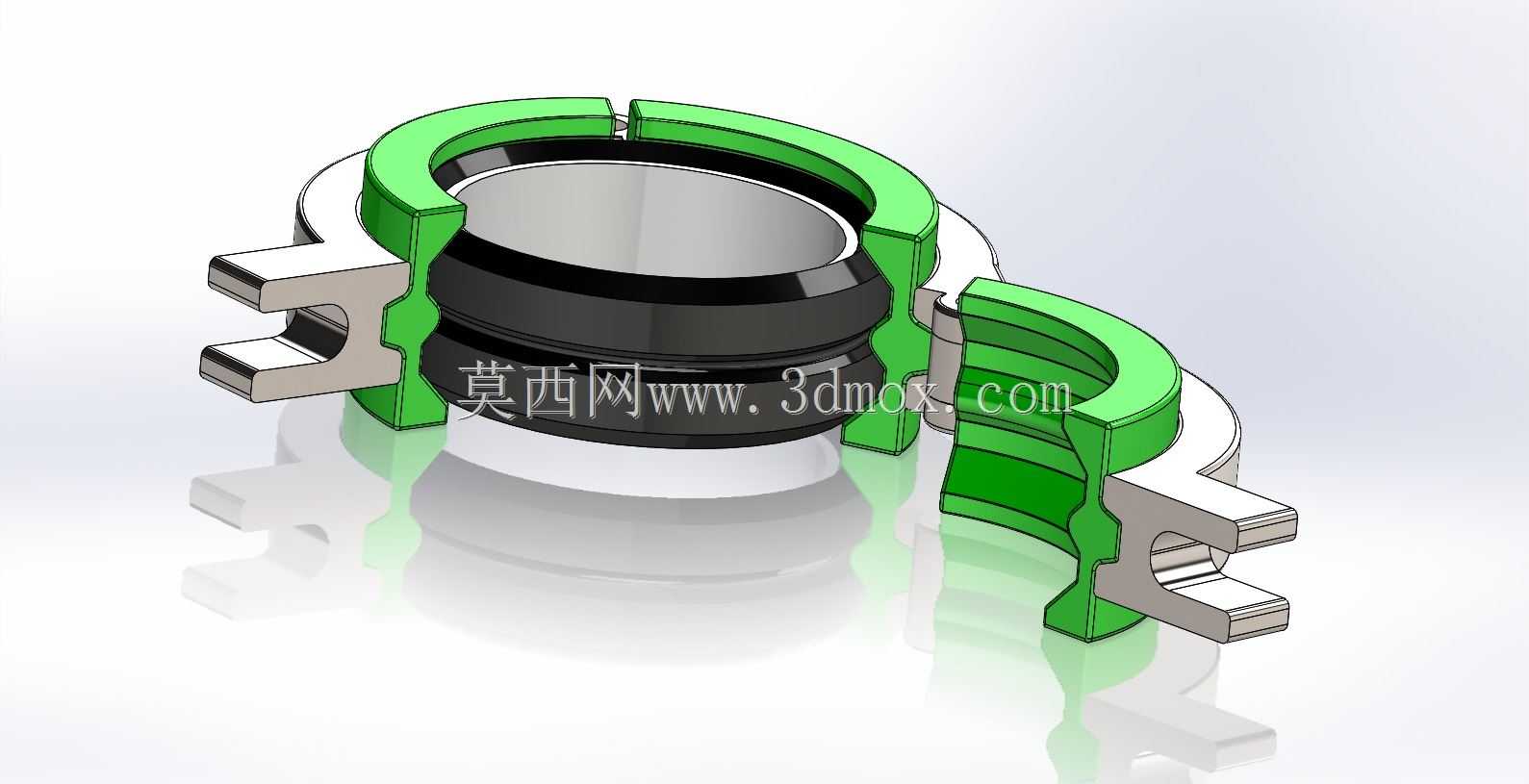

　　从结构功能来看，该卡箍采用对开式双瓣夹持结构，外侧的卡箍瓣为圆弧环抱结构，内侧的嵌入衬套带有阶梯式定位止口，安装时衬套先嵌入两端管道的端口内，止口端面与管道端面贴合定位，衬套外壁的环形密封槽内置橡胶密封圈，当两侧卡箍瓣通过端部的连接耳锁紧时，卡箍内壁的楔形斜面会同步挤压衬套的外翻边，将轴向锁紧力转化为径向的密封压紧力，让密封圈均匀贴合在管道外壁与衬套之间，既可以避免管道端口直接接触造成的磨损，也能补偿管道端口的尺寸公差，即使是普通壁厚的PVC、镀锌钢管或者薄壁不锈钢管，也能通过衬套的过渡实现可靠密封，不会出现卡箍直接夹持薄壁管导致的管材变形问题。

　　在安装边界的设计上，这款卡箍的整体径向轮廓比同规格普通卡箍厚8mm左右，主要是加厚了卡箍瓣的基体厚度，同时衬套的插入深度设计为35mm，足够覆盖管道端口的毛刺、不平整切割面，避免管道内壁的介质冲刷到密封位置；卡箍两端的连接耳采用带定位槽的叉耳结构，配套的锁紧螺栓不需要完全拧下即可完成卡箍的开合，在狭窄的管廊、设备夹层等安装空间不足的场景下，操作人员只需要将卡箍掰开套在衬套外侧，穿入螺栓逐步拧紧即可，不需要对准法兰孔、也不需要做焊接防腐处理，单人即可完成三英寸管路的连接作业，相比法兰连接安装效率提升60%以上。

　　从实际工况适配角度，加厚的卡箍基体能够适配更高的管路压力等级，在带有轻微振动的泵组出口管路、移动式设备的流体输送管路中，卡箍的刚性足够抵抗管路的径向窜动，不会因为长期振动出现锁紧松动；衬套的结构设计也兼顾了不同管材的适配性，不管是金属管道还是塑料管道，衬套的内嵌结构都能形成平滑的内壁过渡，减少管路内部的介质流阻，避免管道端口的台阶造成介质滞留、杂质堆积的问题，在输送带有微小颗粒的流体介质时，平滑的内壁过渡也能减少衬套位置的冲刷磨损，延长连接件的整体使用寿命。

　　在建模逻辑上，该结构优先做了装配干涉的校验，卡箍瓣开合到最大角度时，不会与衬套、管道发生碰撞，锁紧行程的设计预留了密封圈25%的压缩量，既保证密封比压足够，也不会因为压缩量过大导致密封圈永久变形；连接耳的螺栓孔位置做了沉台设计，锁紧时螺栓头能够完全沉入沉台内，避免安装空间内的其他部件剐蹭到螺栓造成松动，卡箍的外表面做了圆弧过渡处理，没有尖锐的棱角，在安装、运维过程中不会划伤操作人员，也不会积留管路外部的灰尘、腐蚀介质，适配户外、潮湿等相对恶劣的安装环境。
