环形可调式桌面设备支撑固定支架结构

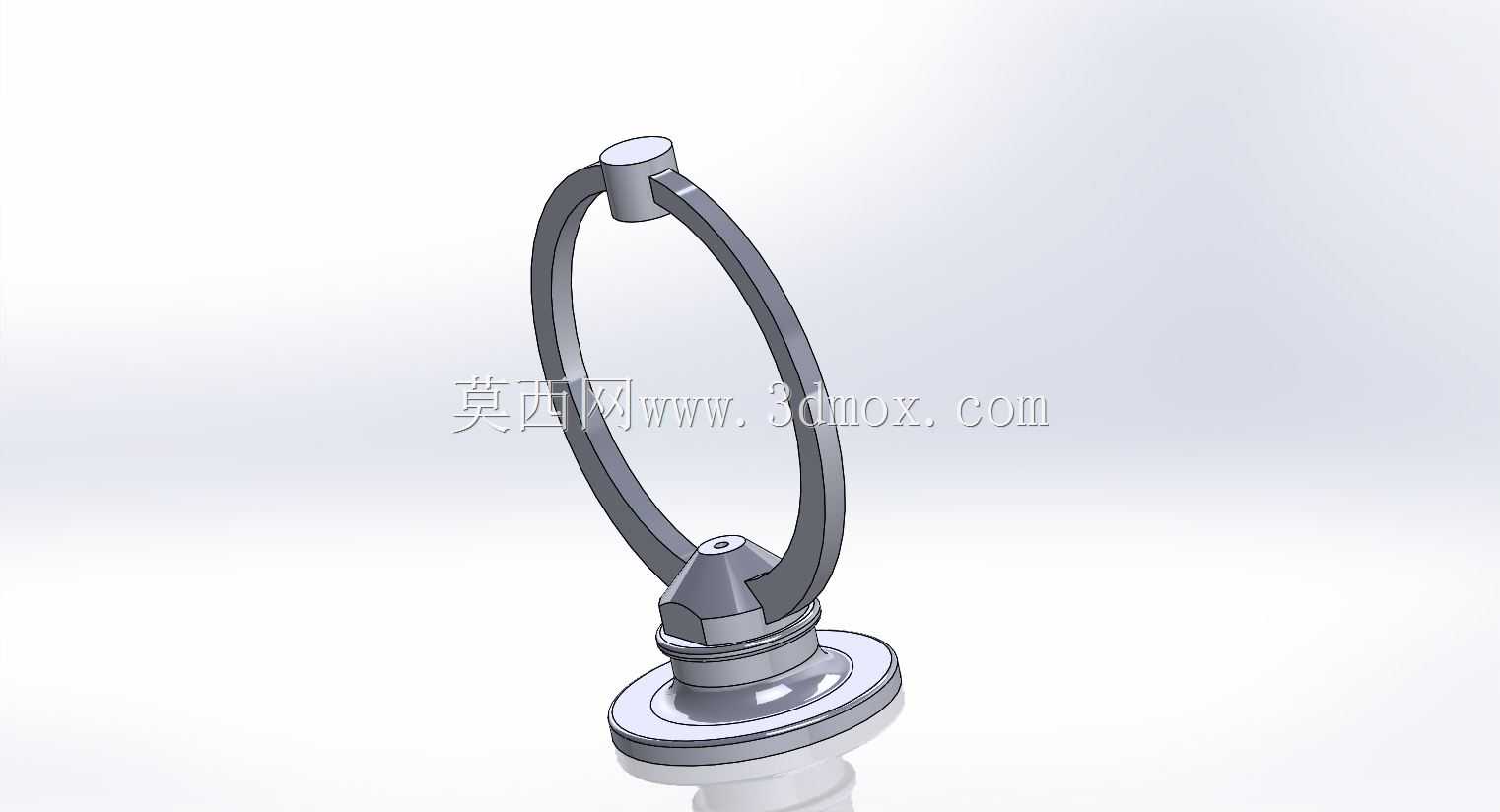

　　这款环形支撑构件在桌面小型外设、实验室轻型观测设备、家用桌面补光装置的安装场景中适配性极强，日常使用中可承担0.8kg以内的轻型设备挂载需求，完全覆盖桌面级小型设备的支撑载荷要求。从结构组成来看，底部采用带圆角的圆盘式安装基座，基座底面预留了3M胶粘贴或微型螺丝锁付的两种安装接口，安装边界控制在直径70mm的圆形区域内，不会占用过多桌面安装空间，基座与上部环形臂的连接位置采用了锥面配合的铰接结构，铰接位置的阻尼力矩经过调校，调整角度后可依靠接触面的静摩擦力保持姿态稳定，无需额外增设锁止旋钮，操作时单手握持上部挂载设备即可直接调整角度，调整行程覆盖垂直面内0到120度的俯仰范围，可满足不同使用场景下的照射、观测角度需求。

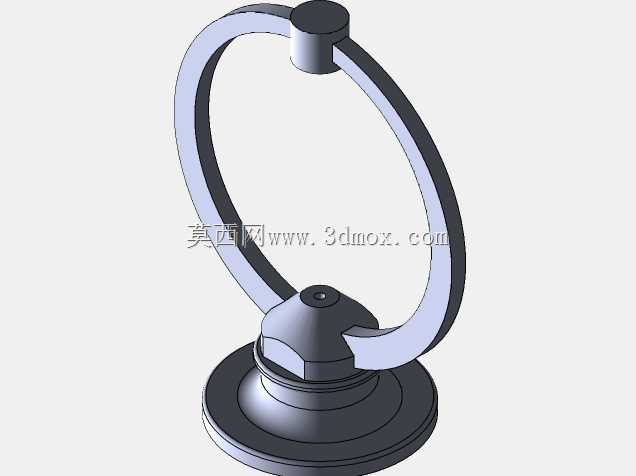

　　上部的环形臂采用等截面椭圆弧结构，截面长短轴比例控制在1.4:1，既保证了环形臂的侧向抗扭刚度，避免挂载设备后出现环臂侧弯变形，又尽可能缩减了构件本身的视觉重量，不会对挂载设备的使用视线造成过多遮挡。环形臂顶端的挂载接口采用标准圆柱凸台结构，凸台直径为12mm，凸台侧面预留了1.5mm深度的环形卡槽，可直接卡接配套的设备快装接头，安装时无需额外工具，对准接口推入即可完成锁定，拆卸时按压接头侧面的解锁卡扣即可直接取下设备，拆装效率可满足日常频繁切换挂载设备的使用需求。设计过程中针对铰接位置的磨损问题做了专项优化，锥面配合的两个零件分别采用了POM工程塑料与阳极氧化铝材质配对，两种材料的摩擦系数稳定，

　　长期反复调整角度也不会出现阻尼力矩大幅衰减的问题，同时材料本身具备自润滑特性，无需定期加注润滑脂即可保证转动手感的一致性。环形臂的壁厚经过拓扑优化，在保证整体结构刚度满足载荷要求的前提下，将非受力区域的壁厚削减至1.8mm，整体构件重量控制在110g以内，即便采用粘胶安装的方式，也不会因为构件自重过大导致粘胶层长期受剪切力失效。实际使用场景中，这款支架可适配桌面小型补光灯、微型摄像头、台式麦克风等多种轻型桌面设备，安装后可根据使用者的坐姿、设备的使用位置灵活调整角度，环形臂的开放式结构也不会遮挡设备的走线，设备连接线可顺着环形臂内侧的隐式走线槽排布，避免桌面线材杂乱影响使用体验。基座底部的安装面做了0.2mm深度的内凹处理，

　　粘胶安装时胶层可均匀填充在内凹区域内，不会出现胶层被挤压溢出污染桌面的问题，若采用螺丝锁付安装，基座上预留的两个沉头孔可将M3螺丝的头部完全埋入基座内部，不会出现螺丝头凸起刮擦桌面的情况。在结构强度验证阶段，针对环形臂的侧向受力做了加载测试，在挂载端施加15N的侧向力时，环形臂的最大形变量不超过0.7mm，卸载后无残余变形，完全满足日常使用中的意外触碰受力要求。铰接位置的转动阻尼经过多轮调校，既不会因为阻尼过小导致设备调整后出现自行下坠的问题，也不会因为阻尼过大导致调整角度时需要施加过大的操作力，单指即可推动设备完成角度调整，调整过程顺滑无卡顿，也没有铰接间隙导致的设备晃动问题。
