立式支架安装式匀浆管路配套组件结构

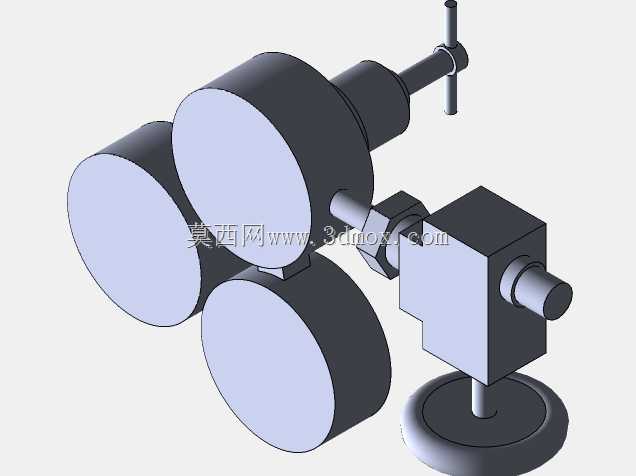

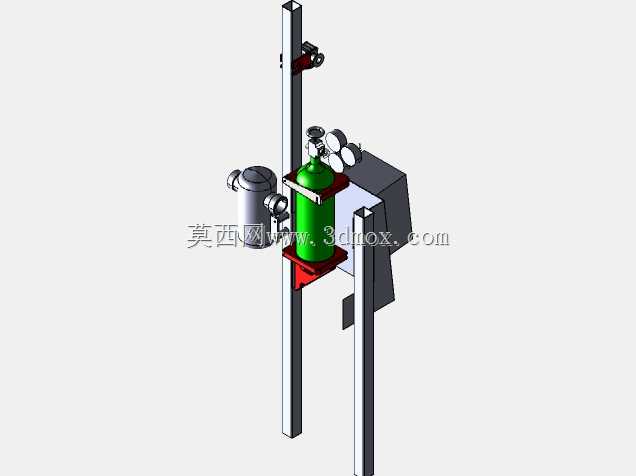

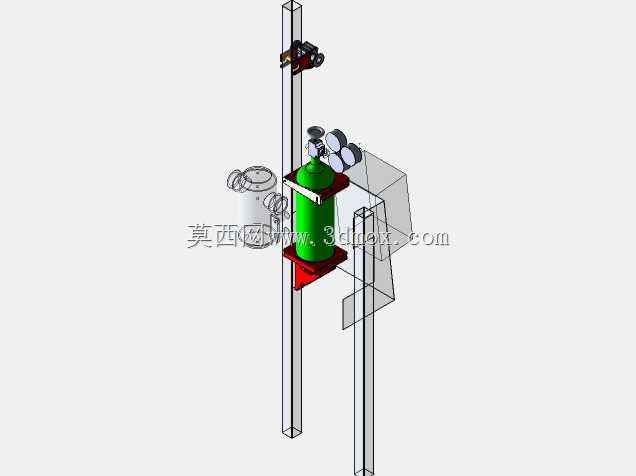

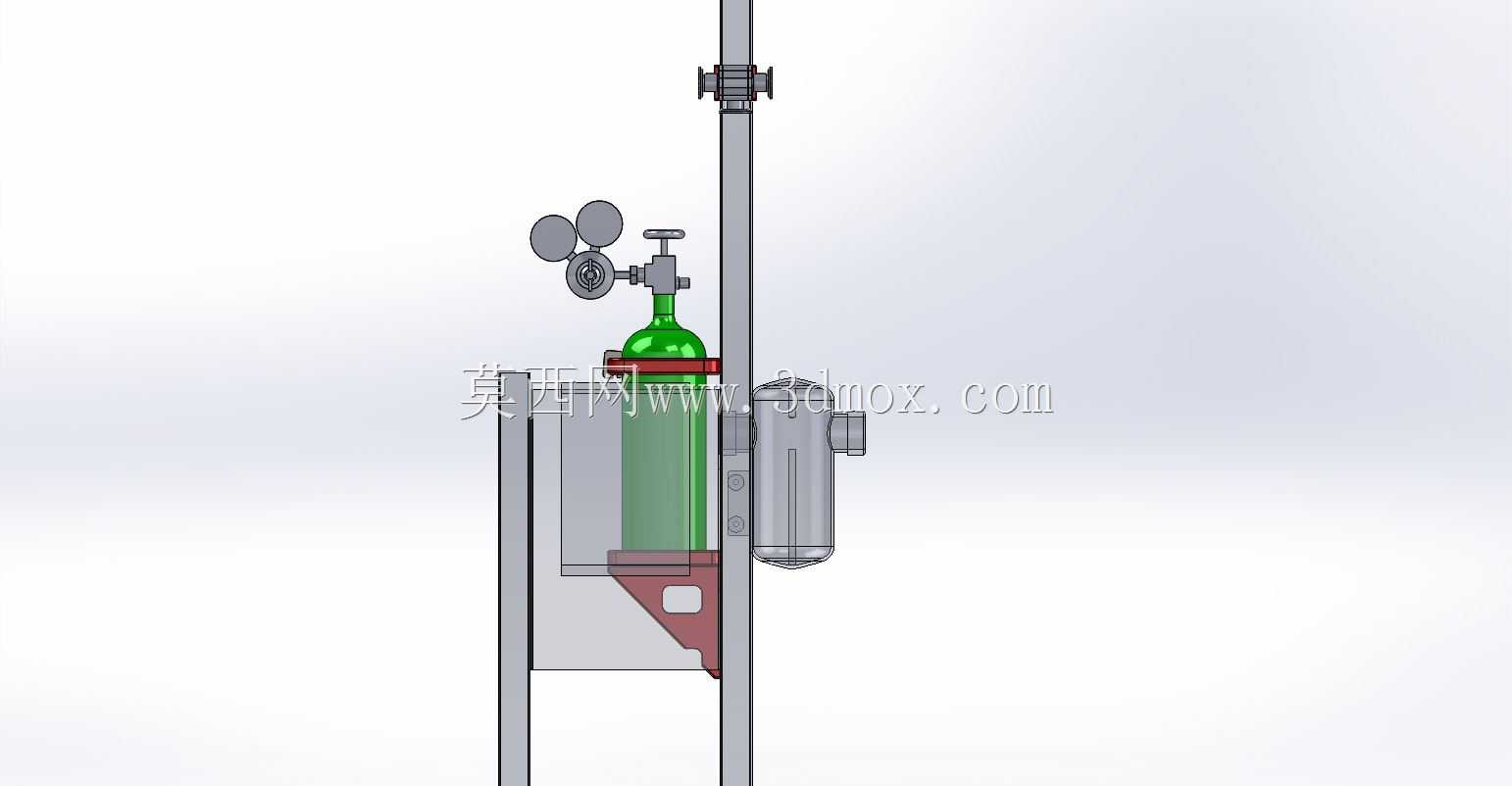

　　这套匀浆配套组件的设计，最初是针对现有流体处理管路的加装改造需求展开，在食品加工、生物制剂制备、精细化工配料这类需要对浆料进行均匀分散混合的生产场景中，经常会遇到原有管路预留接口不足、需要在线加装匀浆处理单元的情况，这套结构就是为了适配这类现场改造需求，不需要对原有主支撑立柱和管路进行大规模拆改，就能完成匀浆相关功能部件的加装固定。从实际使用场景来看，这类组件大多部署在生产车间的流体输送管路段，主支撑采用垂直布置的型材立柱作为承载基础，所有加装的部件都通过定制的连接支架固定在立柱上，不需要额外在地面或墙面做膨胀固定，能最大程度降低改造施工对现有生产布局的影响。组件上集成了带手轮的截止控制阀，阀体入口端连接高压气源或者清洗介质管路，

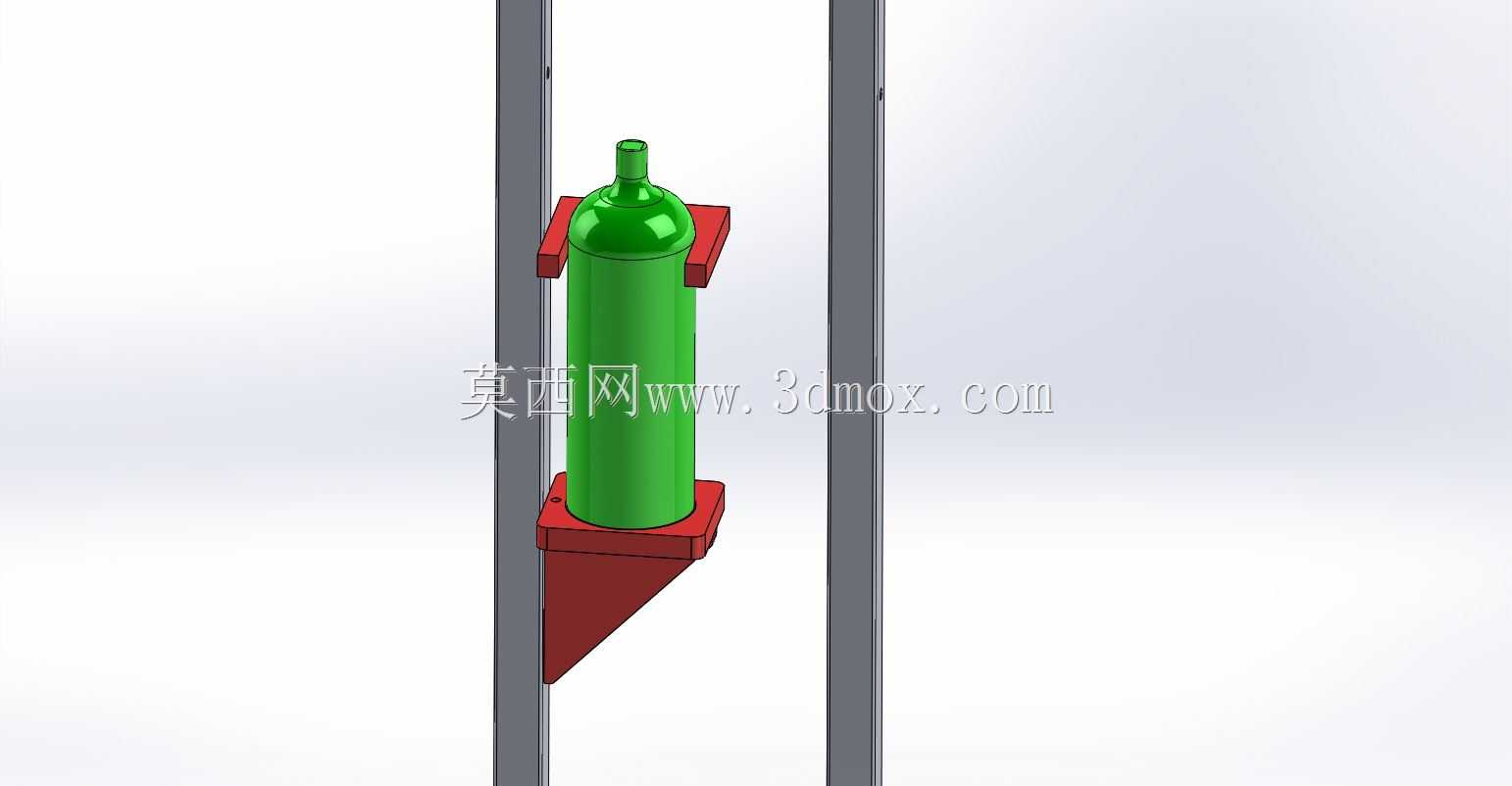

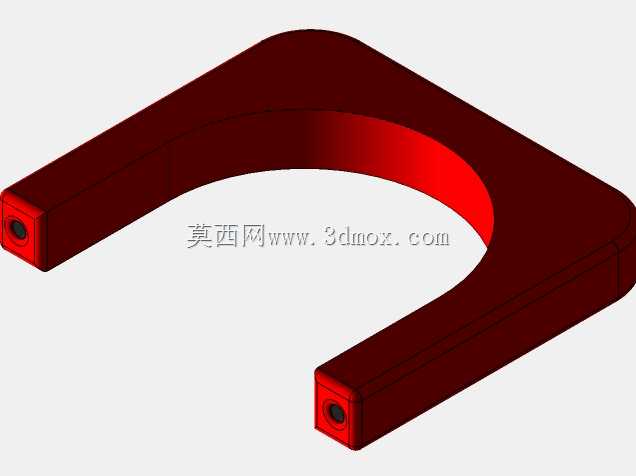

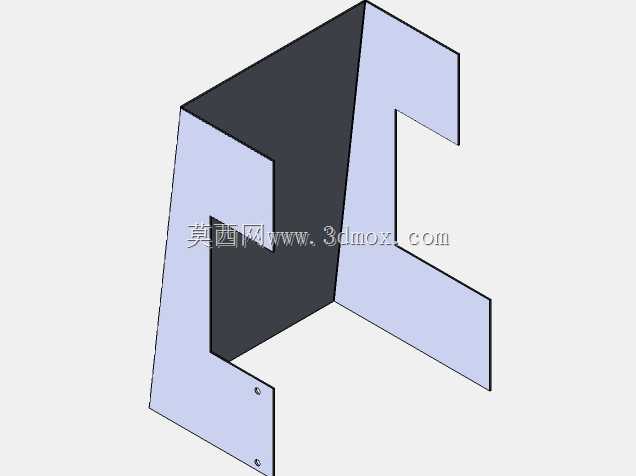

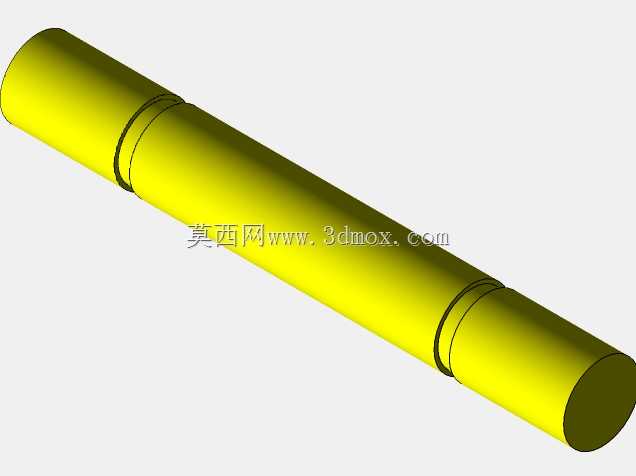

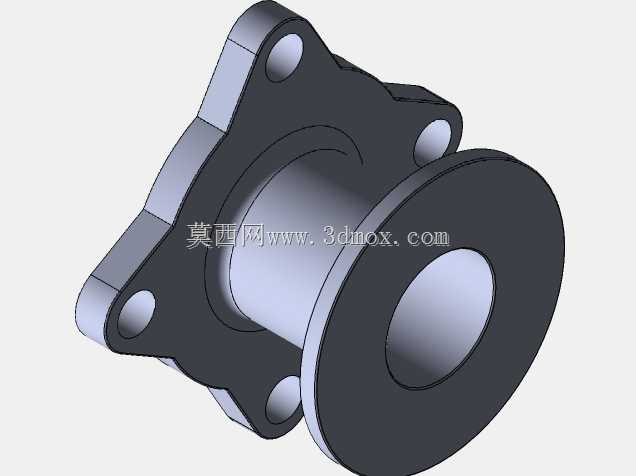

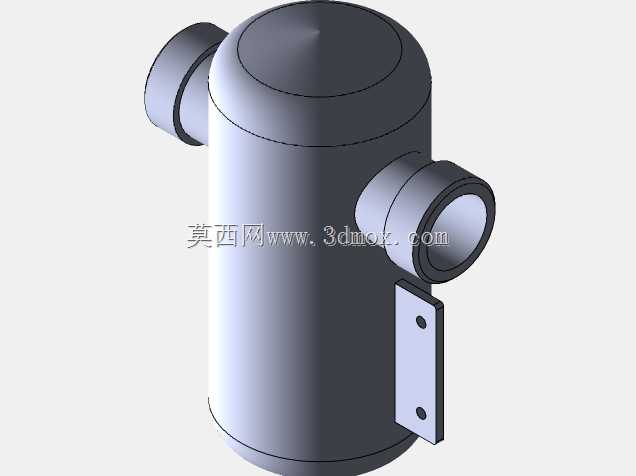

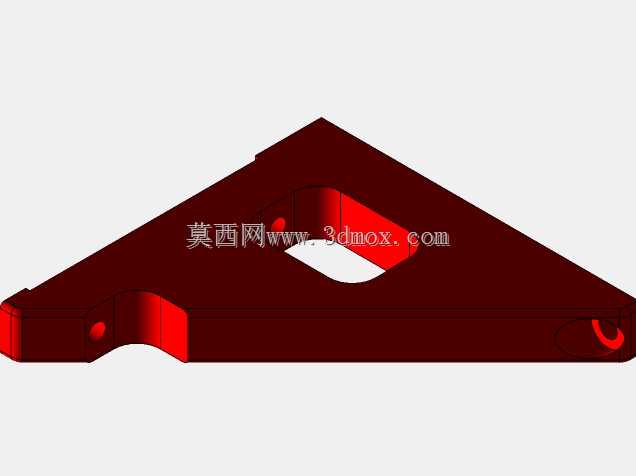

　　出口端通过快装结构衔接透明可视的储料缓冲段，缓冲段下方通过带三角加强筋的L型承托支架固定在立柱上，承托支架的折弯角度经过受力校核，能承受满管状态下介质的重量载荷，同时避免长期运行产生的振动导致连接螺栓松动。旁侧布置的动力驱动单元通过横向抱箍结构固定在立柱对应高度位置，驱动轴的输出端和匀浆腔室的连接位置做了同轴度限位设计，安装时只需要将抱箍初步预紧，调整驱动轴和腔室入口的同轴度误差在允许范围内，再锁紧抱箍螺栓即可完成定位，不需要复杂的工装找正，能大幅缩短现场安装的调试周期。设计过程中采用了反向适配的思路，没有对原有立柱和已安装的管路部件做任何结构修改，所有新增的连接零件都完全贴合现有部件的外形轮廓，

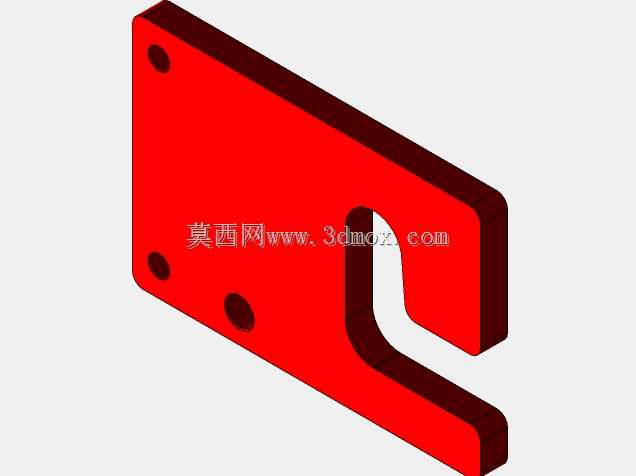

　　比如抱箍的内圆弧尺寸完全匹配立柱的外径，承托支架的避让缺口刚好卡入原有管路的连接法兰位置，不会和已有的管路、阀门产生安装干涉。考虑到后期维护的便利性，所有连接位置都采用标准紧固件固定，没有设计焊接结构，后期需要更换密封件或者检修阀门、驱动单元时，只需要拆卸对应位置的紧固件就能完成操作，不需要整体拆解整个支架结构。从安装边界来看，整个组件沿立柱垂直方向的布置高度控制在单人站立操作可及的范围内，阀门手轮的高度刚好适合操作人员站立时开关调节，不需要登高或者俯身操作；横向伸出的尺寸经过核算，不会占用主通道的通行空间，同时预留出足够的操作空间，方便后期对接管路、更换易损件。缓冲段采用透明材质设计，

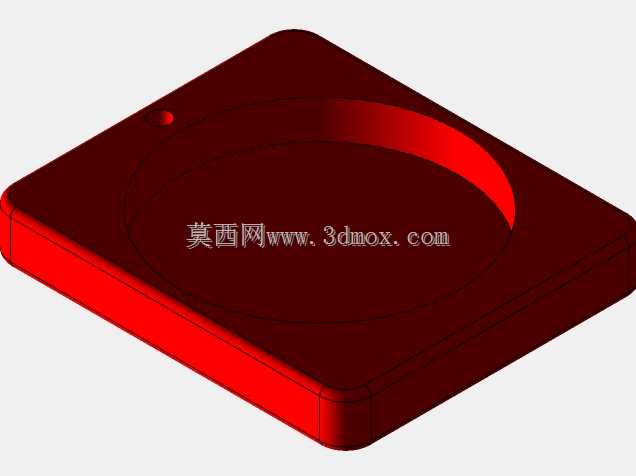

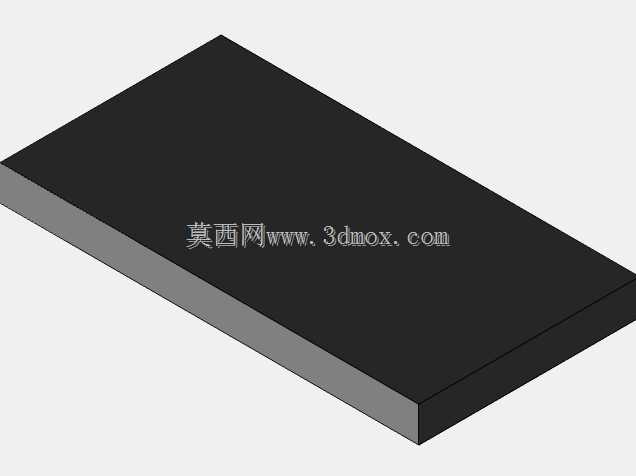

　　生产运行过程中操作人员可以直接观察内部介质的流动状态、液位高度，及时判断是否存在堵塞、介质残留的问题，不需要额外加装视镜或者液位检测元件，能简化配套的检测配置。支架的所有板材边缘都做了倒角处理，避免安装和维护过程中划伤操作人员，连接螺栓的外露长度控制在标准范围内，不会因为螺栓过长产生勾挂安全隐患。在实际生产应用中，这套组件可以适配不同管径的匀浆处理单元，只需要更换对应尺寸的抱箍和承托垫块，就能兼容不同处理量的匀浆设备，不需要重新加工整套支架结构，具备较好的通用性。针对生产过程中可能产生的管路振动，所有抱箍和支架的连接面都加装了减震垫片，既能避免硬接触产生的磨损，也能吸收设备运行时的振动，降低振动传导到主立柱上产生的共振噪音。承托支架的三角加强筋位置做了圆弧过渡，避免应力集中导致支架在长期载荷下出现开裂变形，所有受力位置的板材厚度都经过载荷计算，满足满载荷、长期运行的强度要求，不会出现形变下垂的问题。
