网球抛射训练用筒体式发射装置结构

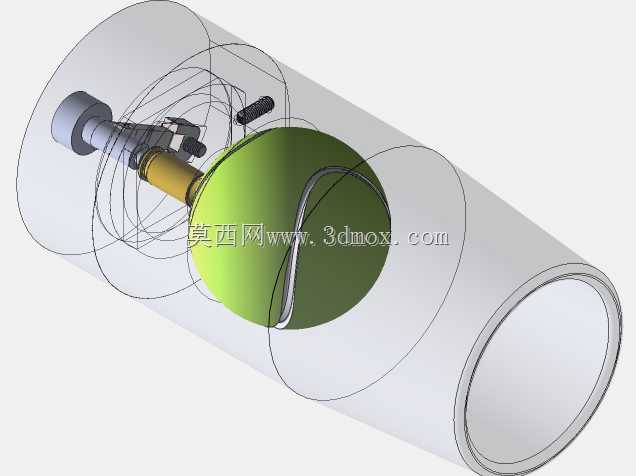

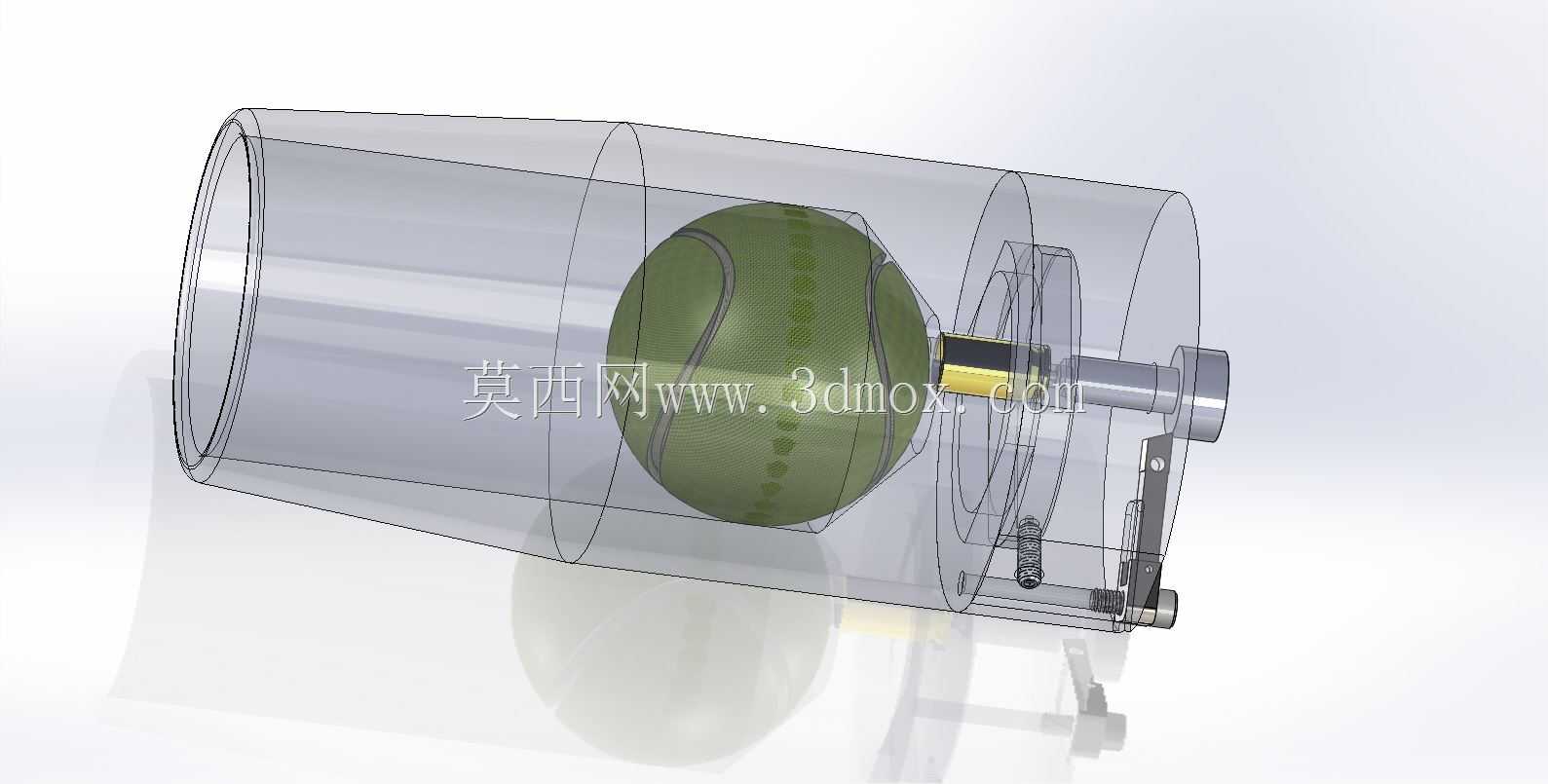

　　该装置的核心应用场景覆盖业余网球入门训练、户外休闲娱乐互动两大板块，不同于专业赛场使用的高速自动发球机，这款结构更偏向轻量化、便携化的使用需求，整体采用透明筒体作为网球的容纳与导向通道，筒体内部直径严格匹配标准网球的尺寸公差，预留1.2mm的滑动间隙，既保证网球在筒内不会出现卡滞，也避免间隙过大导致发射时弹道偏移。从结构设计逻辑来看，装置尾部集成了弹性蓄能与触发释放组件，蓄能部件采用直线式排布，通过尾部的旋拧结构可以调整蓄能行程，对应不同的抛射距离需求，触发机构采用卡扣式锁定设计，操作时仅需按压侧方的释放拨杆即可完成击发，击发块的端面做了弧形内凹处理，完全贴合网球的球面曲率，保证击发力均匀作用在网球尾部中心，

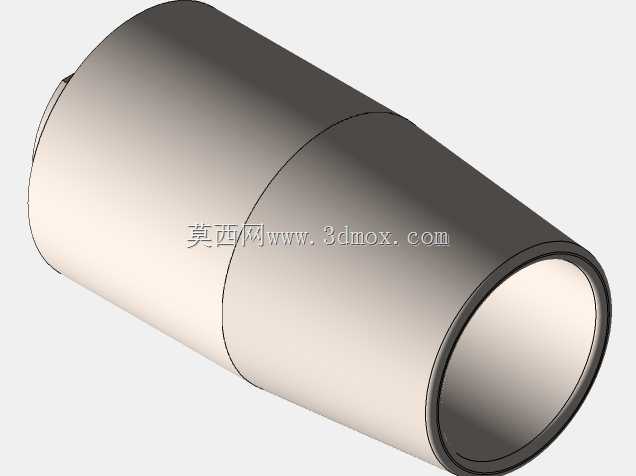

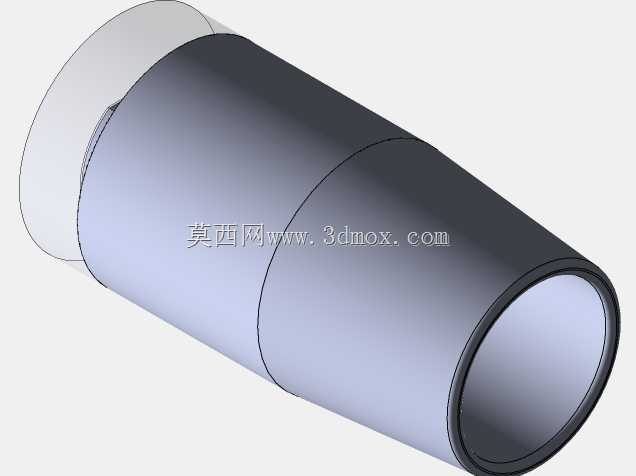

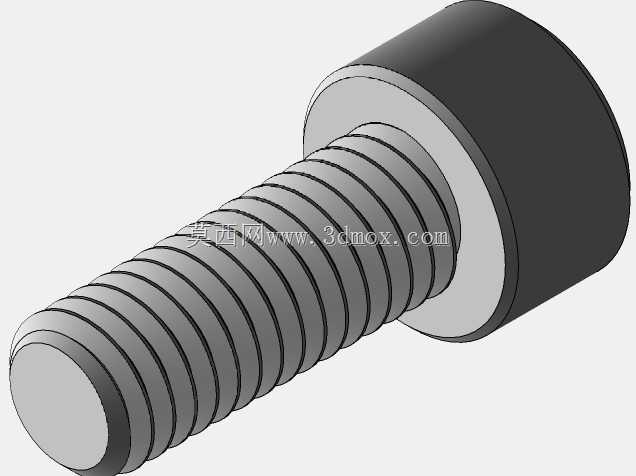

　　减少发射过程中的自旋偏差。筒体部分采用分段式装配设计，前段为光滑导向段，长度约为网球直径的3.5倍，足够让网球在出筒前完成姿态校正，后段与尾部的击发机构通过止口定位，配合侧面的紧定螺钉完成固定，拆装维护时无需专用工具即可快速拆分。安装边界方面，装置整体外径控制在85mm以内，尾部突出的操作杆最大伸出长度为22mm，侧方的触发拨杆突出筒体表面12mm，放置在平面上时可通过尾部的支撑凸台保持水平姿态，无需额外固定支架即可完成操作。设计过程中特意对击发行程做了安全限位，蓄能最大行程对应的击发初速度控制在安全阈值内，避免高速击发带来的安全风险，筒体采用透明材质的设计一方面可以直观观察内部网球的就位状态，

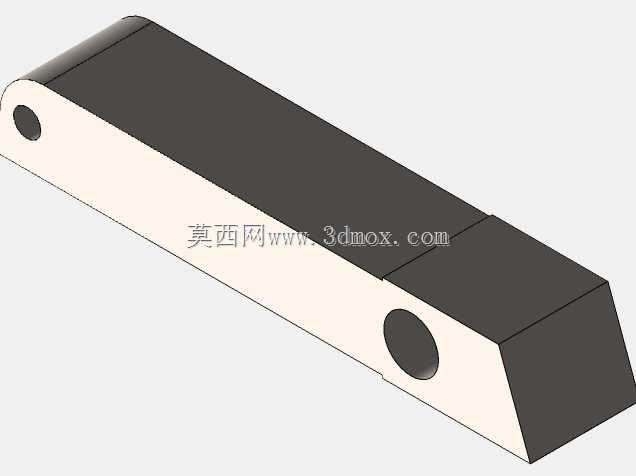

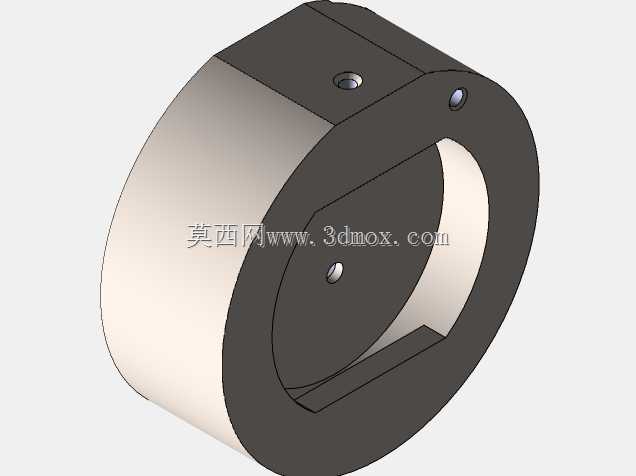

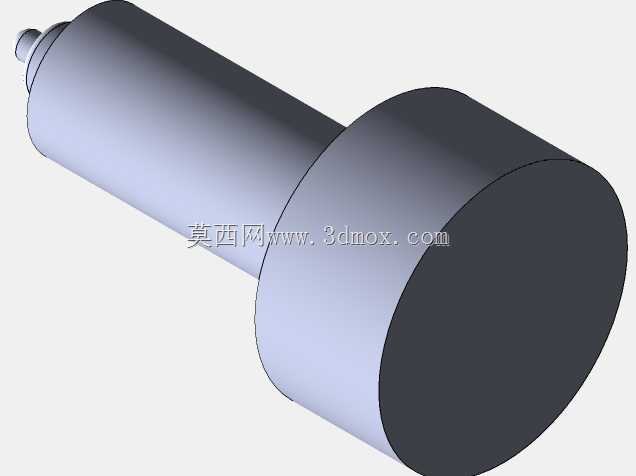

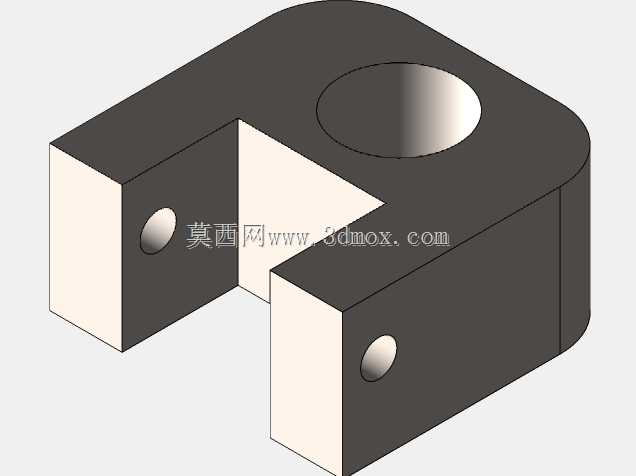

　　另一方面也能清晰展示内部击发机构的动作过程，兼顾实用性与展示性。尾部的导向轴与击发块之间采用铜套作为滑动支撑，反复击发过程中不会出现卡顿磨损，击发块与网球接触的端面粘贴有柔性缓冲垫，避免刚性接触损伤网球表面的毛毡层。装置的整体重心位于筒体中后段，手持操作时可以自然保持筒体水平指向，侧方的触发拨杆位置符合单手握持时的手指操作范围，无需调整握持姿势即可完成击发操作。不同于依靠压缩空气或者电机驱动的专业发球设备，这款纯机械结构的抛射装置无需外接电源或者气源，完全依靠机械蓄能完成抛射动作，适合在无供电的户外场地使用，整体结构没有复杂的传动齿轮或者电路组件，日常维护仅需定期在导向轴位置涂抹少量润滑脂即可，故障率极低。在结构建模过程中，

　　所有配合面的公差都按照普通机加工的精度等级设定，筒体部分既可以采用透明亚克力管材加工，也可以采用3D打印制作透明树脂件验证结构，尾部的金属受力部件采用普通碳钢制作即可满足强度需求，击发弹簧选用标准件圆柱螺旋压缩弹簧，无需定制特殊规格的弹性件，大幅降低了实物制作的成本。
