橡木储酒桶实木结构三维设计模型

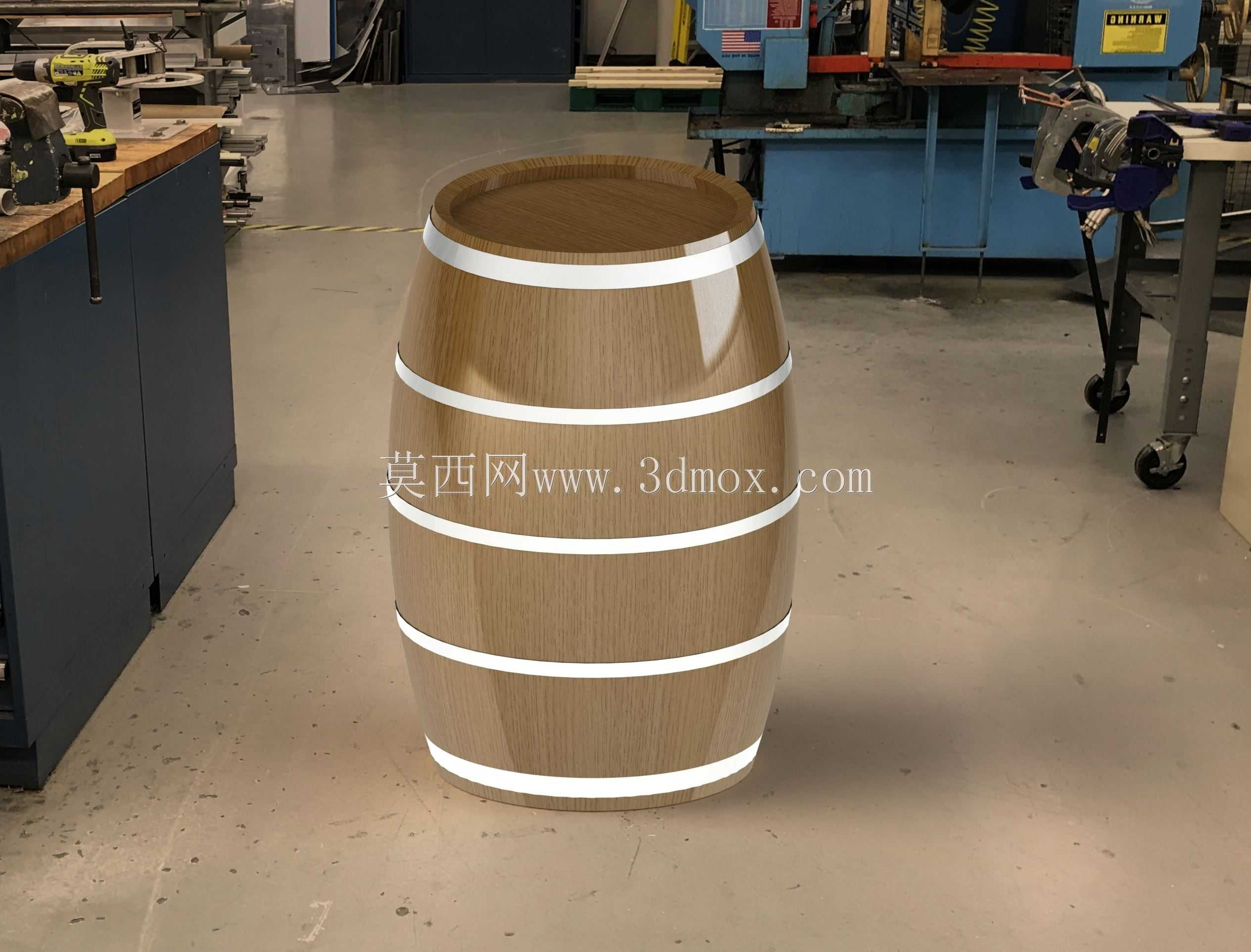

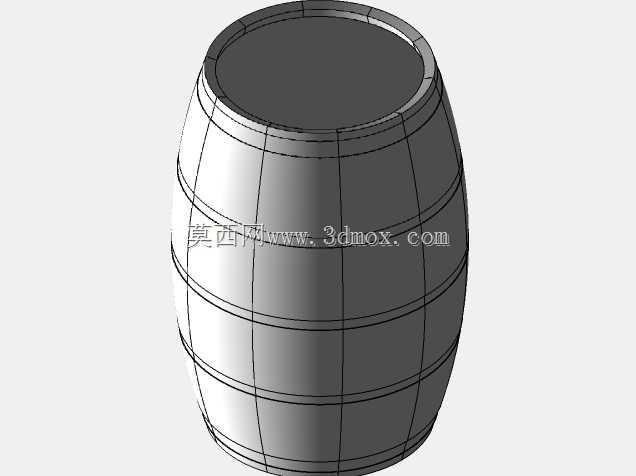

　　在酒类酿造、陈储的生产场景中，橡木桶是承载酒体熟化过程的核心容器之一，不同于金属、玻璃材质的储装器具，橡木本身的木质孔隙可以实现微量的透气交换，让酒体在存储过程中缓慢完成氧化与风味融合，同时木材内的单宁、香兰素等物质会逐步渗入酒体，形成酒类产品特有的风味层次，这类容器广泛应用在葡萄酒、威士忌、白兰地等酒类的生产陈酿环节，也有部分精酿啤酒品类会使用小型橡木桶做短期风味增陈。从结构设计的角度看，这款橡木桶采用传统箍桶工艺的结构逻辑，整体为中间鼓、两端收窄的纺锤形弧面结构，这种外形并非单纯的审美选择，弧面的桶壁可以在桶箍锁紧时让每一块桶板均匀承受径向的挤压力，相比直筒结构能更好地抵消木材湿胀干缩带来的形变应力，

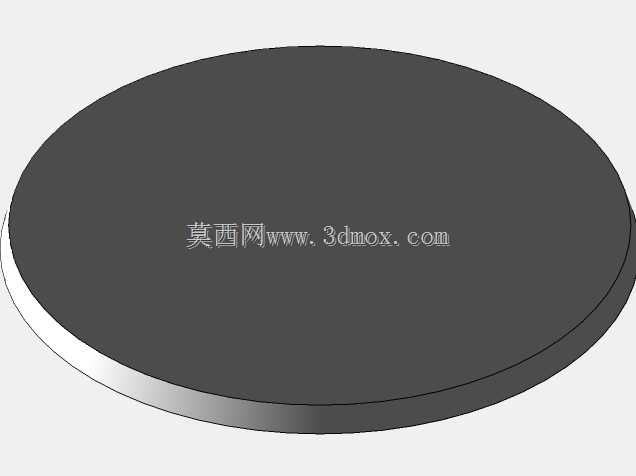

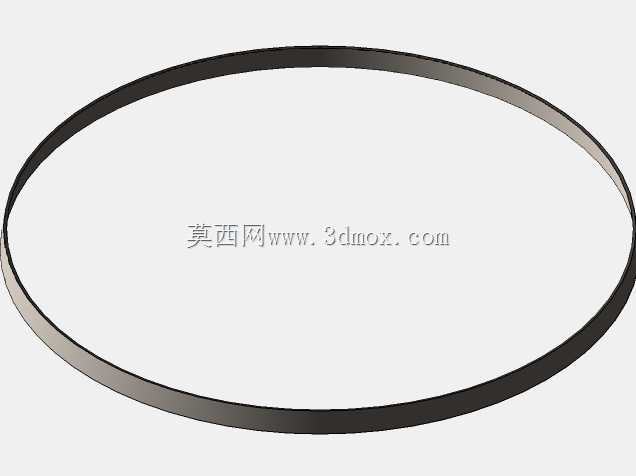

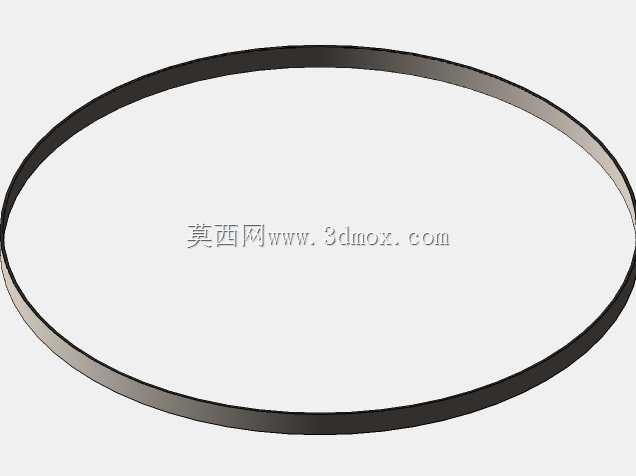

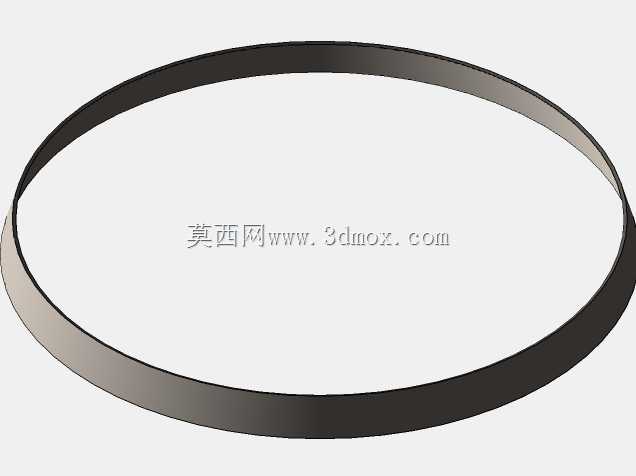

　　避免长期使用过程中出现拼缝漏液的问题。桶板选用径向切割的橡木板材，每一块桶板的拼接面都做了精准的斜面铣削，多块板拼接后自然形成闭合的弧面桶身，板与板之间的拼缝不需要额外添加密封胶类物质，依靠木材吸水膨胀后的挤压力就能实现完全密封，这也是传统橡木桶能够长期使用不渗漏的核心设计点。桶身外部设置多道环形金属箍，箍圈的位置沿着桶身弧面均匀分布，两端靠近桶口的位置加密布置，因为桶口位置是桶板形变应力最集中的区域，加密的箍圈可以给桶板端部提供足够的锁紧力，抵消桶内液体静压力带来的向外撑开的力矩。桶的两端设置嵌入式的圆形桶底，桶底边缘做了倒角处理，刚好嵌入桶板端部预先铣出的环形凹槽内，配合端部箍圈的锁紧力实现端面密封，

　　不需要额外的紧固件就能完成固定。在实际生产应用中，这类橡木桶的尺寸有明确的规格边界，常规工业陈酿用的标准桶容量多为225升左右，对应的桶身中部最大直径约70厘米，两端桶口直径约55厘米，桶身总长度约95厘米，这个尺寸设计一方面匹配酒窖内标准货架的层间距，方便多层堆叠存储，另一方面这个容量下的酒体与橡木接触的面积比例刚好符合陈酿的风味交换速率，不会因为接触面积过大导致橡木味过重，也不会因为接触不足导致风味融合速度过慢。设计建模过程中，首先要确定桶身的弧度曲线，曲线的曲率需要匹配桶板的拼接角度，确保每一块桶板的加工斜面角度一致，降低生产加工的难度；其次要精准计算桶箍的安装位置与预紧力对应的形变余量，

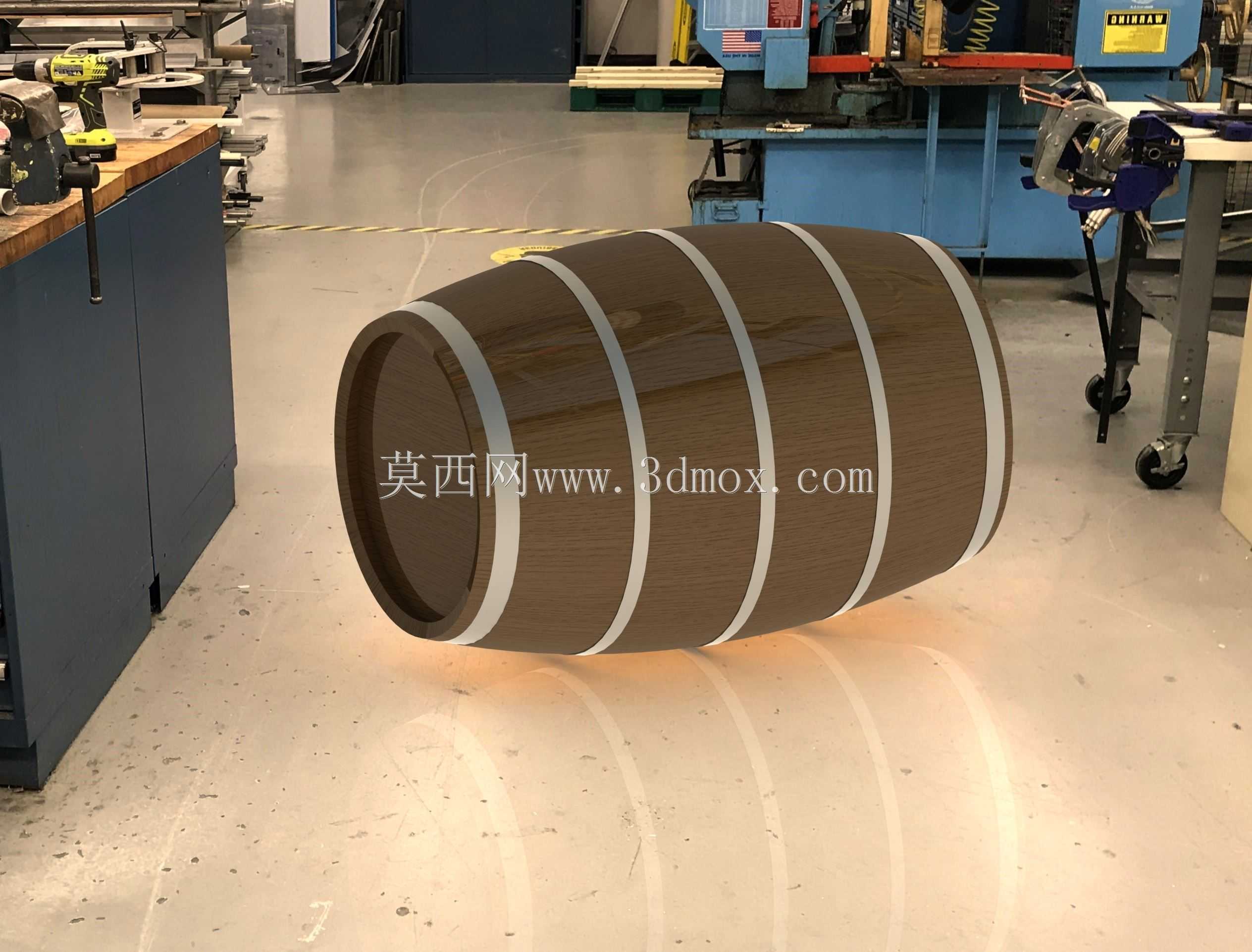

　　因为木材会随着环境温湿度变化产生尺寸变化，箍圈的锁紧结构需要预留一定的调节空间，在木材干缩时可以进一步收紧，避免出现拼缝间隙。桶身的表面处理需要保留木材本身的纹理，不需要做完全的封漆处理，保证木质的透气性能，同时端部的桶口位置需要做平滑的倒角处理，方便后续装桶、倒酒操作时的液体导流，也能避免尖锐的木材边缘划伤操作人员。不同于工业化的一体成型容器，橡木桶的结构完全依靠构件之间的力学配合实现密封与承载，建模时需要重点验证每一块桶板的拼接干涉量，确保在箍圈锁紧状态下，所有拼缝的压紧力均匀分布，不会出现局部应力过大导致桶板开裂，或者局部压力不足导致渗漏的问题。另外桶身的鼓形结构还有一个实用的工程优势，在需要滚动转运桶体时，鼓形的外形可以让桶沿着自身弧面灵活转向，相比直筒桶只能沿轴向滚动，在酒窖狭窄的通道内转运时更加灵活，不需要太大的操作空间就能完成转向移位，这也是传统箍桶结构经过上百年应用验证保留下来的实用设计点。在建模的细节处理上，桶板之间的拼缝要做微小的间隙模拟，对应实际生产中木材遇水膨胀前的装配间隙，金属箍圈要做轻微的圆角处理，避免箍圈边缘的应力集中割伤桶板表面，桶底的凹槽深度要控制在合理范围，既要保证足够的密封接触面积，又不能因为开槽过深削弱桶板端部的结构强度。
