带导向外壳的磁力复位弹簧结构设计

　　在自动化装配线的往复推送工位、小型快换夹具的复位机构、消费电子按键的回弹结构中，这类带导向外壳的磁力弹簧常作为核心弹性复位元件使用，相比传统圆柱螺旋压缩弹簧，它能规避金属弹簧长期压缩产生的疲劳松弛问题，同时依靠内置的磁斥力提供稳定的复位推力，在行程较短、复位力要求均匀的工况下适配性极强。

　　从实际使用场景来看，这类弹簧不需要额外搭配导向轴，外围的透明防护外壳本身就承担了径向限位的作用，安装时只需要将外壳两端分别卡入安装位的定位槽即可，不需要额外设计导向孔或者导向轴结构，能大幅压缩安装空间，尤其适合内部布局紧凑的小型自动化模组、手持工具的按键回弹结构。在实际选型时，首先要确认安装边界的尺寸：外壳整体为方形截面柱体，边长适配常见的16mm标准安装槽位，整体长度可根据行程需求调整，本次设计的版本总压缩行程为12mm，完全复位状态下磁块之间的斥力刚好匹配5N的复位需求，压缩到行程末端时斥力上升平缓，不会出现传统弹簧压缩末端力值陡增的问题，能有效降低驱动端的负载冲击。

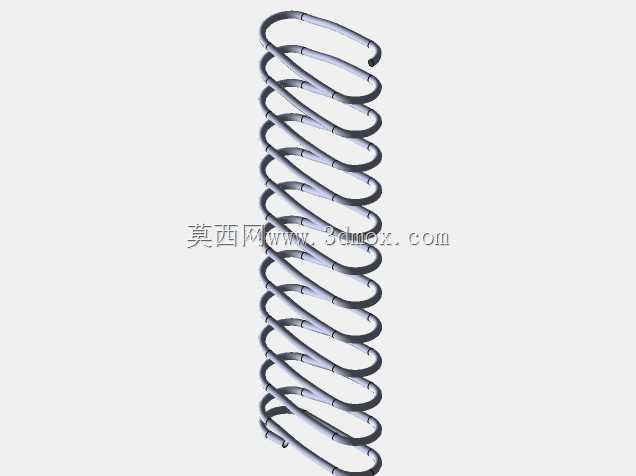

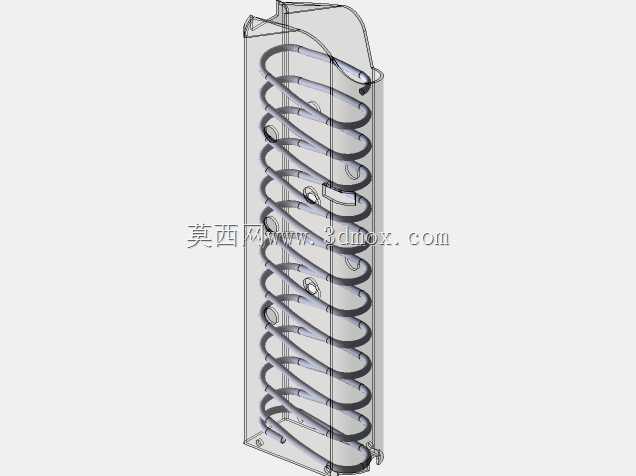

　　设计过程中没有采用传统的曲面建模方式来做螺旋簧的扫掠路径，而是先确定内部螺旋簧的线径、中径、节距参数，先绘制螺旋线作为路径，再以圆形截面沿路径扫掠生成基础簧体，之后在簧体的上下两端分别嵌入圆柱形永磁块，磁块的安装槽直接在簧体端面上做切除特征，保证磁块嵌入后和簧体端面齐平，不会出现凸起干涉外壳内壁的问题。外围的导向外壳采用薄壁方形结构，壁厚控制在1.2mm，内壁和内部簧体的径向间隙留0.3mm，既不会因为间隙过大导致内部簧体径向窜动，也不会因为间隙过小出现运动卡滞，外壳的上下两端做了向内的翻边结构，翻边刚好卡住内部簧体的两端磁块，防止内部组件从外壳中脱出。

　　实际功能层面，内部的金属螺旋簧并不承担主要的弹性复位力，它的核心作用是给上下磁块提供径向的定位支撑，避免两个磁块因为径向错位导致斥力方向偏移，真正提供复位力的是上下两块同极相对的永磁块，依靠磁斥力实现无接触的弹性复位，这种结构没有传统弹簧的金属摩擦疲劳问题，长期往复运动的寿命比普通压缩弹簧高3倍以上，而且在整个工作行程内，力值的波动范围控制在15%以内，远优于普通圆柱弹簧的力值波动表现，适合对复位力一致性要求较高的工位。

　　安装适配性上，外壳的四个外侧面都做了微小的脱模斜度，方便注塑加工时脱模，同时外壳两端的翻边上预留了两个小的定位缺口，安装时可以和安装位的定位凸点配合，防止弹簧整体在安装槽内转动，保证磁块的斥力方向始终和运动方向同轴。在建模过程中特意做了干涉检查，确认内部簧体在全行程压缩过程中，不会和外壳内壁发生剐蹭，上下磁块在最大压缩位置时仍然保留1mm的安全间隙，不会出现磁块直接碰撞导致碎裂的问题。

　　这类结构在实际投产时，外壳可以采用透明PC材质注塑加工，既能直观看到内部簧体和磁块的工作状态，方便日常巡检时快速判断是否出现磁块移位、簧体卡滞的问题，同时PC材质的耐磨性较好，长期往复运动的内壁磨损量极小，不需要额外添加润滑脂就能保证顺畅运动。内部的螺旋簧采用304不锈钢材质，不会被永磁块磁化，避免长期使用后簧体带磁吸附金属碎屑导致卡滞，永磁块采用钕铁硼材质，表面做镀镍处理，防止长期使用出现氧化锈蚀的问题。

　　在设备维护层面，这种集成式的磁力弹簧属于免维护元件，不需要定期涂抹润滑脂或者检查弹簧疲劳程度，只需要在日常巡检时观察透明外壳内是否有异物进入即可，相比传统的弹簧加导向轴的组合结构，能减少70%的维护工作量，在高速往复运动的工位上，因为没有金属之间的直接摩擦，运动噪音也比传统弹簧结构低20分贝以上，适合对噪音控制有要求的消费电子组装、医疗设备装配等工况。
