刀库扩展底座锁定结构件

　　在立式加工中心、数控铣床这类配备圆盘式或直排式刀库的机加工设备场景中，刀库的装刀容量直接决定了单批次加工的工序覆盖能力，不少车间在对老旧设备做产能升级时，会选择加装扩展刀库来提升容刀量，而扩展段与原有刀库基座的连接可靠性，直接影响换刀动作的重复定位精度，甚至会因为连接松动引发掉刀、撞机的严重事故，这个结构件就是针对扩展刀库安装场景设计的底部锁定连接件。从实际使用逻辑来看，该零件安装在扩展刀库段的底部端面，与原有刀库基座的预留安装槽配合，当刀库完成扩展段拼接后，该零件嵌入基座的定位槽内，通过两个同轴的沉头安装孔穿入锁紧螺栓，将扩展段与原基座牢牢拉紧，避免刀库在转位、换刀的往复振动中出现横向窜动或者竖向抬升的间隙。

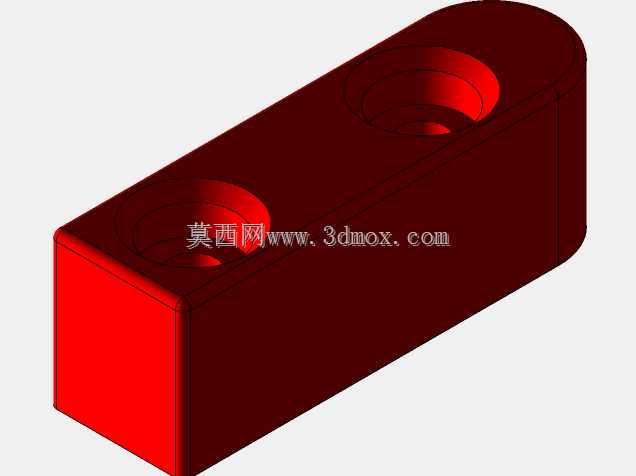

　　设计阶段首先考虑的是安装空间的边界限制，原有刀库基座的预留安装槽宽度是固定的，因此零件主体采用长方体加单端圆弧的外形，圆弧端的半径与安装槽的圆弧转角完全匹配，既保证零件能够完全嵌入槽内无多余旷量，又避免直角结构在安装时与槽壁产生卡滞，长方体段的长度则刚好覆盖扩展段底部的两个锁紧点位，保证两个螺栓的锁紧力能够均匀分布在连接面上，不会出现单侧受力翘起的问题。两个沉头孔的设计做了针对性优化，沉头深度刚好覆盖内六角螺栓的头部高度，安装完成后螺栓顶面与零件表面齐平，不会突出于零件底面影响与安装槽的贴合度，孔的同轴度公差控制在0.02mm以内，保证螺栓穿入时不会出现别劲的情况，同时沉头孔的下端做了微小的倒角，去除机加工产生的毛刺，

　　避免螺栓锁紧时毛刺垫在结合面造成间隙。零件的整体厚度经过受力核算，在螺栓达到额定锁紧力矩时，零件的弯曲变形量控制在0.01mm以内，不会因为长期受换刀振动的交变载荷出现疲劳变形，材质选用常用的45号钢经调质处理，表面做发黑防锈处理，适配车间切削液、油污的工作环境，不会轻易出现锈蚀卡滞的问题。从安装流程来看，现场装配时不需要对原有刀库基座做二次加工，只需要将扩展刀库段对位拼接后，把该零件从基座侧面滑入安装槽，对准两个安装孔位穿入螺栓，按照规定力矩锁紧即可，整个安装过程不超过十分钟，后期维护拆卸也十分方便，不需要拆解整个刀库结构就能完成扩展段的更换或者调整。在实际工况验证中，配备该锁定件的扩展刀库，在设备连续三个月三班倒的加工测试中，

　　换刀重复定位精度始终保持在0.005mm以内，没有出现过连接松动、刀位偏移的问题，相比传统的平板式连接片，这种带嵌入定位结构的锁定件，抗横向剪切的能力提升了60%以上，能够承受刀库快速转位时产生的惯性冲击力，即使是装夹重量较大的重型镗刀、面铣刀时，连接部位也不会出现微动磨损。设计时还特意将零件的棱边全部做了R0.5的圆角处理，避免装配时锋利的边角划伤操作人员，同时也减少应力集中点，提升零件的长期疲劳强度，零件的底面和与扩展段接触的顶面都经过平面磨削处理，平面度公差达到0.008mm，保证两个结合面完全贴合，锁紧后不会出现倾斜导致的刀库整体偏斜。
