双列调心结构滚珠轴承三维结构设计

　　在各类旋转传动设备的支撑结构设计中，滚珠轴承是应用覆盖范围最广的核心支撑部件，从普通的输送辊道、中小型电机输出轴，到机床主轴的辅助支撑段、农业机械的传动轮系，再到轻工设备的旋转工位，都能见到这类部件的应用身影。不同于滑动轴承依赖油膜形成支撑的工作逻辑，滚珠轴承通过滚动体在内外滚道间的滚动接触，将轴系运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时能稳定承受径向载荷与一定比例的轴向载荷，适配多数中低速、中等载荷的常规传动场景。

　　本次呈现的双列滚珠轴承结构，在设计阶段优先考虑了轴系安装时的对中误差补偿需求，常规单列深沟球轴承对轴与安装座孔的同轴度要求较高，一旦轴系加工或装配出现轻微偏斜，很容易造成滚道局部应力集中，缩短轴承使用寿命，而双列结构的设计通过两排滚动体的布局，允许内圈相对外圈存在小角度的偏摆，能适配安装座加工存在轻微形位公差、或者轴系运转中存在轻微挠曲变形的工况，降低了装配环节的精度控制成本，也提升了设备运行过程中的抗偏载能力。

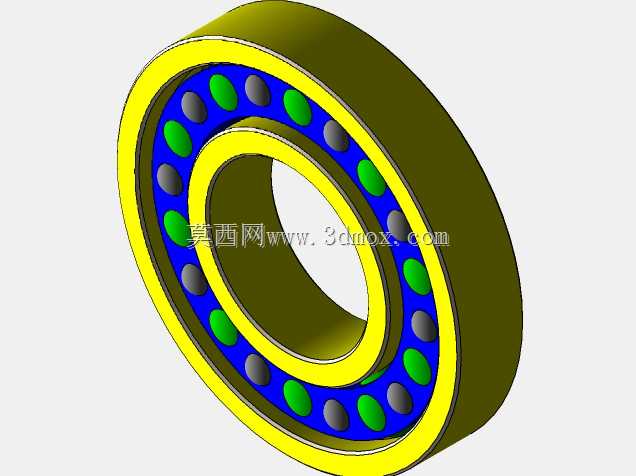

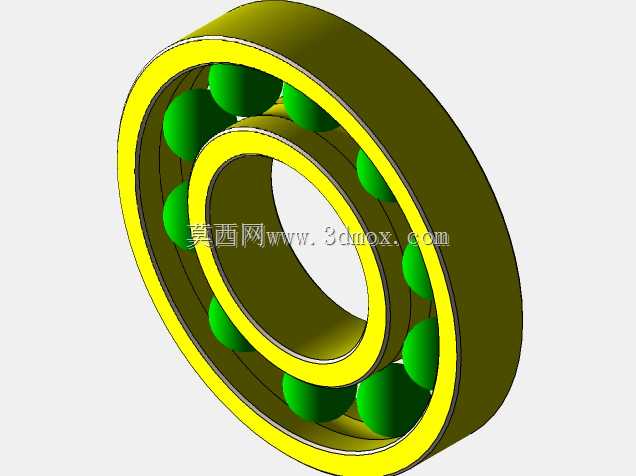

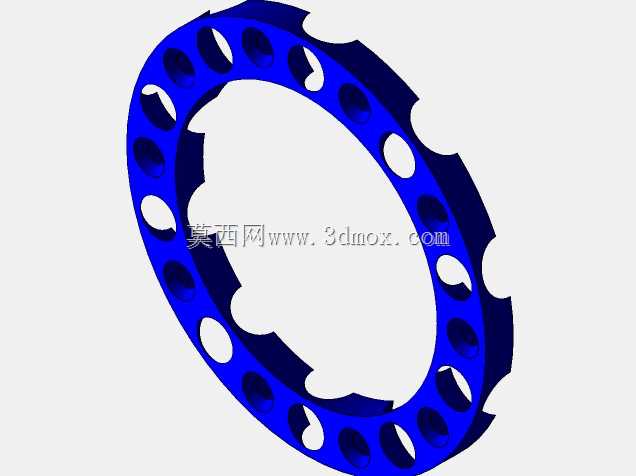

　　从结构组成来看，该轴承整体由外圈、内圈、两排球形滚动体、保持架四个核心部分构成：外圈的外圆柱面为安装基准面，与设备的轴承座孔采用过渡配合，装配时通常通过轴承端盖或者孔用挡圈实现轴向定位，外圈的内侧加工有两道连续的弧形滚道，滚道的曲率半径略大于滚动体的半径，保证滚动体在滚道内可以顺畅滚动，同时留有合理的接触角，平衡径向与轴向的承载能力；内圈的内孔为与轴配合的安装面，通常采用过盈或者过渡配合与旋转轴连接，随轴一同转动，内圈外侧同样加工有两道对应弧度的滚道，与外圈滚道共同形成滚动体的运动轨道；两排球形滚动体沿周向均匀排布在内外圈的滚道之间，是传递载荷的核心元件，滚动体的直径、数量直接决定了轴承的额定动载荷与静载荷参数，设计时需要根据轴系的实际受力大小、预期使用寿命计算选型；保持架采用兜孔结构将每粒滚动体分隔开，避免滚动体在运转过程中相互接触碰撞产生额外磨损，同时引导滚动体在滚道内均匀分布，防止滚动体在非承载区出现歪斜卡滞，保持架的材质通常根据应用场景选择，常规工况下采用冲压钢板或者工程塑料即可满足需求，高温或者高速工况则需要选用铜合金或者其他耐高温材质。

　　在外形尺寸与安装边界的设计上，这类双列滚珠轴承的尺寸参数遵循通用轴承的尺寸系列标准，轴承的内径、外径、宽度三个核心尺寸与同规格的标准轴承保持一致，保证了互换性，设备维护更换时可以直接选用同型号的标准件，无需重新修改安装结构；安装时需要注意，轴肩与轴承座孔的挡肩高度不能超过轴承内圈、外圈的倒角尺寸，否则会导致轴承无法安装到位，同时挡肩处需要加工合理的退刀槽，避免装配时与轴承的倒角发生干涉；轴承的轴向定位需要根据轴系的受力方向选择合适的固定方式，承受双向轴向载荷的工况下，内圈需要通过轴用挡圈或者圆螺母、轴肩实现双向固定，外圈则通过轴承端盖或者孔用挡圈固定，仅承受单向载荷的场景可以简化单侧的定位结构；装配过程中需要避免直接敲击轴承的滚动体或者保持架，压力装配时需要将压力施加在对应的套圈端面上，过盈量较大的情况下可以采用热装工艺，将轴承均匀加热后套装在轴上，避免蛮力装配造成滚道或者滚动体的损伤。

　　在实际应用场景中，这类双列滚珠轴承尤其适配那些轴系支撑间距较长、轴本身刚性一般容易出现挠曲变形的设备，比如长距离的输送辊筒、纺织机械的导辊、小型风机的叶轮轴等场景，这类场景下轴在运转过程中会因为自身重量或者物料载荷出现轻微的弯曲，普通单列轴承很容易因为偏载出现早期失效，而双列结构的调心性能可以很好地适配这类变形，保证轴承在存在轻微偏斜的情况下依然可以顺畅运转，不会出现卡滞或者异常磨损；同时双列滚动体的设计相比同尺寸的单列轴承拥有更高的承载能力，在径向安装空间受限、需要提升承载能力的场景下，也可以选用这类结构替代更大尺寸的单列轴承，压缩设备的整体结构尺寸。

　　设计这类轴承的三维模型时，需要重点关注滚道的曲率参数与滚动体的配合关系，滚道的曲率过大则会导致接触应力过高，轴承承载能力下降，曲率过小则会增大滚动摩擦阻力，提升运转过程中的温升；保持架的兜孔间隙需要控制在合理范围，间隙过小会导致滚动体转动卡滞，间隙过大则无法有效分隔滚动体，容易出现滚动体扎堆的情况；同时模型中需要准确还原轴承的倒角、圆角等工艺细节，这些细节不仅是装配过程中的避让结构，也能降低轴承热处理过程中的应力集中，避免套圈在使用过程中出现开裂。对于结构设计从业者而言，这类标准通用件的三维模型不需要从零开始建模，但需要准确掌握其安装尺寸、载荷特性、适用场景，才能在设备设计阶段完成合理的选型与布局，避免因为轴承选型不当造成设备运行故障。
