食品搅拌设备用双唇式轴封结构

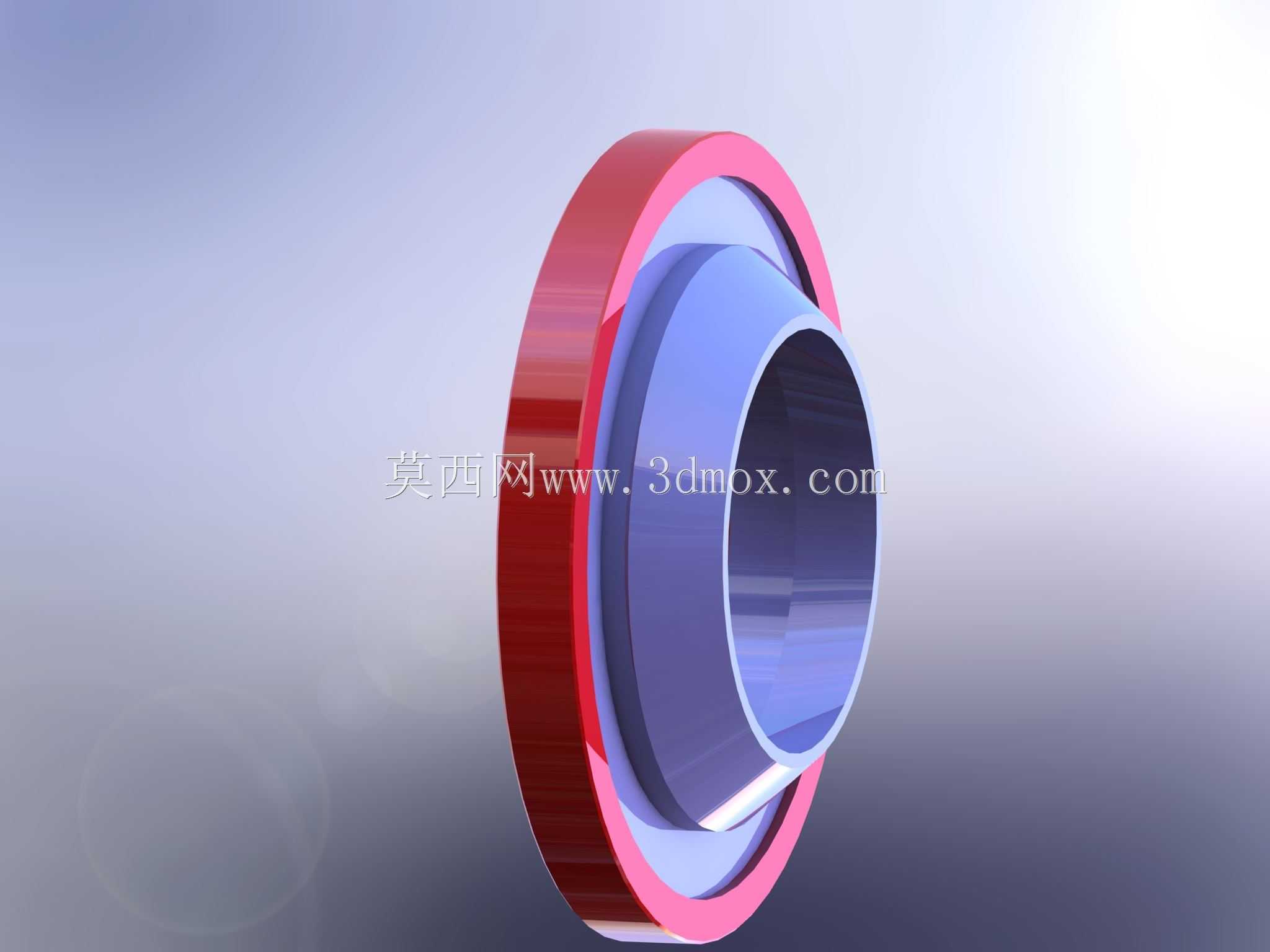

　　在食品加工领域的搅拌类设备中，转轴贯穿罐体的位置始终是密封设计的核心难点，既要避免罐内的液态、浆状加工物料沿转轴间隙向外泄漏，又要防止外界环境中的杂质、清洗用水顺着转轴侵入罐体内部污染物料，这款轴封结构正是针对这类工况做的定向设计。不同于普通工业场景用的骨架油封，这款轴封采用了双唇口配合硬质支撑环的组合结构，外侧的红色密封唇口采用刮水刃口设计，刃口做了15度的斜切处理，当转轴做回转运动时，外侧唇口可以率先刮除附着在转轴表面的清洗残液、飞溅物料，避免液体顺着轴面渗入密封结合面；内侧的粉色密封唇口则采用过盈配合的抱紧结构，唇口内置环形弹簧张紧结构，能够在转轴出现小幅径向跳动时始终保持与轴面的贴合度，阻断罐内物料的外溢路径。

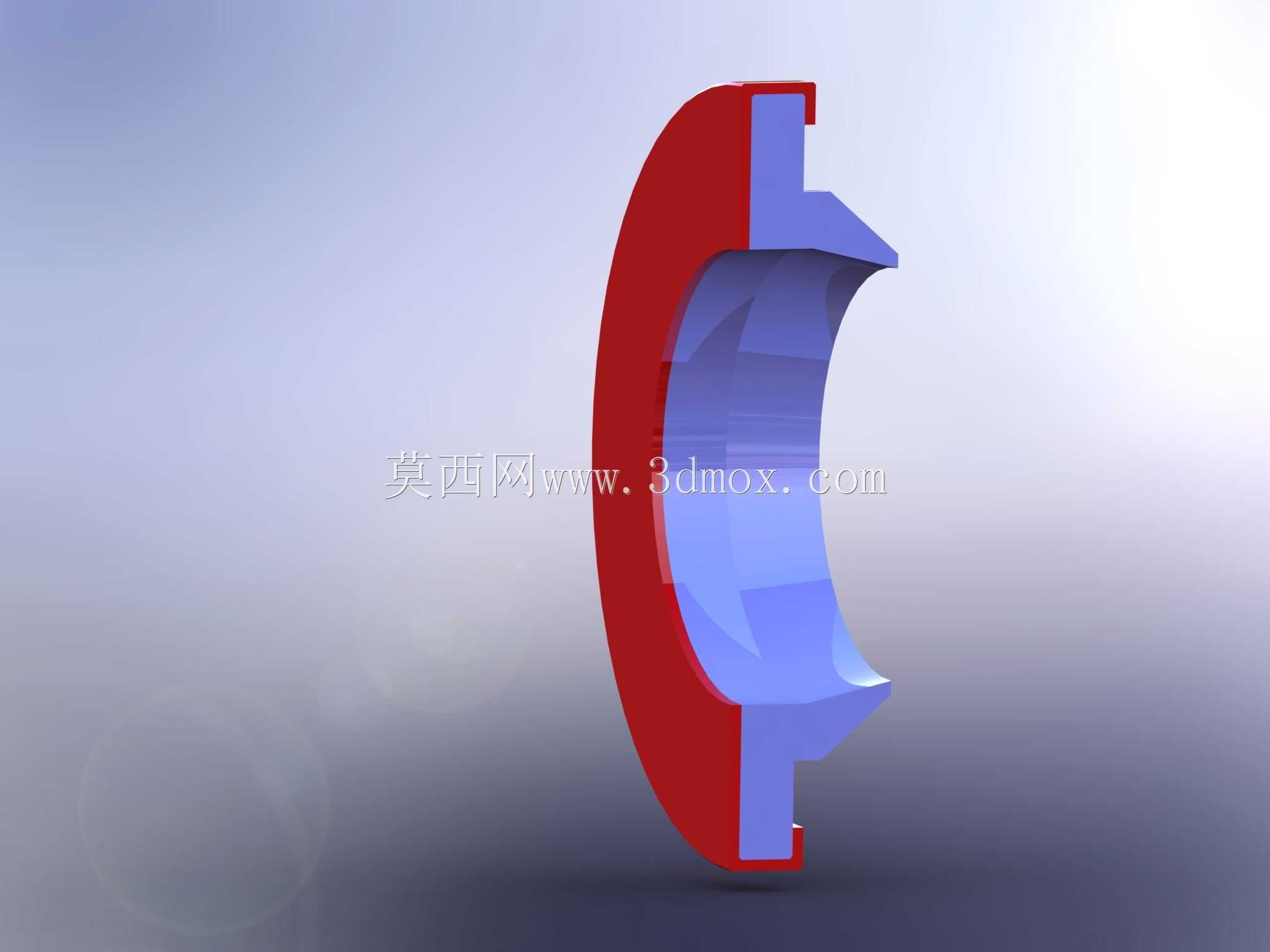

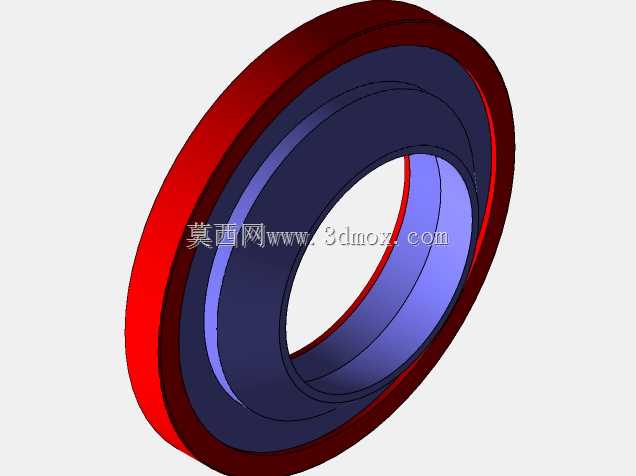

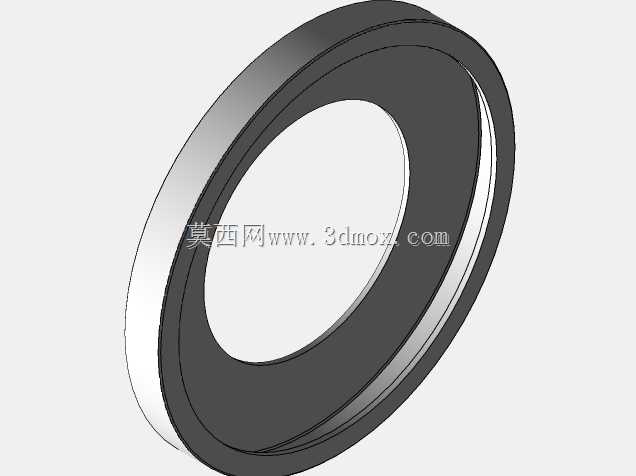

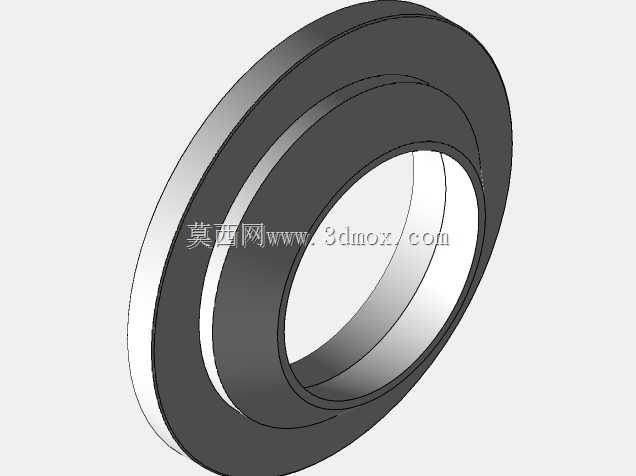

　　中间的蓝色支撑骨架采用金属材质外包食品级包覆层的设计，既保证了整个轴封的结构刚性，避免安装时出现压装变形导致密封失效，又能满足食品加工场景的材质卫生要求，不会出现材质碎屑脱落污染物料的问题。从安装边界来看，这款轴封采用嵌入式安装结构，整体为环形回转体结构，安装时直接嵌入罐体端盖的预制密封槽内即可，不需要额外设计复杂的压盖固定结构，支撑骨架的外径与密封槽采用H7/h6的间隙配合，安装时可以轻松推入槽位，不会出现卡滞或者安装后偏斜的问题；密封唇口的内径与适配转轴采用过盈配合，过盈量控制在0.2-0.3mm之间，既保证足够的抱紧力实现密封，又不会因为过盈量过大导致唇口与转轴的摩擦阻力过高，造成功耗上升或者唇口过快磨损。在实际工况适配中，

　　这款轴封主要针对食品搅拌设备的低速转轴场景设计，适配的转轴线速度不超过5m/s，工作温度覆盖-20℃到120℃的区间，能够满足食品加工中常见的高温清洗、常温搅拌的工况切换需求，丁腈橡胶材质的唇口具备良好的耐油脂、耐弱酸弱碱性能，可以适配果汁、乳制品、酱料等多数食品加工介质的密封需求。设计过程中特意将两个唇口之间预留了微小的环形容腔，日常维护时可以通过预留的注油孔向容腔内注入食品级润滑脂，既可以降低唇口与转轴之间的摩擦磨损，延长密封件的使用寿命，又可以形成一道额外的密封屏障，进一步提升密封可靠性。不同于分体式的密封结构，这款轴封为整体式预制组件，不需要现场组装多个密封零件，设备装配时可以一次性压装到位，大幅降低了现场装配的难度，

　　也避免了因为零件组装错位导致的密封失效问题。在结构细节上，外侧刮水唇口的伸出长度比内侧密封唇口长1.5mm，这样的设计可以保证刮水唇口率先接触轴面的液体，在液体到达内侧密封唇之前就将其刮除，避免液体长期浸泡内侧密封唇导致橡胶材质老化；支撑骨架的端面做了圆角处理，压装时不会刮伤密封槽的内壁，也不会出现应力集中导致骨架开裂的问题。针对食品设备需要频繁拆洗维护的特点，这款轴封的安装槽设计为开式结构，更换密封件时不需要完全拆卸转轴端部的传动部件，只需要撬开旧轴封、清理槽位后压入新轴封即可完成更换，大幅降低了设备维护的时间成本。
