管道框架用弧形安装夹紧固定构件

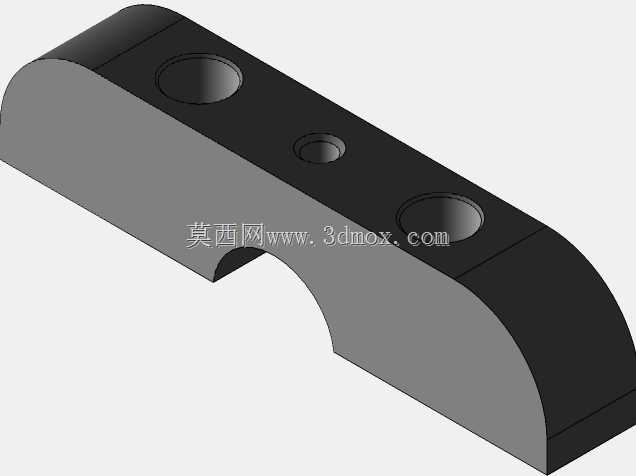

　　在流体输送管线排布、模块化设备框架搭建的现场作业中，这类弧形夹紧构件是解决环类部件与圆管状框架快速固定的核心连接件，尤其适配小口径塑料管线、轻型实验台架、小型物料输送管路的辅件安装场景，不需要额外焊接或者在管材上打孔攻丝，就能实现安装环与管架的可靠锁紧，避免管材表面被破坏，也方便后期管线调整、辅件移位时的拆装作业。从结构设计逻辑来看，构件主体采用半圆弧内凹面作为贴合基准，圆弧曲率完全匹配常用规格圆管的外轮廓弧度，安装时内弧面与管材外壁完全贴合，接触面积远大于普通平板压块，锁紧后不会出现应力集中压伤塑料管材的问题，也能避免长期受振动后出现夹紧松动、辅件移位的情况。构件两端做了圆弧过渡处理，没有尖锐棱角，

　　一方面是避免安装作业时划伤操作人员，另一方面也能减少构件自身的应力集中点，在反复拆装、长期受交变载荷的工况下不会出现端部开裂的问题，适配塑料材质本身的力学特性。构件上共设置三个安装孔位，两端的大孔径孔位用于穿设锁紧螺栓，安装时两个螺栓同步拧紧，能让夹紧力沿构件长度方向均匀分布在管材接触面上，不会出现单侧压紧导致的构件翘边、贴合不严的问题；中间的小孔径孔位为定位孔，预装时可以先通过该孔穿入定位销，将构件与待固定的安装环预先对位，避免拧紧螺栓过程中构件出现偏移，降低现场安装的对位难度，提升装配效率。从安装边界来看，该构件的内弧半径适配常规直径的圆管状框架，整体厚度控制在满足夹紧强度的最小范围内，不会占用过多管架周边的安装空间，

　　在排布密集的管线组中也能顺利安装，不会和相邻管线、其他辅件产生干涉；三个孔位的中心距经过匹配设计，锁紧螺栓选用常规规格的标准件，不需要定制特殊规格的紧固件，现场维修更换时可以直接取用通用五金配件，降低运维备件的储备成本。在实际使用场景中，这类夹紧件常被用于轻型物料输送管道的传感器安装环固定、实验室气路管线的阀件安装座固定、小型自动化设备的外围管线辅件固定，相比传统的喉箍类固定件，它的刚性更好，固定后安装环不会沿管材周向转动或者轴向滑动，能保证被固定的环类部件位置精度，满足需要精准定位的辅件安装要求。设计过程中针对塑料材质的蠕变特性，特意在螺栓孔位处做了局部加厚处理，避免长期受压后孔位出现塑性变形导致锁紧力下降；

　　构件的外表面做了平整处理，没有多余的凸起结构，积尘后容易清理，适配有洁净要求的作业场景。安装时不需要复杂的专用工具，只用普通的内六角扳手或者开口扳手就能完成锁紧作业，单人即可完成全部安装流程，在高空管线排布、狭小空间内的设备装配场景下，能大幅降低作业难度，缩短安装周期。
