法兰对接式液体膨胀蓄压容腔结构

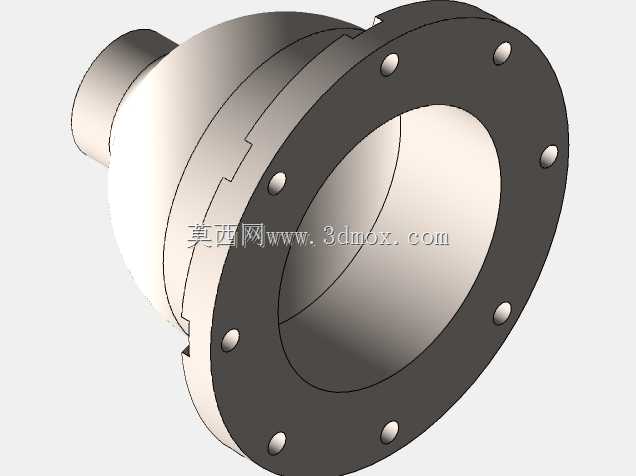

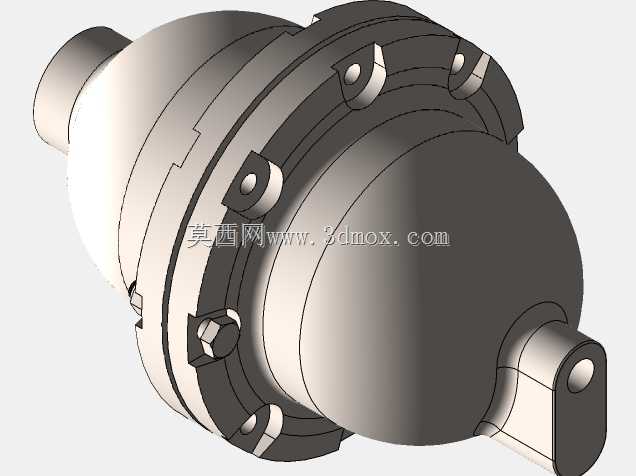

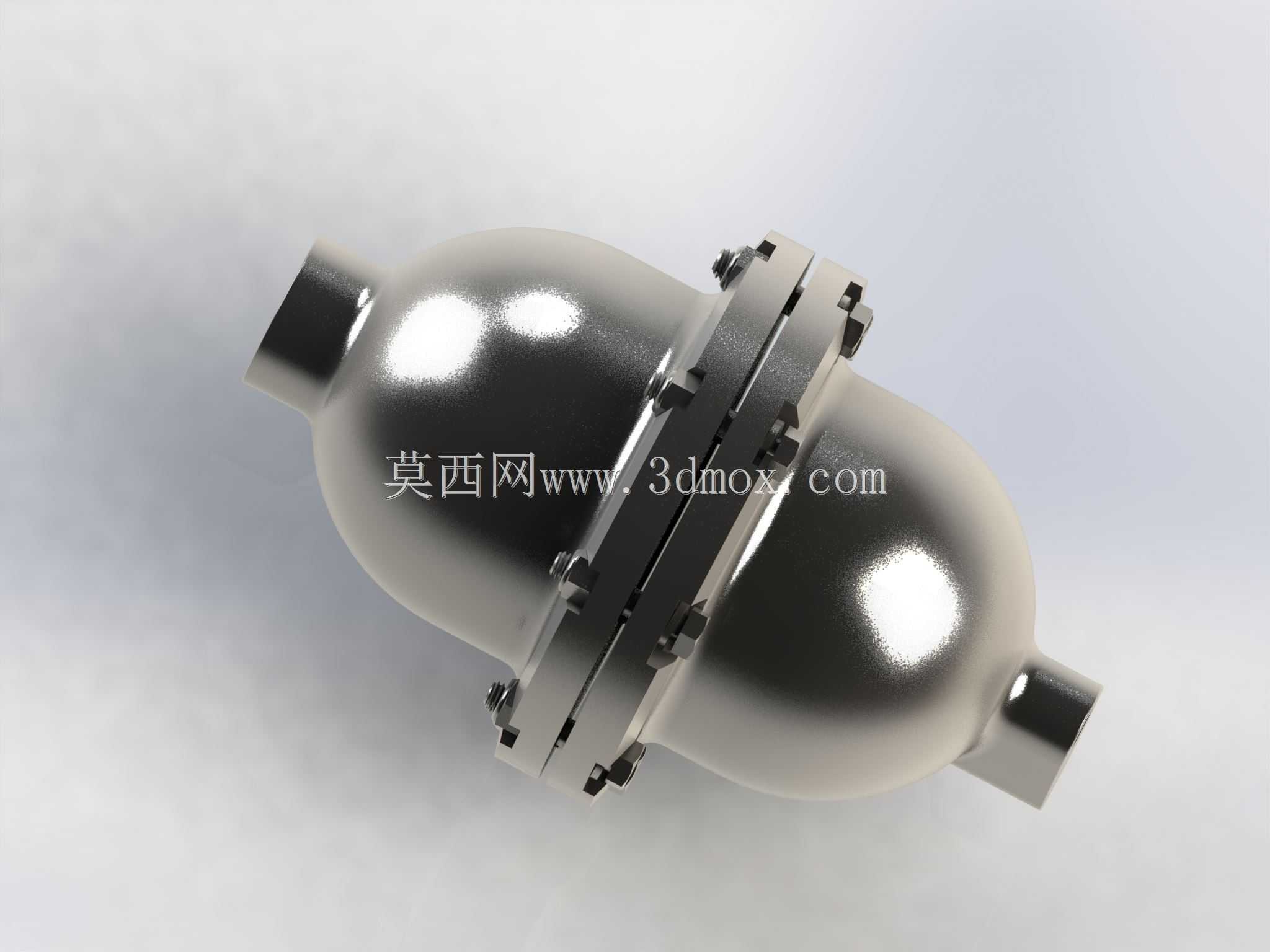

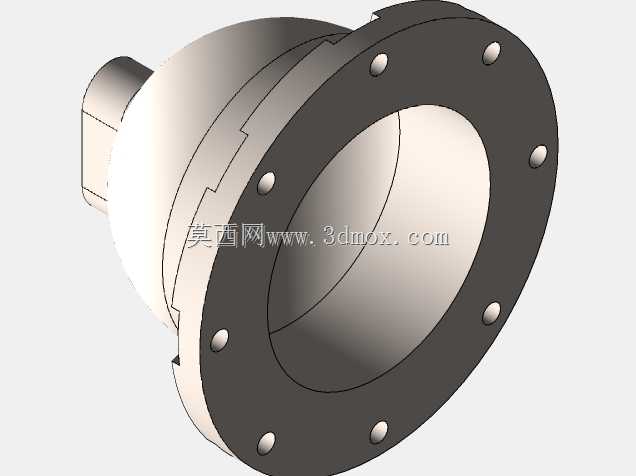

　　在石油钻采井口、化工流体输送、液压动力回路这类存在密闭容腔的工况场景里，管路内的流体受温度骤升、泵组启停水击、外部热源传导影响时，会出现体积异常膨胀的情况，若管路系统没有预留缓冲容腔，瞬时升高的压力会直接冲击管壁、密封面甚至承压薄弱点，轻则造成密封垫片刺漏、焊缝开裂，重则引发管路爆裂、介质喷溅的安全事故，这款蓄压容腔就是针对这类瞬时超压场景设计的缓冲部件。从结构设计逻辑来看，整体采用对称椭球形腔体构型，相比圆柱形筒体，椭球壳的薄膜应力分布更均匀，相同壁厚下的承压能力提升30%以上，同时腔体中部采用对开法兰加螺栓紧固的连接形式，法兰密封面采用突面结构搭配耐介质腐蚀的缠绕垫片，既保证腔体内部的密封可靠性，也方便后期拆解检查内部清洁度、

　　更换易损密封件。两端的连接接口采用同轴等径设计，接口形式为外螺纹加焊接坡口的复合结构，既可以直接与同管径的工艺管路对焊连接，也可以通过螺纹转接头适配不同管径的支路，安装时不需要额外调整管路走向，只要保证两端接口与管路同轴度偏差不超过1.5mm，就能避免额外的安装应力作用在腔体上。在功能实现上，腔体内部预留了占总容积35%左右的气相缓冲空间，当管路内液体受热膨胀压力升高时，多余的液体会涌入容腔内部，压缩气相空间实现压力吸纳，将管路系统的瞬时压力波动控制在额定工作压力的1.1倍以内，避免压力持续攀升触发爆破片动作或者造成管壁过载。设计过程中针对法兰螺栓的排布做了等距圆周优化，8套高强度螺栓沿法兰节圆均匀分布，

　　预紧时按照对角分次拧紧的工艺要求操作，就能保证法兰面各点的压紧力均匀，不会出现局部密封压合不实的问题；腔体两端的接口根部做了圆弧过渡处理，避免直角结构造成的应力集中，在循环压力载荷作用下的疲劳寿命比直角接口结构提升两倍以上。从安装边界来看，这款容腔的整体轴向长度控制在常规管路三通的安装尺寸范围内，最大外径比连接管路的外径大120mm，现场安装时不需要额外扩大管路安装空间，既可以水平安装在水平管段的上方，也可以垂直安装在立管的支路位置，安装位置要避开管路的最低积液点，防止固体杂质沉积在腔体内部影响缓冲容积。实际选型应用时，需要根据管路系统的总容积、流体的体积膨胀系数、最高工作温度来匹配对应容积的容腔，

　　保证容腔的有效缓冲容积能够吸纳最大温升下的液体膨胀量，同时腔体的额定工作压力要比管路系统的最高工作压力高一个压力等级，避免长期承压运行出现塑性变形。在液压系统的闭式回路里，这类容腔还可以替代小型隔膜式蓄能器，吸收泵组输出的流量脉动，降低回路的压力振动，相比隔膜式蓄能器，这种纯腔体结构没有运动密封件，不需要定期充注氮气，维护成本更低，适合在介质清洁度不高、维护频次低的野外工况下使用。在井口作业的节流管汇上安装这类容腔，能够在井下压力突然升高、节流阀动作不及时的瞬间，吸纳一小部分高压流体，延缓压力上升的速度，给操作人员留出应急处置的反应时间，避免压力瞬间顶开密封装置造成井喷风险。结构建模过程中，椭球腔体的曲面采用G2连续过渡，保证曲面曲率无突变，后续做有限元应力分析时不会出现局部应力奇异的问题，法兰的螺栓孔位置、密封面的粗糙度要求都按照压力容器相关标准设定，加工时可以直接参照三维模型导出的工程图进行下料、焊接、机加工，不需要二次调整尺寸。
