装瓶机热丝分层阴影视板结构设计

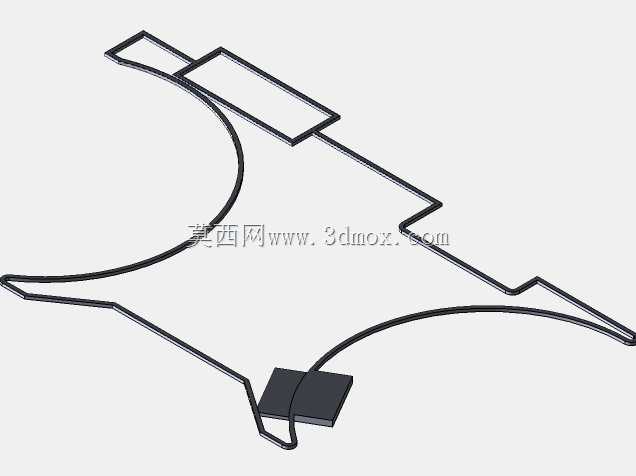

　　在瓶装饮品、日化灌装这类连续化包装生产场景里，装瓶机的精密定位部件直接决定了整线的运行稳定性，其中用于非工作状态下遮蔽光路、提供分层定位基准的阴影视板，是容易被忽略但直接影响检测精度的核心小部件。这次设计的热丝成型阴影视板，采用三层嵌套的轮廓构型，整体外轮廓顺着装瓶机工位的避让空间做了圆弧收边，两侧的大圆弧段刚好适配工位转盘的旋转半径，不会在转盘带瓶转动时发生剐蹭，中间的矩形框段是热丝的固定安装位，底部的小方块凸台是定位销的卡接位置，安装时直接卡入工位架的定位槽即可，不需要额外做复杂的调平操作。

　　从功能实现逻辑来看，这个部件采用分层叠装的结构逻辑，上层轮廓做了收窄处理，刚好覆盖检测光路的最外沿边界，下层做了两个完整的矩形镂空段，当多层视板堆叠存放时，操作人员的手指可以直接伸入下层镂空位置，轻松把单片视板从堆叠层中提起来，不会因为薄片件吸附粘连导致取件困难，这一细节是针对产线快速换型需求做的优化——以往的单片式视板堆叠后容易因为表面光洁度高形成真空吸附，换型时要逐片抠取，单次换型要多花近十分钟，这个镂空结构直接解决了取件难的问题。

　　热丝型材的成型工艺适配性也是设计时重点考量的维度，整个视板的弯折路径没有锐角拐点，所有转角都做了适配热丝弯折半径的圆弧过渡，热丝弯折时不会因为应力集中出现断裂，成型后轮廓的尺寸一致性可以控制在0.2mm以内，完全满足装瓶机检测工位的定位精度要求。安装边界上，整个部件的最大外伸尺寸没有超出工位架的安装面范围，突出安装面的高度控制在8mm以内，不会和上方的检测探头、下方的输送托板产生运动干涉，不管是适配新设备预装还是老设备的备件替换，都不需要对原有工位结构做任何改动，直接替换原有视板即可投入使用。

　　实际生产验证中，这种构型的视板因为没有多余的突出结构，日常清洁维护时可以直接用无尘布擦拭整个表面，不存在清洁死角，不会因为积灰残留影响光路遮蔽效果。热丝材质本身的抗形变能力也适配装瓶机车间的温湿度环境，不会因为车间定期的高温清洗出现轮廓翘曲，长期使用后的尺寸漂移量远低于检测工位允许的误差阈值。从结构受力角度看，整个视板的受力点集中在底部的定位凸台和中间的热丝固定位，两个位置的型材截面做了局部加厚处理，安装拧紧时不会出现型材变形，反复拆装也不会出现固定位滑牙的问题，相比传统的薄金属片裁切视板，使用寿命可以提升三倍以上。

　　在产线实际运行时，这个视板的分层结构还能起到辅助光路校准的作用，上层的外轮廓可以快速对齐检测光路的边界，下层的矩形镂空可以作为校准基准块，每次设备点检时不需要额外拿校准块，直接通过视板的镂空位置就能快速确认光路偏移量，大幅缩短日常点检的耗时。针对不同灌装瓶型的换型需求，这个视板的轮廓可以通过调整热丝的弯折参数快速调整，不需要开模制作专用的裁切模具，小批量备件生产的周期可以压缩到几小时内，完全适配柔性灌装产线的快速换产需求。
