包装生产线用盒体推送输送机构

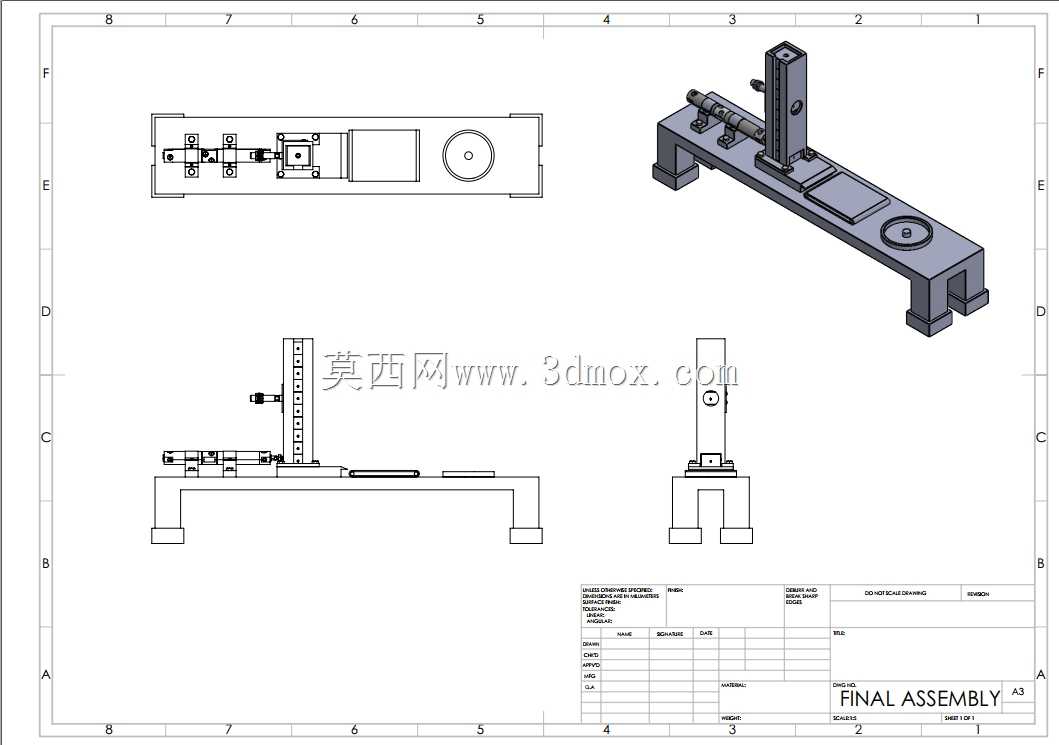

　　在快消品、食品、医药类产品的后端包装工序中，盒体的定向输送与精准上料是衔接前段装料、后段封盒工序的核心环节，这套送盒机构正是针对该场景开发的专用执行单元，可直接集成入直线式包装生产线，替代人工完成纸盒、塑料盒的单工位定向推送作业。从实际产线适配角度看，该机构采用卧式长底座安装结构，底座两端设置带安装孔的支撑脚，可直接通过螺栓固定在生产线的铝型材机架或钢制工作台面上，安装时需保证底座上表面与生产线输送面的高度差控制在±0.2mm范围内，避免盒体推送过程中出现卡滞、偏移问题。机构的执行端采用气缸驱动的直线推送结构，搭配竖直安装的定位挡块组件，可在盒体到达指定工位时完成侧向定位，确保推送动作的重复定位精度控制在0.1mm以内，

　　适配边长80-200mm范围内的方形、矩形盒体输送需求。设计阶段优先考虑了产线换型的便捷性，推送行程可通过调整气缸磁性开关的安装位置实现无级调节，定位挡块的高度也可根据盒体高度做上下调整，无需更换核心零件即可覆盖多规格盒体的送料需求，大幅降低中小批量包装产线的换型成本。从结构布局来看，驱动气缸沿底座长度方向布置，动力传输路径短，推送过程无多余传动间隙，运行时的振动幅度可控制在0.05mm以内，不会对周边的检测、装料工位造成干扰；底座上预留的圆形安装位可加装盒体到位检测传感器，实现与生产线主控系统的信号联动，做到有盒推送、无盒待机，减少空行程带来的气源损耗。机构的支撑立柱采用加厚钢板焊接而成，与底座之间通过螺栓加定位销的连接方式固定，

　　长期运行不会出现立柱倾斜、定位偏移的问题，立柱上的导轨安装面经过精铣加工，直线度公差满足IT7级精度要求，保证推送滑块运行顺畅无卡顿。在实际应用中，该送盒机构的推送节拍可达到30次/分钟，完全匹配中速包装生产线的运行节奏，相比传统的皮带式送盒结构，这种刚性推送的方式不会出现盒体打滑、位置偏移的问题，尤其适合表面光滑、重量较轻的纸质包装盒输送，可有效避免因送料位置偏差导致的封盒不良、装料错位等质量问题。安装边界方面，整套机构的横向占用空间沿底座长度方向延伸，宽度方向仅需预留300mm的安装空间即可，不会过多占用生产线的横向布局空间，对于现有老旧包装线的升级改造也有较好的适配性，无需对原有生产线的机架结构做大规模改动，

　　仅需匹配对应安装孔位即可完成加装。结构细节上，所有与盒体接触的推送块、定位块端面都做了圆角倒钝处理，不会刮花盒体表面的印刷涂层，满足食品、美妆类产品对包装外观质量的要求；气路接口全部设置在底座侧面，布线时可沿底座侧边的走线槽布置，避免气路管线与运动部件发生摩擦干涉，延长管线使用寿命。
