工业设备透明防护外壳结构设计

　　在工业生产现场的各类精密加工、检测类设备周边，这类透明防护外壳是兼顾操作可视性与安全隔离的核心配套结构件，常见于小型自动化装配工位、实验室精密测试台、电子元器件分拣设备的外围防护场景，既能够阻隔设备运行过程中可能产生的碎屑飞溅、误触风险，又不会遮挡操作人员观察内部机构运行状态的视线，相比全封闭金属护罩，在需要频繁确认内部工位状态的场景下实用性更强。

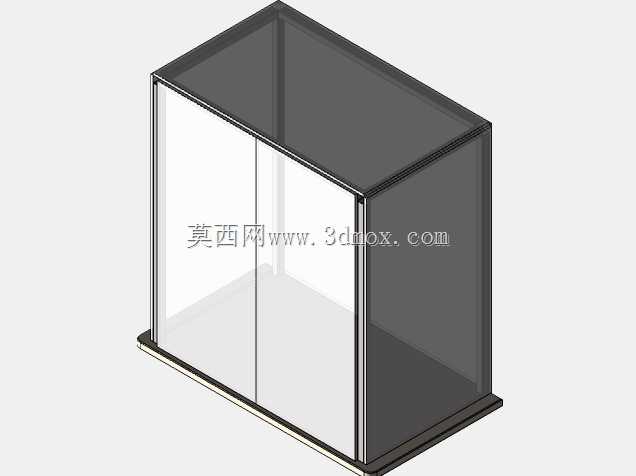

　　这款防护外壳采用透明聚碳酸酯板材与金属框架结合的结构，底部适配1英寸厚度的镀铝安装底座，安装时可直接通过底座预留的安装孔位与设备台架完成固定，不需要额外制作转接支架，适配多数台式小型工业设备的安装边界。框架部分采用薄壁金属型材弯折成型，拼接处做了密封处理，既能够为透明板材提供足够的支撑强度，避免板材受外力冲击出现变形碎裂，也能防止加工过程中的切削液、粉尘从拼接缝隙进入护罩内部堆积。透明板材选用高抗冲的Lexan材质，相比普通亚克力材料，抗冲击强度更高，即便受到小型零件的意外撞击也不易出现碎裂飞溅的问题，表面做了硬化处理，日常擦拭清洁时不容易留下划痕，长期使用也能保持较好的透光性，不会因为划痕积累影响观察视线。

　　设计过程中优先考虑了现场安装与后期维护的便利性，护罩的滑动门采用双开平移结构，轨道集成在底部底座的上沿，不需要额外在设备台面上开槽，开门时门扇沿轨道向两侧滑动，不会占用护罩前方的操作空间，适合安装在工位间距较小的生产线上。门扇与框架的贴合处加装了缓冲密封条，关闭时能够起到一定的防尘降噪作用，同时避免门扇关闭时与金属框架发生硬碰撞产生噪音或掉漆。框架的顶部做了折边包边处理，没有裸露的锐角，避免操作人员在设备周边走动、调试时被划伤。

　　从安装边界来看，整个护罩的底部轮廓与1英寸厚镀铝底座完全匹配，底座向外延伸出窄边结构，既能够提升护罩放置的稳定性，也可以作为安装时的定位基准，安装时只需要将底座与设备台架的定位孔对齐，拧紧紧固件即可完成固定，不需要复杂的调平步骤。护罩的内部净空尺寸预留了足够的余量，不会与内部设备的运动机构发生干涉，设计时已经考虑了内部机构的运动行程，即便设备运行时部件有小幅的位置移动，也不会触碰护罩内壁。

　　在实际使用场景中，这类防护外壳还可以根据需求在侧面预留走线孔、传感器安装位，方便配套安装安全光栅、状态指示灯等配件，不需要后期在护罩上二次打孔破坏结构。金属框架的表面做了喷塑处理，耐油污、耐切削液腐蚀，在机加工、装配类车间的环境下长期使用也不会出现锈蚀掉漆的问题。透明板材与金属框架的连接采用嵌入式压条固定，后期如果板材出现意外损坏，只需要拆开压条即可更换板材，不需要整体更换整个护罩，能够降低后期的维护成本。

　　不同于大型设备的全封闭安全防护罩，这款小型透明防护外壳更适配台式小型设备的防护需求，整体重量较轻，两个人即可完成搬运安装，不需要借助吊装设备，对于后期需要调整设备布局的生产线来说，挪动移位也十分方便。结构设计上没有采用复杂的异形曲面，所有板材均为平面裁切、型材为标准弯折件，加工工艺简单，不需要开模即可生产，无论是单件定制还是小批量加工都能控制成本，适配不同尺寸的小型设备防护改造需求。在实际选型时，只需要确认内部设备的长宽高尺寸，对应调整护罩的框架裁切尺寸即可快速衍生出不同规格的同系列防护外壳，结构通用性较强。
