电火花加工机床水平旋转电极安装结构

　　这套结构是电火花成型加工设备的配套功能附件，主要用于拓展常规EDM机床的加工能力，解决常规Z轴直上直下进给无法加工的侧向复杂型腔、斜向微细结构、半模侧部精细特征的加工难题。在精密模具加工场景中，不少注塑模、压铸模的半模侧壁存在细微的加强筋槽、标识字符、倒扣微结构，常规直柄电极无法从Z轴方向直接进给加工，若拆分电极多次装夹找正，不仅会累积装夹误差，还会大幅增加辅助工时，这套旋转附件就是针对这类工况设计的加装组件。

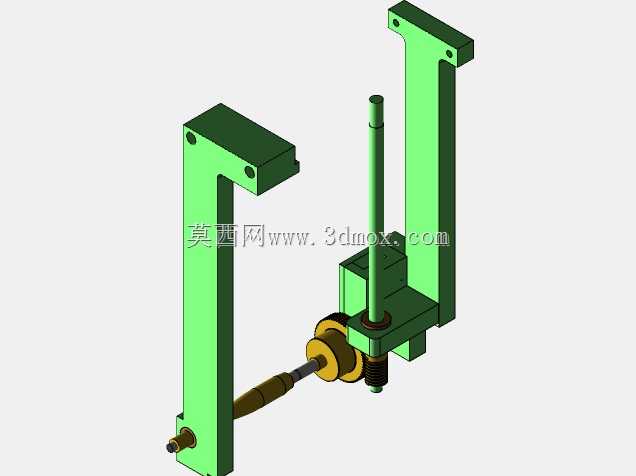

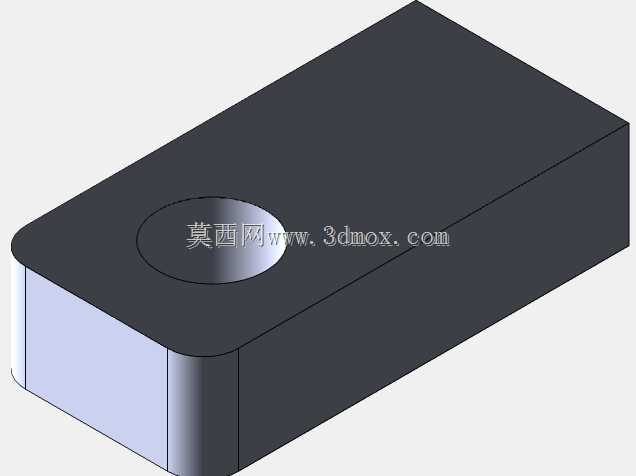

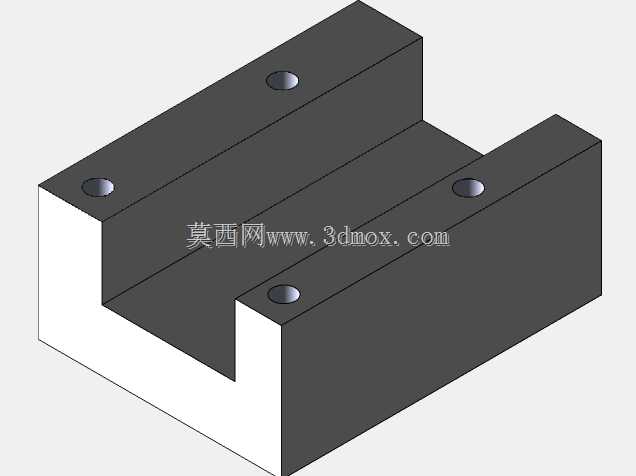

　　从结构布局来看，整套组件采用双侧立式支撑臂作为安装基体，支撑臂上端预留的安装孔位可直接适配常规EDM机床的主轴安装端面，不需要对原有设备的主轴结构做破坏性改装，安装时仅需通过螺栓将支撑臂锁紧在主轴端面的原有螺孔上，即可完成组件的固定，支撑臂的跨距、安装孔的中心距均匹配市面主流中大型电火花机床的主轴安装尺寸，加装后不会与机床的工作液槽、工件装夹平台产生运动干涉。支撑臂采用加厚的矩形截面结构，经过有限元刚度校核，在电极进给加工的过程中，不会因为放电反作用力产生侧向形变，保证电极旋转过程中的同轴度误差控制在微米级，避免加工过程中出现电极偏摆导致的型腔尺寸超差。

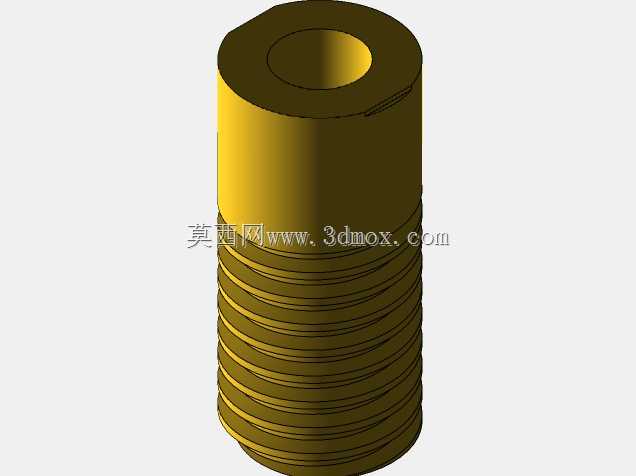

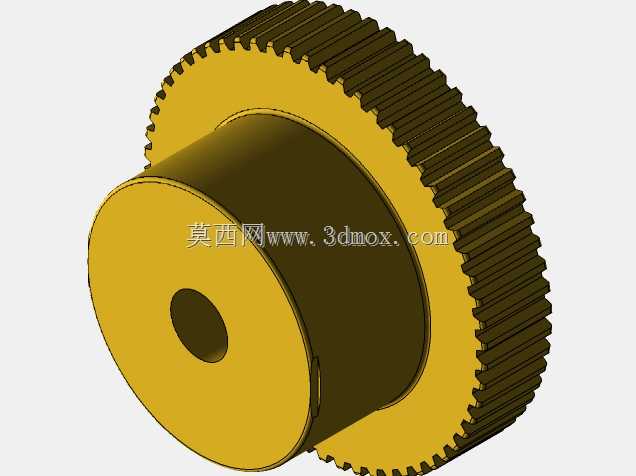

　　组件的核心功能单元集成在双侧支撑臂的下部，包含电极装夹杆、旋转传动副、轴向进给调节结构、角度锁紧机构几个部分。电极装夹杆采用标准的ER夹头接口，可直接装夹直径0.5mm到8mm的常规铜电极、石墨电极，不需要额外定制非标电极装夹柄，降低了电极的制备成本。旋转传动副采用消间隙齿轮结构，传动过程中无回程间隙，电极的旋转角度可通过外接的伺服驱动信号实现精准控制，旋转角度分辨率可达0.01度，可满足多方位侧向加工的角度定位需求。轴向进给调节结构采用细牙螺杆传动，手动调节的进给分辨率可达0.005mm，在加工深度较浅的微细结构时，可实现精准的深度进给控制，避免进给过量导致的电极烧伤或者工件过切。角度锁紧机构可在电极旋转到指定加工角度后，将旋转轴完全锁死，避免加工过程中因为放电冲击力导致电极角度偏移，保证加工位置的一致性。

　　在实际加工应用中，这套附件的工作流程与常规EDM加工逻辑完全兼容，操作人员不需要重新学习复杂的操作逻辑：安装时先将双侧支撑臂固定在机床主轴端面，找正装夹杆的径向跳动量在允许范围内，再将制备好的电极装夹到夹头中，通过旋转传动副将电极调整到需要的加工角度，锁紧角度固定机构，之后即可按照常规的电火花加工参数设置放电间隙、脉冲宽度、电流大小，通过机床主轴的Z轴进给带动整套组件靠近工件，待电极到达加工位置后，可通过组件自带的轴向微调结构实现小行程的精准进给，完成侧向结构的放电加工。针对半模类工件的加工，这套结构可实现水平方向的电极进给，电极从工件侧部水平沉入加工位置，不需要将工件做90度翻转装夹，避免了大型半模工件翻转装夹的找正难度，也消除了工件翻转带来的装夹变形风险，尤其适合重量超过50公斤的大型模具半模的侧部微细结构加工。

　　从安装边界来看，整套组件加装后，在机床主轴下端的延伸长度为185mm，双侧支撑臂的外侧总宽度为120mm，组件下部的旋转单元在水平方向的最大旋转半径为45mm，在加工行程范围内，不会与工件台面上的平口钳、永磁吸盘等常规装夹工具发生碰撞。组件的所有外露结构都做了密封处理，可耐受电火花工作液的长期冲刷，不会因为工作液渗入传动结构导致旋转卡顿或者锈蚀，日常维护仅需定期在传动部位涂抹少量润滑脂即可，不需要复杂的拆解保养。在加工带斜度的侧向结构时，这套组件还可配合机床主轴的C轴旋转功能，实现空间任意角度的电极进给，可加工常规三轴EDM无法完成的空间斜孔、三维曲面侧槽等复杂结构，大幅拓展了原有设备的加工范围，对于中小型模具加工车间来说，不需要购置多轴电火花设备，仅需加装这套附件即可完成大部分复杂侧部结构的加工，有效降低了设备投入成本。

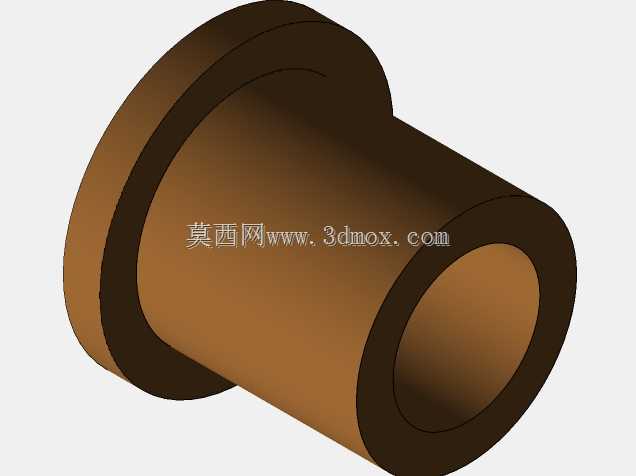

　　结构设计过程中，研发人员针对EDM加工的特殊工况做了多处优化：所有导电部位都做了绝缘隔离处理，避免旋转传动部件因为导通放电出现电蚀损伤；电极装夹部位采用了硬质合金衬套，长期装夹电极不会出现夹头磨损导致的装夹精度下降；支撑臂的表面做了硬质阳极氧化处理，可耐受工作液的腐蚀，同时表面硬度较高，日常操作中磕碰不会产生明显的凹痕，长期使用仍能保持安装基准面的平面度。在实际试加工验证中，采用这套附件加工H13模具钢的侧部0.3mm宽密封槽，加工后的槽宽尺寸误差可控制在0.01mm以内，槽壁的表面粗糙度可达Ra0.8，完全满足精密模具的加工要求，加工效率相比采用拆分电极多次装夹的工艺提升了60%以上，同时大幅降低了操作人员的装夹找正劳动强度。
