瓶盖拆卸工具用凹槽切割EDM电极结构

　　在包装产线的日常运维里，瓶盖拆卸工具是频繁接触PET瓶、玻璃瓶装饮品封盖的易耗工装，这类工具的头部凹槽如果采用常规铣削加工，很容易因为刀具让刀出现槽位尺寸偏差，导致拆盖时打滑、刮伤瓶盖表面，甚至卡滞在瓶盖防滑纹里影响产线节拍，而采用EDM电极放电加工凹槽，能很好规避切削力带来的变形问题，这个电极就是专门针对瓶盖拆卸工具的凹槽加工需求设计的。

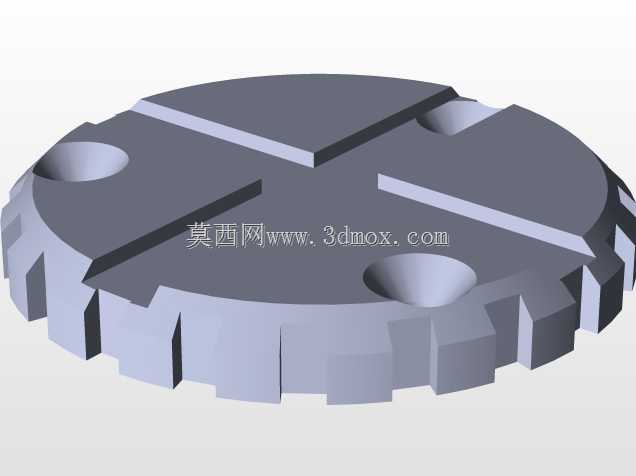

　　从实际加工场景来看，台式EDM在伸卡模式下作业时，电极的装夹同轴度直接决定凹槽的位置精度，这个电极的上部采用阶梯轴结构，最上端的细轴段是和EDM主轴夹头配合的装夹位，直径公差控制在h6级别，装夹后径向跳动不超过0.005mm，中间的轴肩是定位基准面，贴紧主轴端面后就能锁定电极的轴向位置，不需要每次加工前重新对刀找正，能缩短单件加工的辅助时间。下部的圆盘基座是电极的工作部分载体，圆盘上开有两个对称的小孔，是用来固定沉降片的安装位，沉降片采用紫铜材质，放电损耗比普通黄铜电极低30%左右，加工出来的凹槽表面粗糙度能达到Ra1.6以下，不需要后续手工抛光就能直接使用。

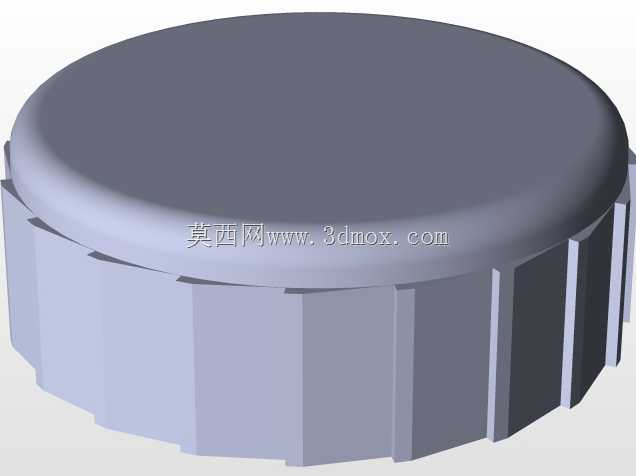

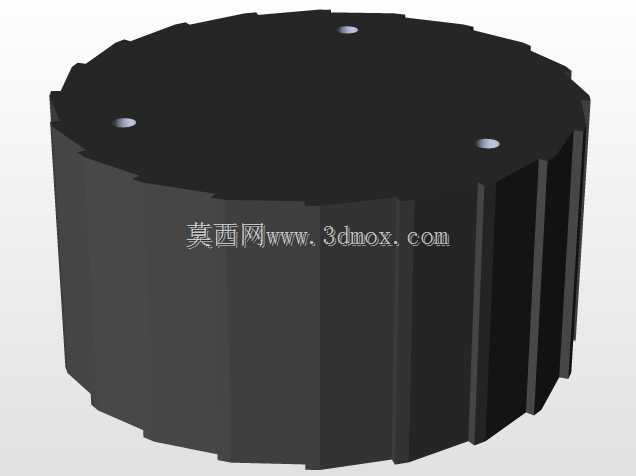

　　设计这个电极的时候，首先要匹配瓶盖拆卸工具头部的凹槽轮廓，拆卸工具的头部是带周向防滑齿的圆柱结构，需要加工的凹槽是沿圆周均匀分布的6个轴向槽，用来卡合瓶盖的防滑棱，所以电极的工作端轮廓和凹槽形状完全共轭，放电间隙单边预留0.08mm，刚好匹配EDM粗加工到精加工的放电参数要求，不需要后续换电极做二次精加工。电极的圆盘基座外径比待加工的拆卸工具头部外径大2mm，加工时能完全覆盖槽位的整个加工区域，不会出现边缘放电不完整的缺料问题。基座侧面做了周向滚花结构，不是为了手动拧动，而是在电极存放、转运的时候增加摩擦力，避免光滑圆柱面滑落磕碰工作端轮廓，毕竟紫铜电极材质偏软，一旦磕碰出现凹坑，加工出来的凹槽就会有凸起，直接导致拆盖工具卡滞。

　　从安装边界来看，电极总长度控制在120mm，装夹后伸出主轴夹头的长度是85mm，刚好适配台式EDM的主轴行程范围，不会出现加工到行程极限还没达到槽深的情况，工作端的槽深加工范围是0-15mm，能覆盖市面上绝大多数28mm、38mm口径瓶盖对应的拆卸工具凹槽深度要求。电极的阶梯轴过渡位置做了R0.5的圆角过渡，避免应力集中导致电极在反复装夹、放电冲击下出现轴根断裂的问题，毕竟EDM加工时虽然没有切削力，但脉冲放电带来的微小振动长期累积，直角过渡位置很容易产生疲劳裂纹。

　　实际使用的时候，这个电极不需要做复杂的分中操作，因为轴肩定位已经保证了轴向位置，装夹后只需要用百分表打一下圆盘基座的外圆径向跳动，调整到0.01mm以内就可以开始加工，加工时采用负极性加工参数，脉冲宽度12μs，脉冲间隔8μs，加工电流3A，就能稳定实现每分钟0.8mm的进给速度，加工一个凹槽的时间只需要40秒左右，比铣削加工效率高40%，而且加工出来的槽位一致性好，批量加工的拆卸工具互换性强，不需要逐个修配。另外，电极上的沉降片是可更换结构，当放电损耗达到0.2mm的时候，只需要松开固定小孔里的紧定螺丝，更换新的沉降片就可以继续使用，不需要更换整个电极，能降低工装的制作成本，毕竟整个电极的基座部分采用45号钢制作，只有工作端的沉降片采用紫铜，材料成本比整体紫铜电极低60%左右。

　　在产线运维的工装制作场景里，这类专用EDM电极往往是针对特定易耗件定制的，不需要追求通用化，只要能稳定保证加工精度、降低制作成本、提升加工效率就是合格的设计，这个电极的结构完全围绕台式EDM伸卡模式的作业特点设计，没有多余的结构，装夹定位简单，损耗件更换方便，能很好满足瓶盖拆卸工具的批量凹槽加工需求，加工出来的拆卸工具在产线上使用时，卡合瓶盖的力度均匀，不会出现打滑刮伤瓶盖的情况，能有效降低拆盖工序的不良率。
