科幻主题手持相量造型道具结构设计

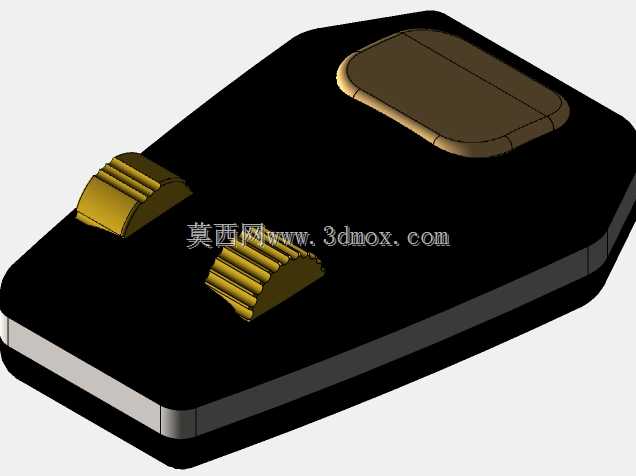

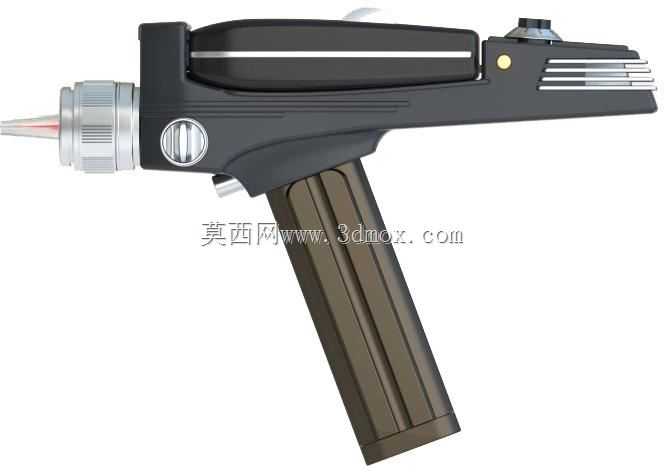

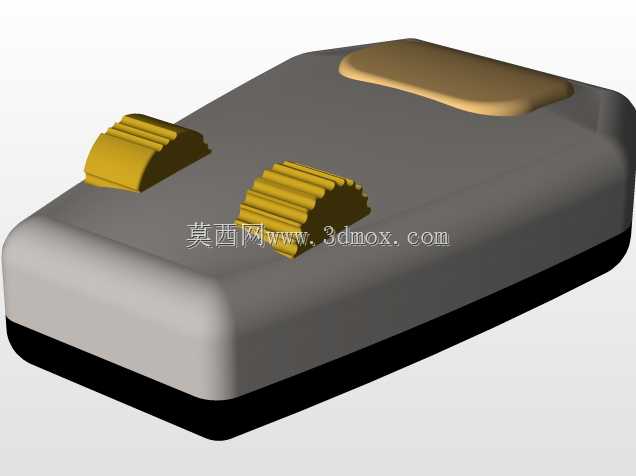

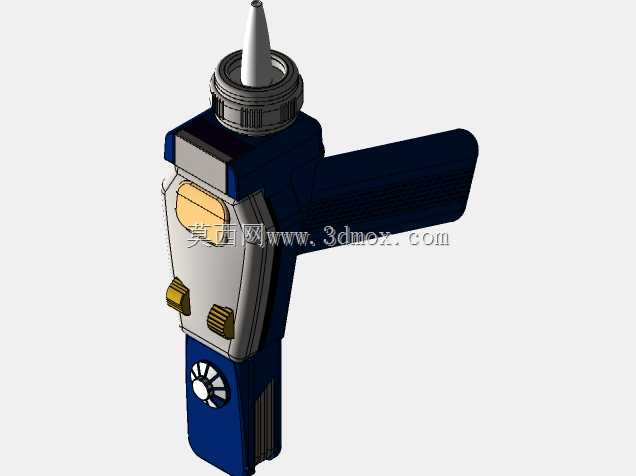

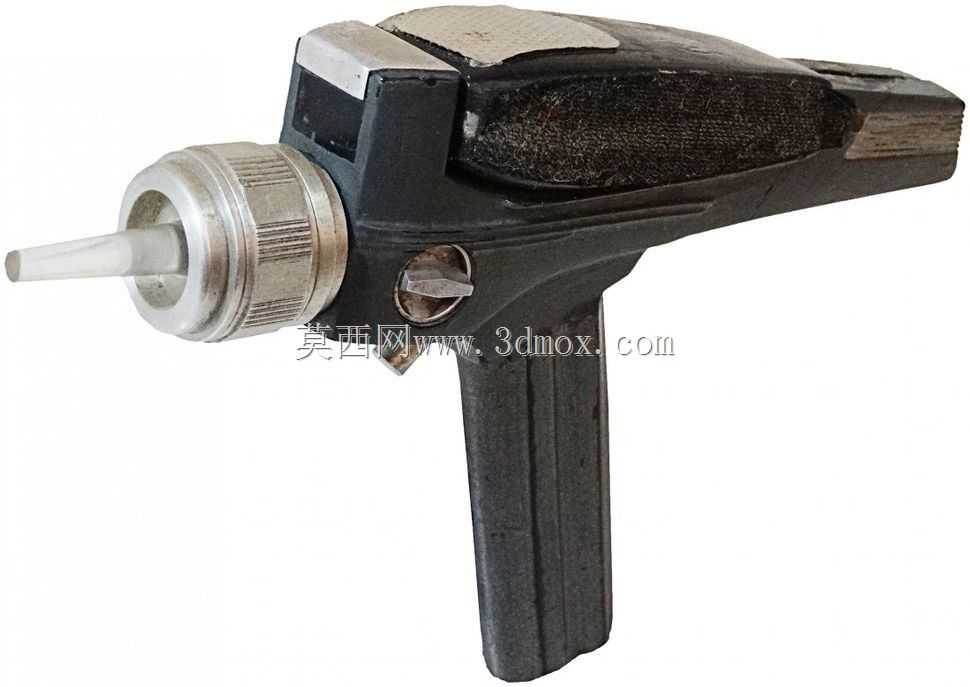

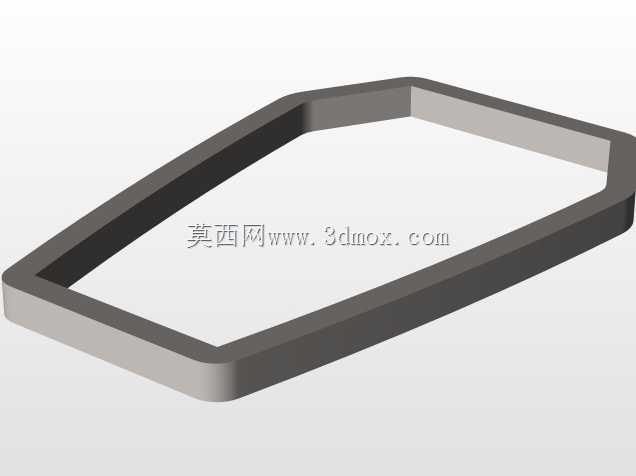

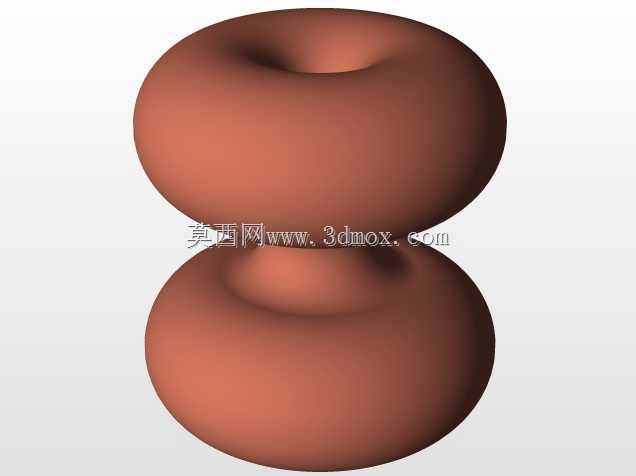

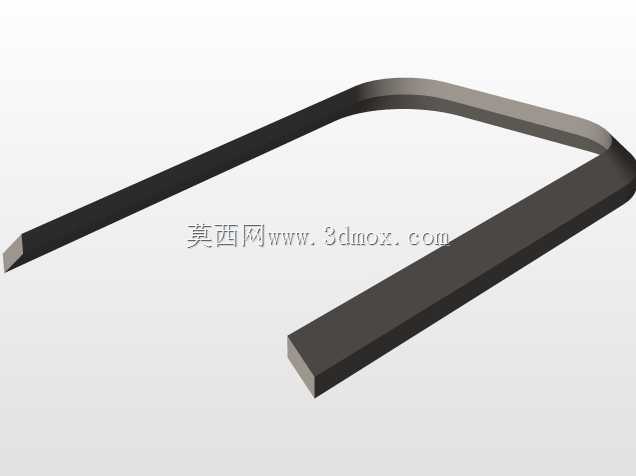

　　这款手持造型的结构设计，最初的构思来自科幻影视IP中的手持设备意象，在结构落地时优先考虑了手持握持的人机工程边界，整体握把部分采用贴合手掌弧度的内收曲面，表面增设纵向防滑棱结构，避免握持时出现滑脱问题，握把的截面尺寸控制在成年男性手掌舒适握持的38mm宽度区间，整体设备总长控制在220mm范围内，前端发射状结构的最大外径为42mm，不会出现手持时前端过重导致的重心偏移问题。从功能分区来看，设备顶部设置了三个不同形态的操控按键，分别对应不同的虚拟功能触发逻辑，按键的凸起高度控制在3mm，按压行程设定为1.5mm，符合常规手持设备的按键操作反馈逻辑，按键周边做了0.5mm的下沉限位槽，避免误触相邻按键。

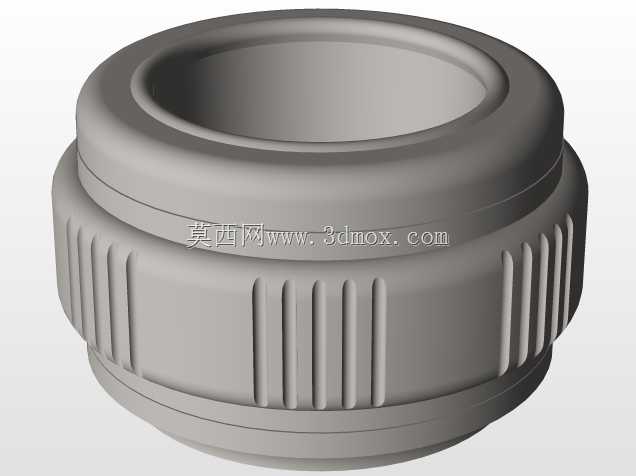

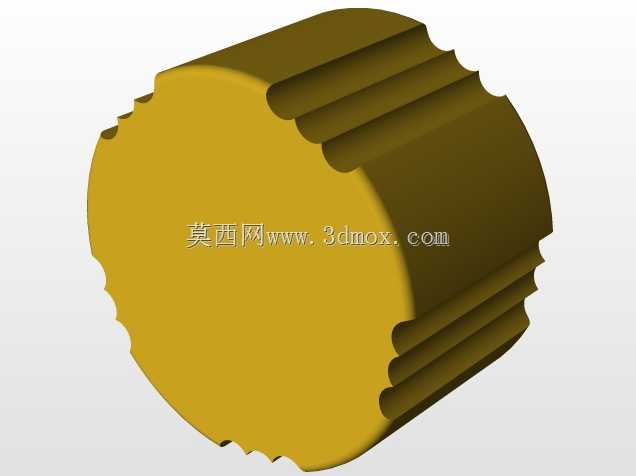

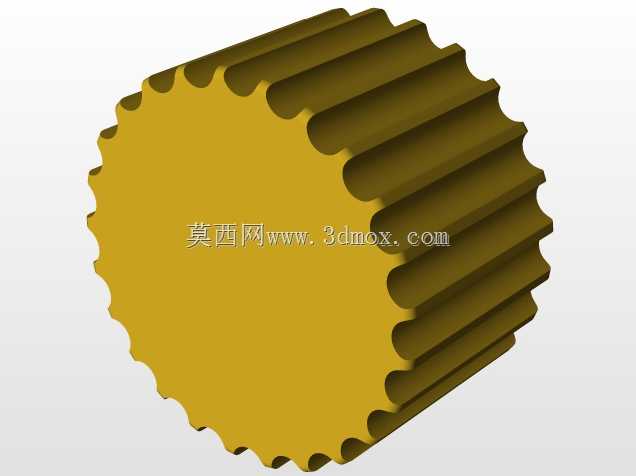

　　前端的锥形输出结构采用阶梯式轴段设计，最前端的细径段做了圆角过渡，避免尖锐边缘带来的安全隐患，锥形结构与主体的连接部位设置了滚花纹理的调节环，可实现前端结构的旋转调节，调节环的滚花间距设定为1mm，摩擦力足够支持单手操作时的旋转调节动作。主体侧面的装饰槽采用内嵌式分层结构，银色装饰条与蓝色主体外壳之间预留0.2mm的装配间隙，可通过卡扣结构实现快速装配，不需要额外的螺丝固定，减少外观面的连接痕迹。设备尾部的调节旋钮采用伞状造型，旋钮表面设置放射状防滑纹，可实现设备参数的微调操作，旋钮的阻尼力矩设定在0.15N·m，调节时不会出现过松打滑或者过紧难以操作的问题。在实际应用场景中，这类结构可作为影视道具的实体原型使用，

　　也可作为主题文创产品的结构基础，经过内部空间适配后还可加装发光模块、音效模块，实现互动展示效果。设计过程中优先考虑了3D打印的成型可行性，所有结构的拔模斜度控制在1°以上，不存在小于1mm的薄壁结构，最小壁厚设定为1.8mm，可支持FDM或者光固化3D打印直接成型，不需要额外添加支撑结构的部位占整体结构的85%以上，减少后期打磨处理的工作量。结构的装配逻辑采用上下壳分体设计，上下壳的连接部位设置定位止口，止口的配合间隙设定为0.1mm，装配后可实现严丝合缝的外观效果，内部预留的空腔尺寸为120mm40mm25mm，足够容纳常规的锂电池、控制电路板以及发声发光组件，不需要额外修改外部结构即可完成功能拓展。

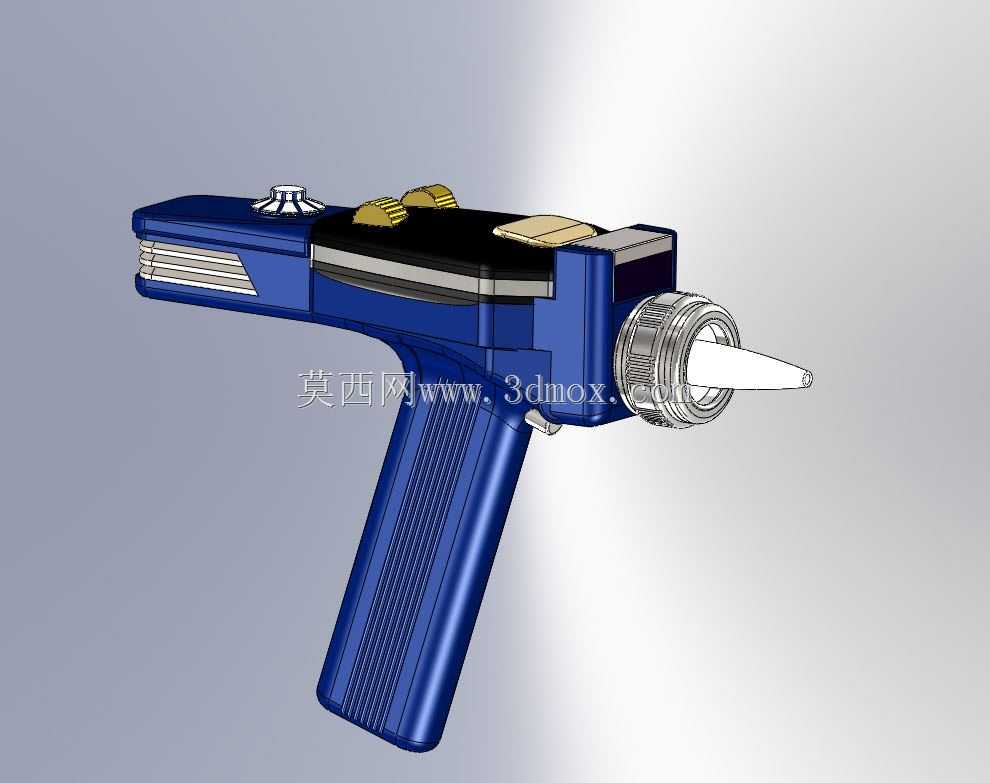

　　握把部分的内部做了加厚筋条设计，筋条厚度为2mm，可提升握持部位的结构强度，即使从1.2m高度自由跌落至水泥地面，也不会出现外壳开裂的问题。前端锥形结构与主体的连接部位设置了定位卡榫，可实现前端结构的快速更换，适配不同造型的前端配件，拓展不同的展示效果。整体外观的分色逻辑采用蓝、黑、金、银四个配色分区，不同配色区域之间通过结构台阶实现自然分界，不需要额外做遮喷处理即可完成分色喷涂，降低后期表面处理的难度。设备顶部的金色按键采用独立零件设计，可通过卡扣装配到主体外壳的预留孔位，按键与孔位的配合间隙控制在0.15mm，按压时不会出现卡滞问题。在结构验证阶段，通过运动仿真确认了所有活动部件的运动行程不存在干涉问题，调节环旋转360°时不会与周边结构发生摩擦，按键按压到底时不会与内部电路板发生硬碰撞，尾部旋钮的调节行程内也不存在结构干涉。这类手持造型结构的设计，打破了常规工业设备的方正造型逻辑，在保证结构强度与装配可行性的前提下，最大化还原了科幻概念中的造型意象，同时兼顾了实际手持操作的舒适度，可直接用于实体道具的生产制作，也可作为同类手持科幻设备的结构设计参考，为文创产品、影视道具领域的结构设计提供可落地的设计方案。
