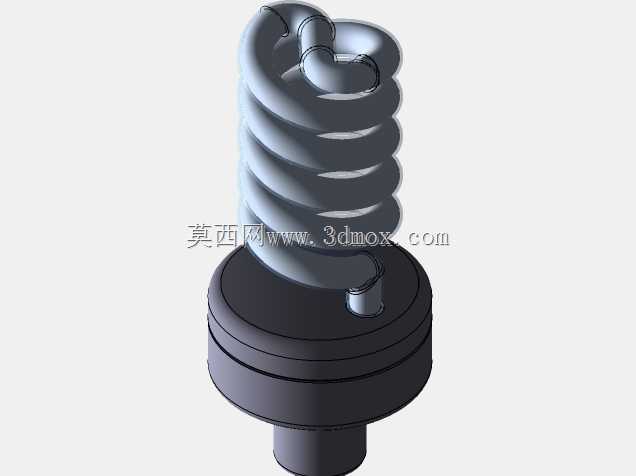

螺旋紧凑型节能荧光灯三维结构设计

　　日常商用与民用照明场景里，紧凑型荧光灯曾是替代传统白炽灯的核心电光源产品，这款螺旋结构的荧光灯模型，完整还原了产品从发光腔体到安装基座的全部结构细节。从实际使用场景来看，这类灯具可适配桌面台灯、吸顶灯改造、楼道公共照明、厂房辅助照明等多种安装环境，相比同功率白炽灯能提升四倍以上的光效，同时具备更长的连续点亮寿命，在LED照明全面普及前，是民用节能照明领域的主流选型产品。

　　从结构设计逻辑来看，螺旋盘绕的灯管结构是这款产品的核心设计亮点，区别于早期U型、双U型的多段拼接灯管，连续螺旋弯折的玻璃腔体可以在有限的高度空间内，排布更长的荧光粉涂覆管段，在不扩大灯具整体径向尺寸的前提下，有效提升灯管的总发光面积，避免多段拼接带来的结构冗余与光效损失。建模过程中需要精准控制螺旋线的导程与升角，保证每一圈灯管之间预留均匀的散热间隙，避免点亮过程中管体局部积热，造成荧光粉老化加速、灯管寿命折损的问题，同时螺旋曲率的控制需要匹配玻璃热弯工艺的成型极限，避免过小的弯折半径造成玻璃管壁厚不均、甚至成型开裂的工艺缺陷。

　　基座部分的结构设计需要兼顾电气连接、部件固定与安装适配三个核心功能，最下端的金属灯头采用标准螺口尺寸，适配市面通用的E27灯座安装接口，建模时严格控制螺纹的牙型角与螺距公差，保证实际安装时的旋合顺畅度，同时保证接触电极的同轴度，避免安装后出现接触不良、灯具闪烁的问题。灯头上方的塑料基座内部预留了镇流器、启动电容等电子元件的安装腔体，腔体的壁厚设计兼顾绝缘防护与散热需求，外壁的多段阶梯结构既可以强化基座的结构强度，也能在装配时起到定位限位的作用，保证灯管与基座的粘接同轴度，避免成品出现歪斜、装配间隙不均的问题。

　　从安装边界尺寸来看，这款螺旋荧光灯的整体径向尺寸控制在普通白炽灯的同等范围内，不需要对原有灯座、灯具灯罩进行额外改造，就可以直接替换传统白炽灯泡，降低用户的替换改造成本。灯管顶端的封闭端做了圆滑过渡处理，避免尖锐结构在安装、运输过程中造成磕碰破损，螺旋管的末端与基座的连接位置做了密封结构设计，保证管内惰性气体的密封性，避免长期使用过程中出现漏气失效的问题。

　　在实际建模过程中，螺旋灯管的曲面构建需要兼顾外观还原与工艺合理性，不能单纯追求视觉上的螺旋形态而忽略玻璃热弯的工艺可行性，每一段管体的曲率变化都需要平滑过渡，避免出现曲率突变的位置，否则实际生产中该位置会成为应力集中点，在冷热交替的工作环境下容易出现灯管炸裂的问题。基座部分的分模线位置设计在阶梯结构的隐蔽处，既可以降低注塑生产的脱模难度，也能避免分模线外露影响产品的外观质感。电极连接位置的结构做了防呆设计，避免装配过程中出现正负极接反的问题，提升批量装配的生产效率。

　　这类紧凑型荧光灯的结构设计，核心是在有限的外形尺寸约束下，最大化平衡光效、散热、安装适配性与生产工艺性，三维建模过程中需要同步考虑后续模具开发、零部件装配、实际使用的全流程需求，不能仅停留在外观曲面的视觉还原层面。比如灯管与基座的配合长度需要控制在合理范围，既要保证粘接固定的结构强度，避免运输、安装过程中灯管脱落，也不能过深占用基座内部的电子元件安装空间，影响镇流器等部件的排布与散热。基座表面的防滑纹路设计，也需要在建模时考虑注塑成型的脱模斜度，避免出现倒扣结构造成生产难度提升。
