桌类连接用金属角撑支撑扣件结构

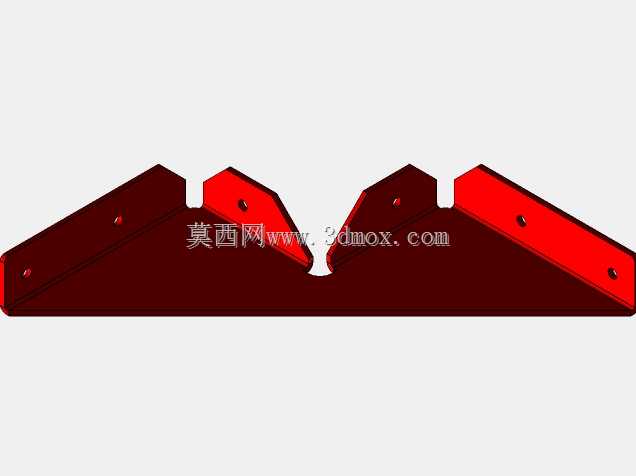

　　在民用家具、工业操作台、工位工作台的桌体结构装配场景中，这类角撑式金属扣件是解决桌面板与支撑框架连接刚性不足问题的常用结构件，很多现场装配的桌架在仅依靠螺丝直连的情况下，长期承受竖向载荷、侧向推拉力时容易出现连接位松动、桌面板偏移、框架角部开缝的问题，这类扣件就是针对这类连接痛点设计的补强结构。从结构形态来看，该扣件采用弯折成型的薄板结构，主体为适配桌角直角连接位的L型弯折基底，在两个连接翼面上分别预留了沉头安装孔位，安装时可通过自攻螺丝或者机丝螺丝分别将两个翼面固定在桌架的横撑端面与桌面板的底面，相比普通的直角角码，该扣件在弯折处做了内凹的让位缺口，这个缺口并非工艺减重设计，而是为了避让桌架焊接或拼接时在角部形成的焊瘤、拼缝凸起，

　　避免安装时扣件无法贴合安装面导致的锁附不实问题，同时在翼板的边缘做了小幅度的翻边压型，这个结构能在不增加板材厚度的前提下提升翼板的抗弯折刚度，避免螺丝锁附过紧时翼板出现翘曲变形。在实际选型应用时，这类扣件的安装边界需要提前匹配桌架的型材尺寸，两个翼板的长度分别对应横撑的贴合面宽度与桌面板底部的允许安装空间，通常这类扣件的翼板宽度不会超过桌架方管的截面宽度，避免安装后突出型材边缘影响后续的饰板安装或者造成人员磕碰，沉头孔的位置设计也避开了型材的壁厚中心，防止螺丝锁附时打偏导致型材侧壁被顶穿。从设计逻辑上看，这类支撑扣件不需要做过高的强度冗余，因为它的核心作用是为桌体角部连接提供额外的约束刚度，而非承担全部的桌体载荷，

　　桌体的主要竖向载荷依然由桌架的支撑腿与横撑承担，扣件的作用是限制角部的相对转动与位移，因此采用薄板冲压成型的工艺即可满足使用要求，相比铸造成型的角撑，冲压件的生产效率更高、边角一致性更好，不需要后续的大量打磨工序，表面做喷塑或者镀锌处理后即可满足常规室内使用场景的防锈要求。在装配工序中，这类扣件通常在桌架整体拼接完成、桌面板预定位后进行安装，安装时先将扣件的弯折内角对准桌架的角部贴合，确认让位缺口完全避让开角部的拼接凸起后，先锁附连接横撑的螺丝，再锁附连接桌面板的螺丝，锁附过程中不需要过度拧紧，避免翼板压入木材面板导致面板底面出现凹痕，影响面板的平整度。很多定制化的操作台在设计时会根据自身的框架结构调整这类扣件的翼板长度与孔位间距，

　　比如采用铝型材搭建的工业工作台，扣件的孔位会匹配铝型材的槽道间距，可直接使用T型螺栓进行固定，不需要在型材上额外打孔，而实木桌类使用的扣件则会在孔位周边做压印的防滑齿纹，增加扣件与木材表面的摩擦力，避免长期使用后螺丝松动导致扣件移位。这类看似简单的薄板冲压件，实际在结构设计时需要兼顾安装便利性、避让空间、刚度补强三个核心需求，很多新手设计的角撑扣件往往忽略了角部焊瘤的让位空间，导致现场安装时扣件无法贴平，不得不临时打磨处理，既影响装配效率，也会破坏扣件的表面防锈层，还有的设计将孔位设置在翼板的最边缘，导致锁附螺丝时翼板边缘被螺丝头压裂，完全失去补强作用。
