小型手持式平面磨边修边工装结构

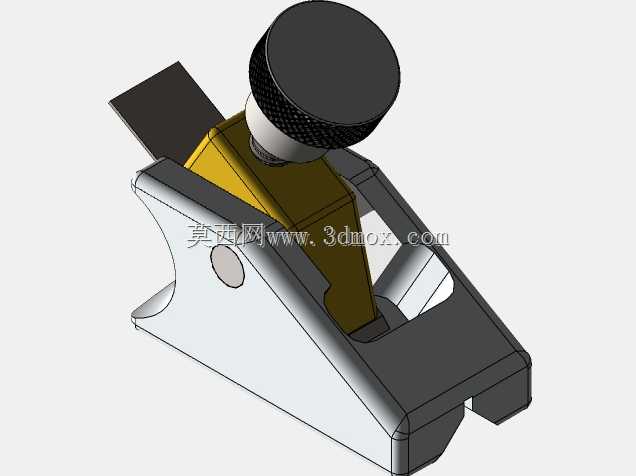

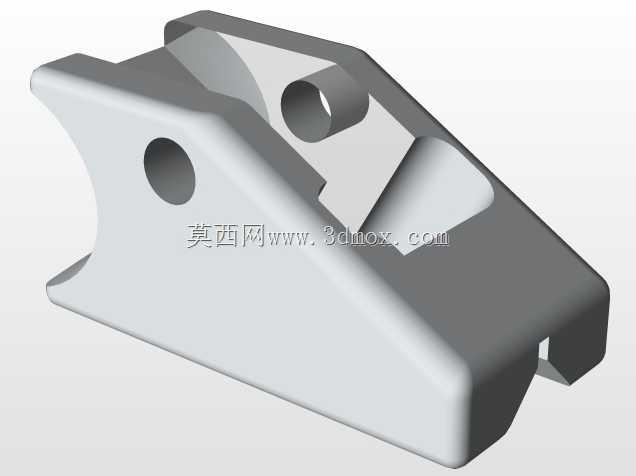

　　这款小型磨边修边工装，主要面向小尺寸工件的边缘倒角、飞边去除、平面修磨场景，在模型制作、薄塑料件加工、小型五金件修整、木工小件修边等场景中使用频率极高，相比大型台式磨边设备，它的便携性可以适配工位不固定、加工件尺寸偏小、修磨余量不大的作业需求，操作人员可以单手握持完成作业，不需要复杂的设备调试与工件装夹步骤，能大幅降低小件修磨的作业准备时间。从结构设计来看，整个工装采用分体式装配逻辑，底座为带定位基准面的金属铸件，底部的平直基准面可以直接贴靠在工件待加工的平面上，保证修磨过程中刃具的进给方向与基准面保持平行，避免出现修磨斜面、边缘高低差的问题；底座上开设的倾斜导向槽，用来安装刃具夹持组件，导向槽的倾斜角度经过反复校核，

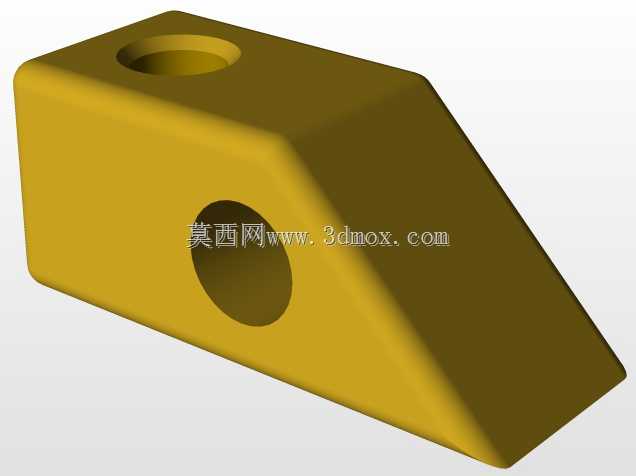

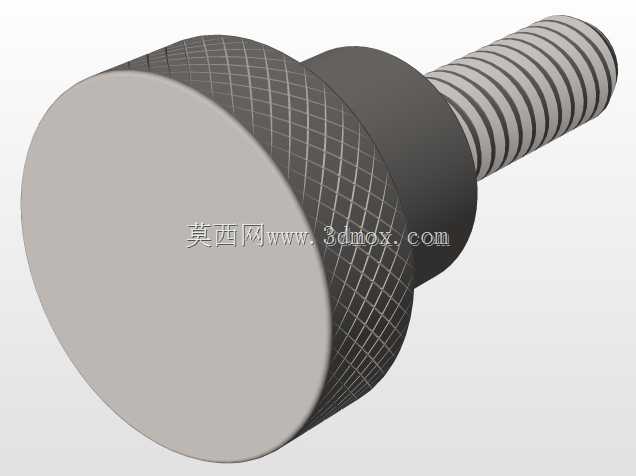

　　刚好让伸出的刃口与底座基准面形成固定的切削夹角，这个角度既不会因为过于垂直导致刃口扎入工件基体，也不会因为过于平缓出现切削打滑、修磨效率低下的问题。顶部的滚花调节旋钮是刃具锁紧与伸出量调节的核心部件，旋钮表面的滚花纹理在手部带少量切削碎屑、作业手套沾有油污的情况下也能提供足够的摩擦力，不需要额外工具就能完成锁紧操作；旋转旋钮可以带动内部的顶紧结构上下移动，从而调整刀片的伸出长度，操作人员可以根据待修磨飞边的厚度、单次切削的余量需求灵活调整刃口伸出量，调整完成后拧紧旋钮即可完成锁止，作业过程中不会出现刃具滑移、伸出量变动的问题。刃具夹持部分采用通用的标准美工刀片适配槽，不需要定制专用刃具，市面上常规的替换刀片都可以直接装入使用，

　　刀片磨损后只需要松开旋钮抽出旧刀片、装入新刀片重新调整伸出量锁紧即可，更换成本极低，也不需要专门的刃磨设备维护刃口，能大幅降低工装的使用维护成本。从安装边界与外形尺寸来看，整个工装的整体长度控制在单手握持的舒适区间，底座宽度刚好覆盖常规小件修磨的支撑需求，不会因为尺寸过大无法在狭小的作业空间内操作，也不会因为尺寸过小导致支撑不稳、修磨时出现晃动；底座侧面的圆形定位销是夹持组件的旋转限位结构，能避免刃具夹持块在导向槽内出现周向转动，保证刃口方向始终与进给方向保持一致，不会出现刃口偏斜导致的加工面刮花、切削阻力突增的问题。实际作业过程中，操作人员只需要将底座基准面贴紧工件待修磨的平面，保持工装整体与工件表面的贴合压力均匀，

　　沿着工件边缘匀速推进，就能完成连续的飞边去除与平面修磨作业，相比手持刀片直接修磨的方式，这个工装的基准面能提供稳定的支撑，完全避免手部抖动导致的修磨过深、边缘缺口、加工面不平整的问题，即使是刚接触修磨作业的操作人员，也能快速加工出平整一致的边缘质量。在结构强度设计上，底座采用铸铁材质一体成型，既有足够的重量保证作业时的贴合稳定性，也有足够的刚性承受切削过程中的反作用力，不会因为长期受力出现导向槽变形、基准面磨损的问题；刃具夹持块采用硬质金属加工而成，与刀片接触的压紧面做了防滑纹理处理，锁紧后能提供足够的夹紧力，即使在切削稍硬的塑料、薄金属件时，也不会出现刀片移位、崩飞的安全隐患。工装的所有装配部件都采用可拆解结构，长期使用后如果导向槽内进入切削碎屑，可以拆开旋钮取出夹持块进行清理，避免碎屑卡滞导致调节不畅的问题，日常维护只需要定期在导向槽内涂抹少量润滑脂，保证调节旋钮转动顺畅即可，没有复杂的维护要求。针对不同的加工场景，这个工装还可以通过调整刀片伸出量适配不同的加工需求：当处理薄塑料件的毛边时，可以将刀片伸出量调至0.1-0.2mm，单次切削量小，不会刮伤工件的已加工表面；当处理较厚的亚克力、软金属件飞边时，可以适当调大刀片伸出量，分2-3次进给完成修磨，既能保证加工效率，也能避免单次切削量过大导致的刃口崩损。
