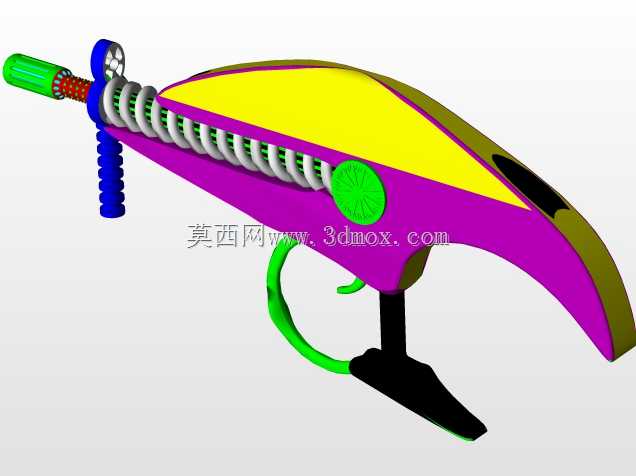

科幻风格轻质手持射线造型道具

　　这款概念造型的手持道具，最初的设计出发点是面向文创展示、趣味科普场景的3D打印定制需求，整体采用无尖锐棱角的流线型曲面构造，适配FDM与光固化3D打印的成型工艺特性，所有外露结构均做了R2以上的圆角过渡，避免打印后支撑拆除产生的毛刺划伤使用者，也减少打印过程中悬垂结构的支撑用量，降低后期打磨处理的工作量。从结构布局来看，整体握持区域贴合成年人手掌自然弯曲弧度，握把处做了1.5mm深度的内凹指槽，单手握持时的重心落在掌心位置，长时间持握不会产生明显的坠手感，前端的模拟发射管段采用分段式等径圆柱拼接结构，每段圆柱之间预留0.2mm的装配间隙，打印完成后可直接插接组装，不需要额外的粘接工序，也方便后期拆分做不同配色的喷涂处理。

　　主体外壳采用上下分壳的结构设计，分模线沿着机身侧面的曲面曲率变化最大处布置，合模位置设计了0.8mm高度的定位止口，组装时可以快速对齐，不会出现错位偏移，壳体壁厚统一设置为2mm，既保证了打印完成后的结构强度，手持按压时不会出现壳体凹陷变形，也不会因为壁厚过大增加不必要的打印耗材用量。机身上的装饰性弹簧结构，采用等节距圆柱螺旋造型，簧丝直径1.2mm，节距4mm，中径8mm，两端分别与前端发射管基座、机身尾部的定位柱做一体化连接，打印时不需要额外添加支撑，螺旋结构自身的倾斜角度刚好满足3D打印最小45度悬垂的成型要求，成型后弹簧段具备一定的弹性形变能力，可以模拟真实枪械的往复缓冲视觉效果。扳机结构采用转轴式连接，转轴直径3mm，

　　与机身上的转轴孔预留0.1mm的转动间隙，扣动时可以实现15度的转动行程，扳机外侧做了圆弧过渡，贴合食指扣动时的指腹轮廓，操作时不会有硌手的触感。机身下方的支撑脚采用前窄后宽的楔形造型，底部做了5mm宽度的平面支撑，放置在水平桌面上时可以保持稳定直立，不会出现侧翻倾倒的情况，支撑脚与机身主体采用插接式连接，插接深度10mm，不需要粘接就可以保持足够的连接强度，也方便拆卸收纳。从应用场景来看，这款造型既可以作为科幻主题展会的展示道具，也可以作为青少年科普教育的3D打印教学案例，拆分后的单个零件最大尺寸不超过180mm，适配市面上绝大多数桌面级3D打印机的成型幅面，不需要做二次拆分就可以直接打印。

　　设计过程中特意规避了所有涉及真实武器的结构特征，所有造型元素均为科幻概念化设计，不具备任何实际发射功能，整体材质适配轻质聚苯乙烯类耗材打印，成品重量控制在150g以内，即使长时间手持展示也不会产生负重感。机身侧面的圆形装饰盖采用嵌入式安装结构，与机身表面的沉台间隙配合，安装后与机身外表面保持齐平，不会出现突出的刮蹭点，装饰盖表面可以粘贴定制的标识贴纸，满足不同主题的展示定制需求。前端的模拟能量聚集段采用多段不同直径的圆柱阶梯结构，每段阶梯的端面做了0.5mm的倒角处理，打印完成后不需要额外打磨就可以获得顺滑的表面质感，不同直径段可以采用不同颜色的耗材打印，模拟科幻作品中射线武器的能量层级视觉效果。整体装配完成后的总长度为320mm，最高处距离握持底面120mm，最宽处宽度为85mm，放置在常规展示台面上不会占用过多展示空间，所有连接位置均采用无胶插接设计，后期可以反复拆装更换不同配色的零件，实现多样化的外观展示效果。设计时还考虑了打印容错性，所有配合位置的公差均按照桌面级3D打印机的常规成型精度设置，即使打印过程中出现0.1mm以内的尺寸偏差，也可以顺利完成装配，不会出现卡滞或者装配间隙过大的问题，对于刚接触3D打印的爱好者来说，不需要做复杂的参数调整就可以打印出完整的成品。
