大尺寸桌面级FDM熔融沉积3D打印设备结构

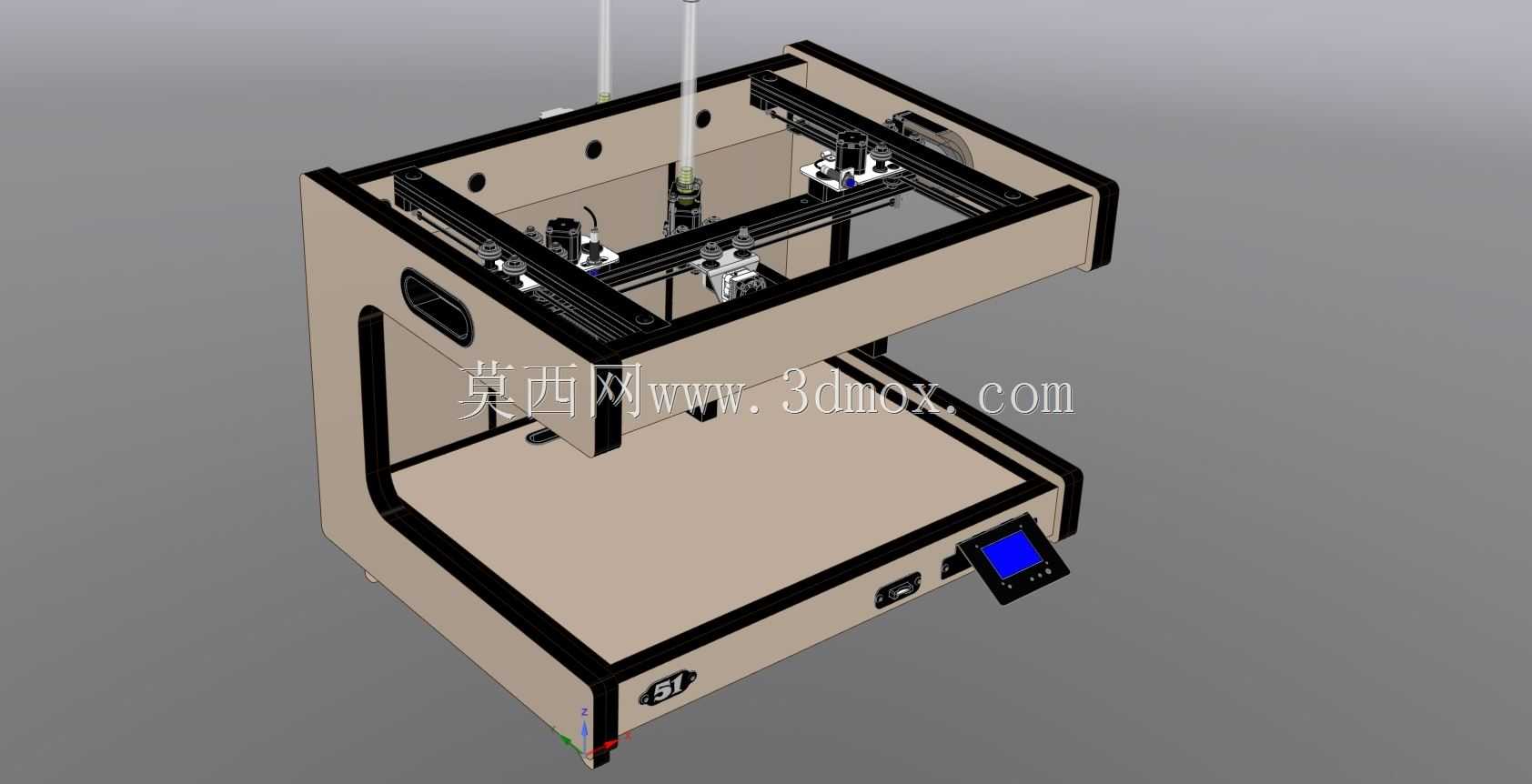

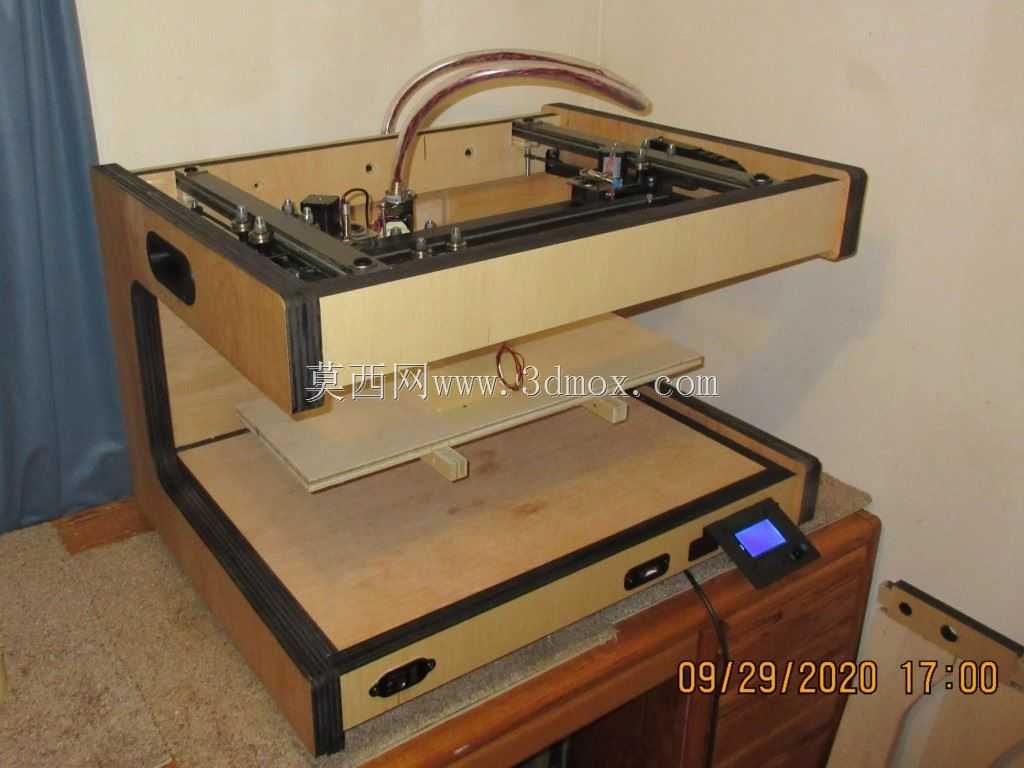

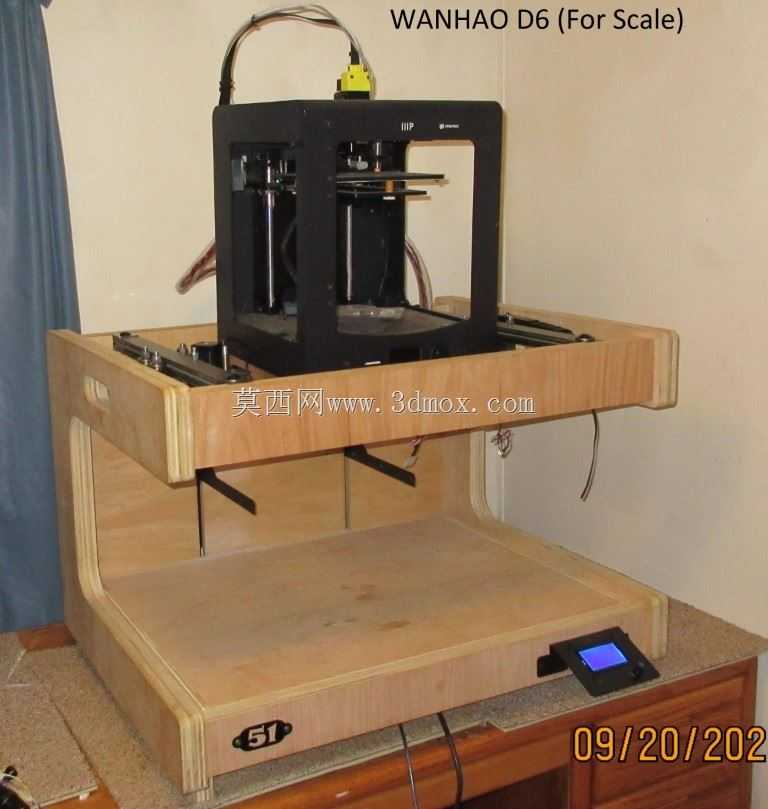

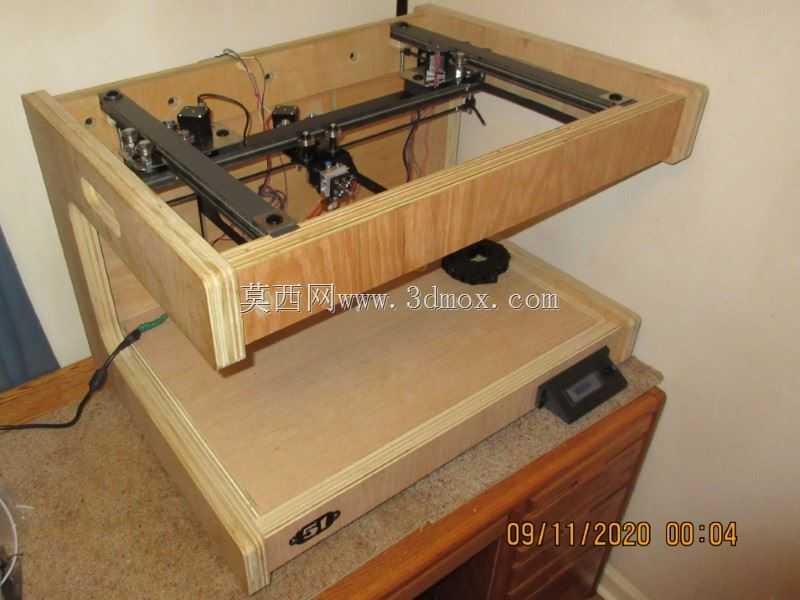

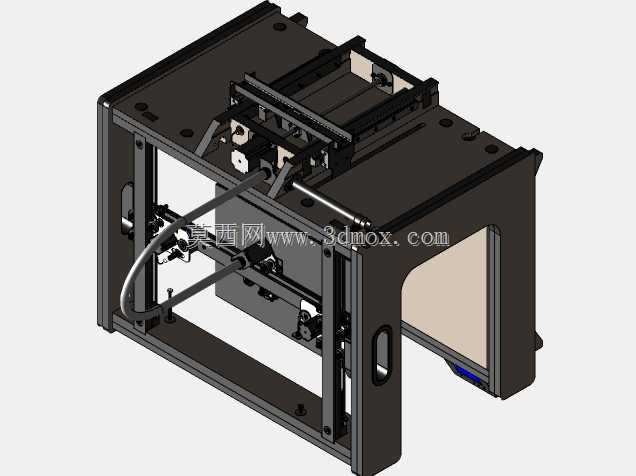

　　这款大尺寸桌面级熔融沉积成型设备，核心构建体积覆盖500×320×200mm的成型区间，在个人DIY工坊、小型创客空间、职业院校实训场景中，可满足大尺寸功能件、工装治具、创意原型的一体打印需求，避免小尺寸设备打印大尺寸零件时反复拼接带来的强度不足、对位偏差问题。设备整体框架采用铝型材搭配桦木胶合板、橡木胶合板的复合结构，铝型材作为主受力框架承担运动部件的动态载荷，胶合板作为侧封与底板安装基准，兼顾结构刚性与自重控制，整机安装边界预留了电控元件、走线空间，无需额外拓展机架即可完成所有部件的内置安装，放置于常规工作台面即可使用，无需额外定制安装基座。运动系统采用开放式箱型前舱设计，X、Y轴选用NEMA17规格步进电机作为动力源，

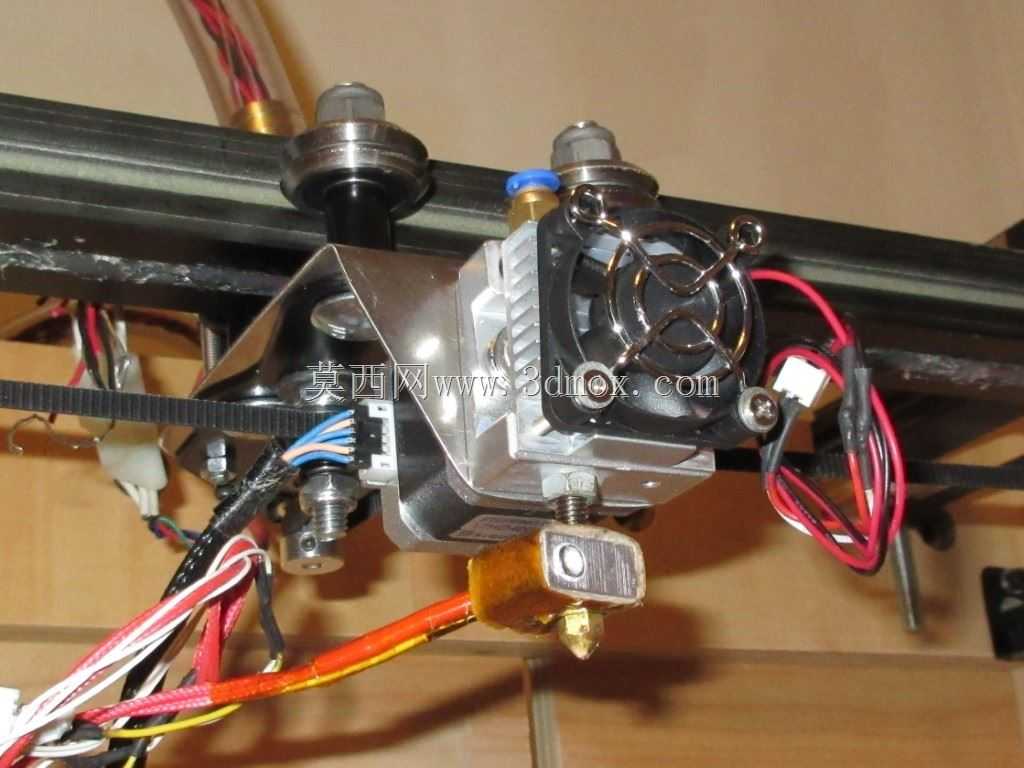

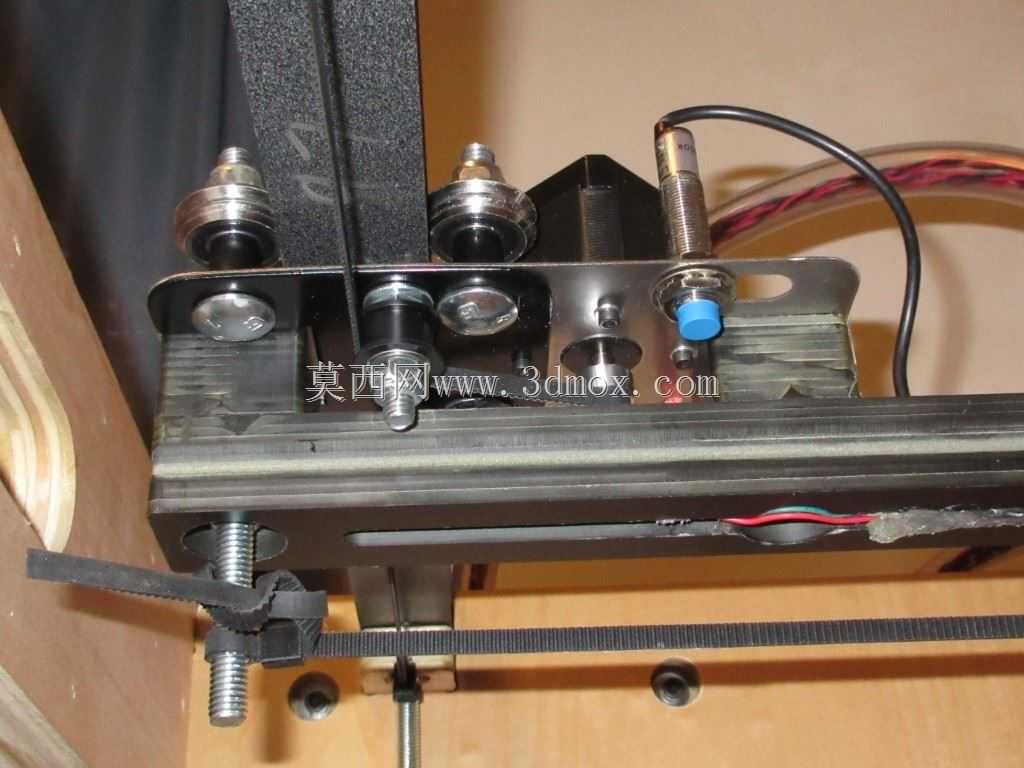

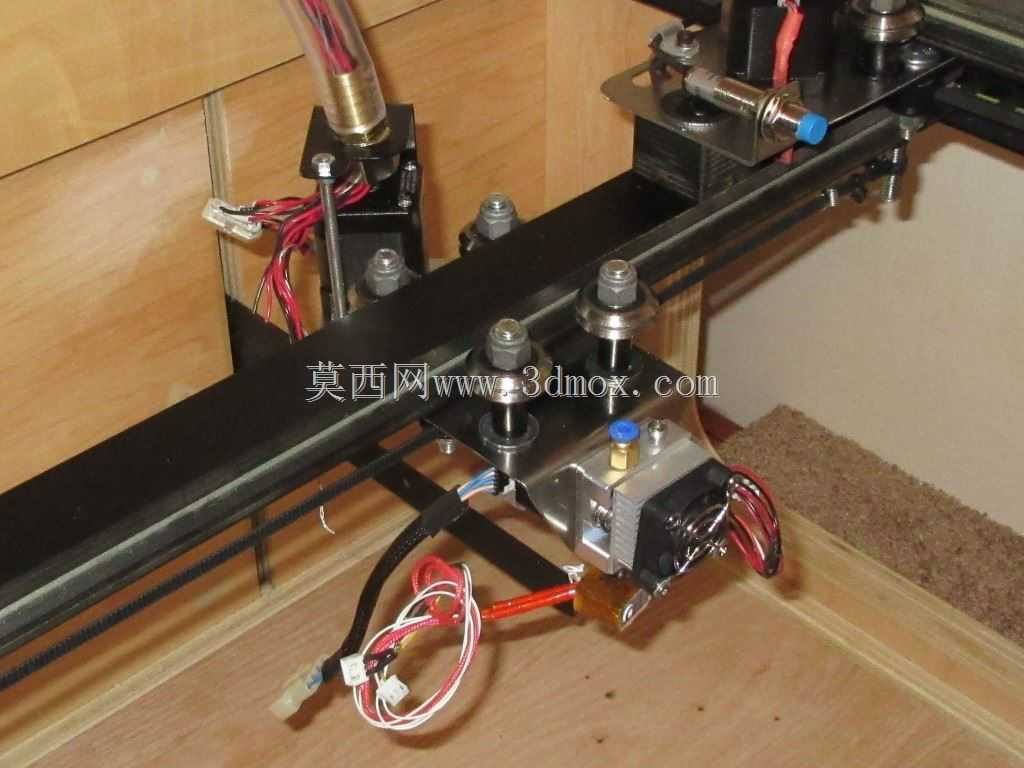

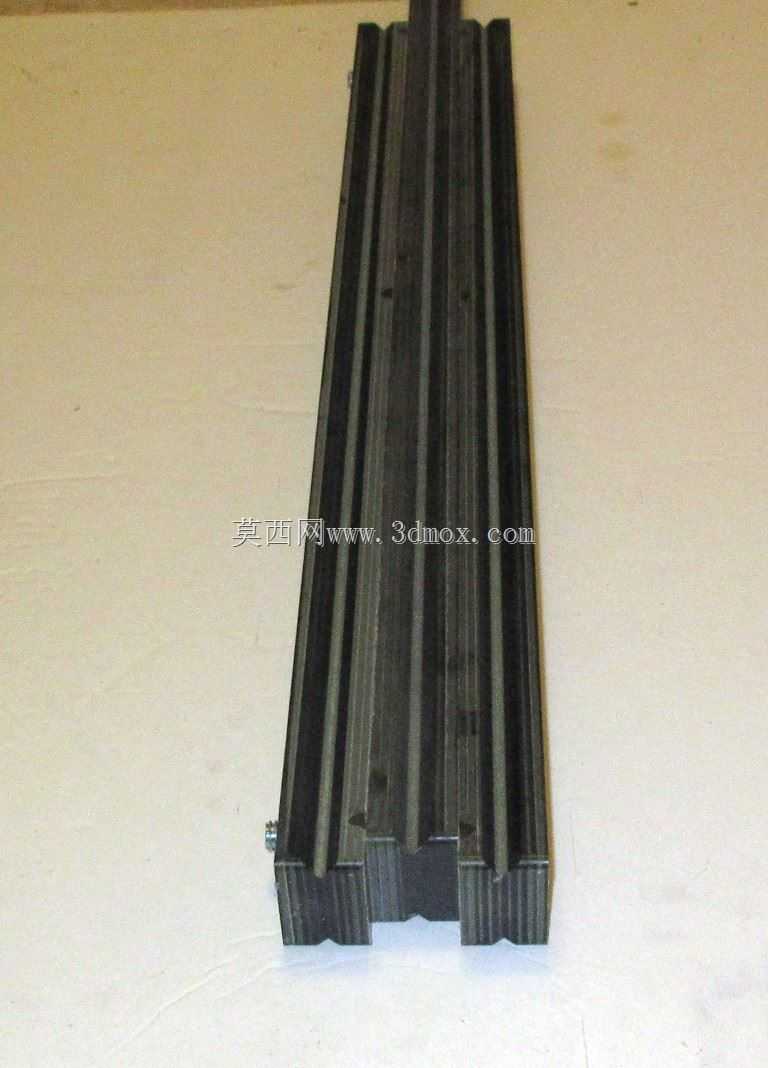

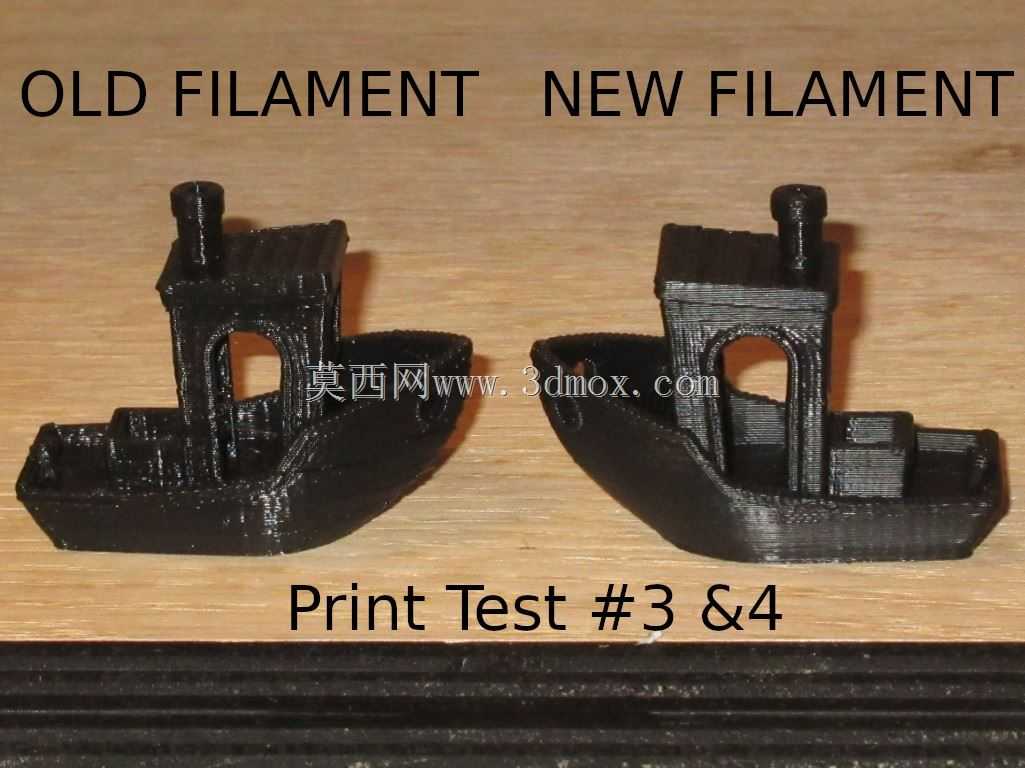

　　搭配2GT同步带轮、688系列轴承实现传动，导轨采用与CNC等离子工作台同等级的V型滚轮导轨搭配酚醛树脂导轨座，无需频繁调整预紧度即可保持长时间运行精度，日常使用仅需定期清理导轨表面碎屑，无需复杂的维护调校；Z轴采用NEMA23步进电机搭配12mm直径ACME梯形丝杠传动，配合Delrin材质防 backlash 螺母消除回程间隙，可承载大尺寸打印平台的重量，长时间静置打印也不会出现平台下坠偏移的问题。挤出端采用通用MK8挤出机构，搭配外置MOSFET驱动模块分担加热头的大电流负载，避免主控板载驱动过热烧毁，加热端最高支持260℃工作温度，可兼容PLA、ABS、PETG等多种常用熔融沉积耗材；热床采用铝基板加热结构，

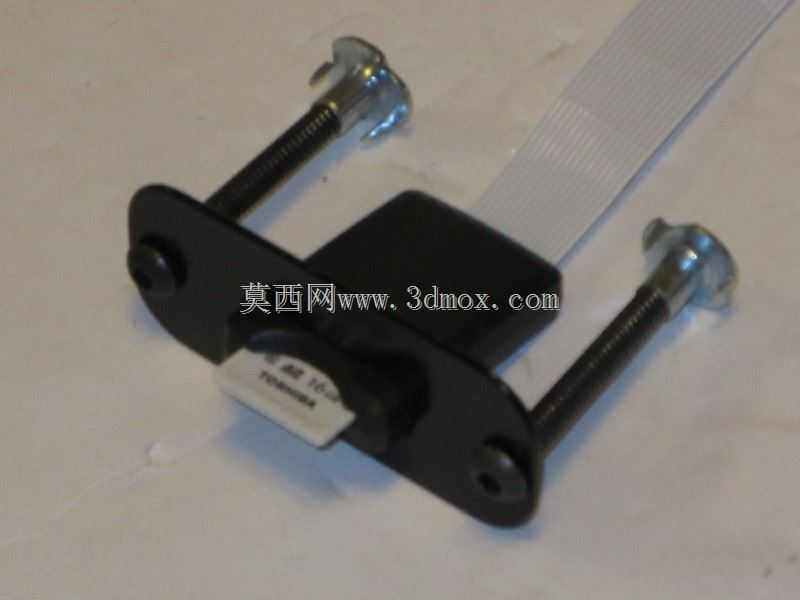

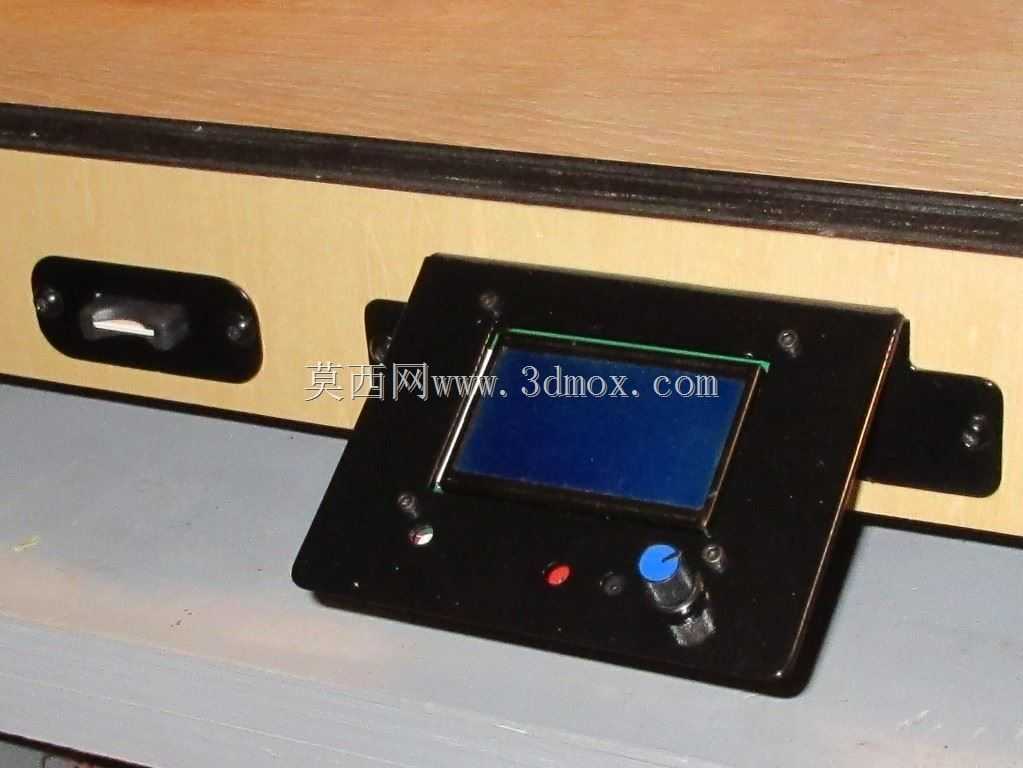

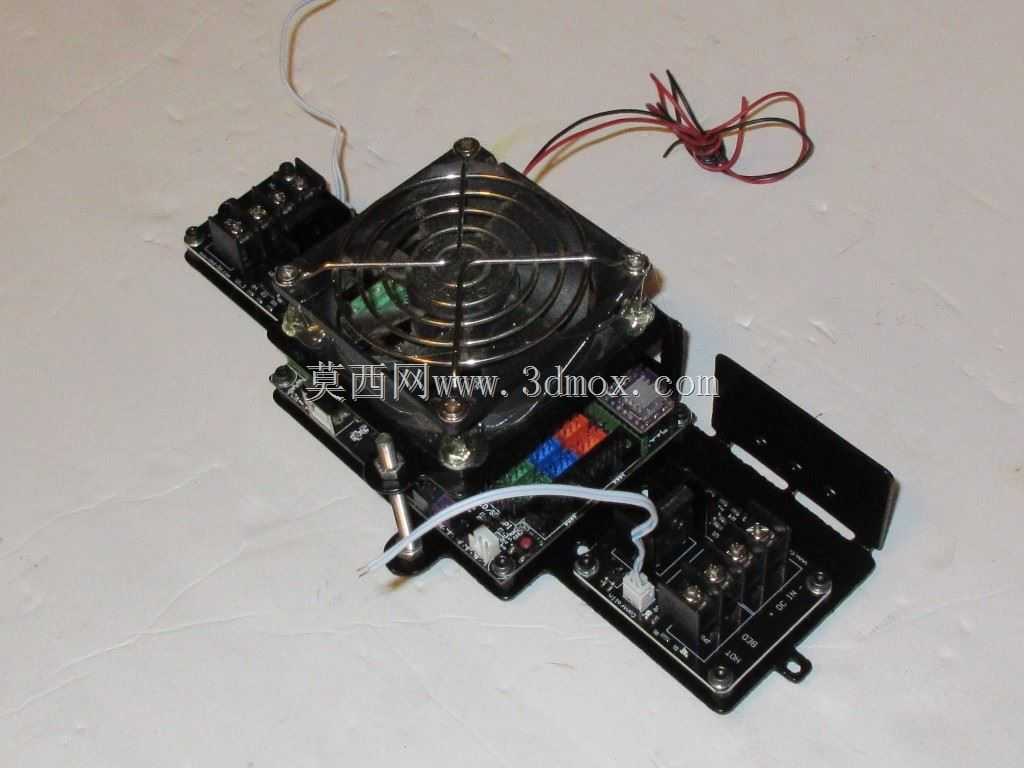

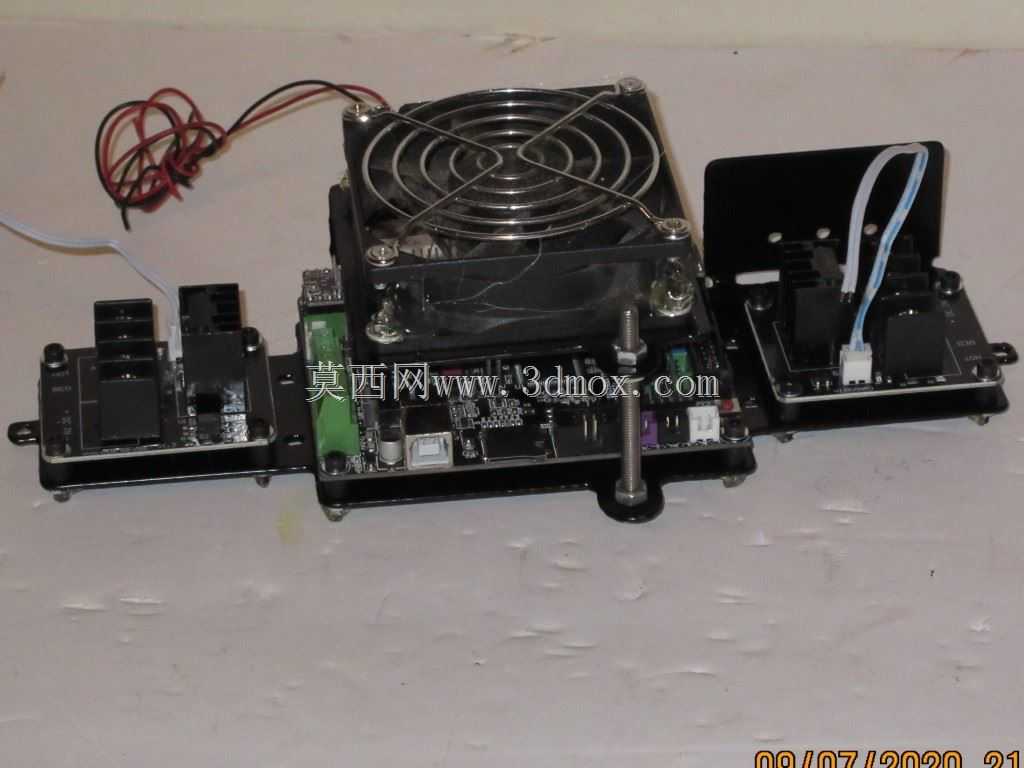

　　表面做PEI黑色粉末涂层处理，打印时耗材附着力充足，冷却后零件可轻松取下，无需额外粘贴美纹纸、涂覆固体胶。电控部分采用集成式主控板安装于设备侧方独立腔室，12V 18A开关电源为整机供电，LM7805稳压模块单独为外设接口提供5V稳定输出，避免电机启停时的电压波动干扰控制信号；LCD控制屏与SD卡读卡器直接嵌入设备前方面板，无需外接电脑即可完成脱机打印，面板旁预留的USB接口可用于固件升级与调试，电控腔室内部设计有EMT导线管与乙烯基螺旋理线结构，所有动力线、信号线沿线管排布，避免运动部件剐蹭线材造成短路故障，走线槽采用卡扣式设计，后期维护更换部件时无需拆解整组线束即可完成操作。设备设计阶段充分考虑个人组装的工艺可行性，

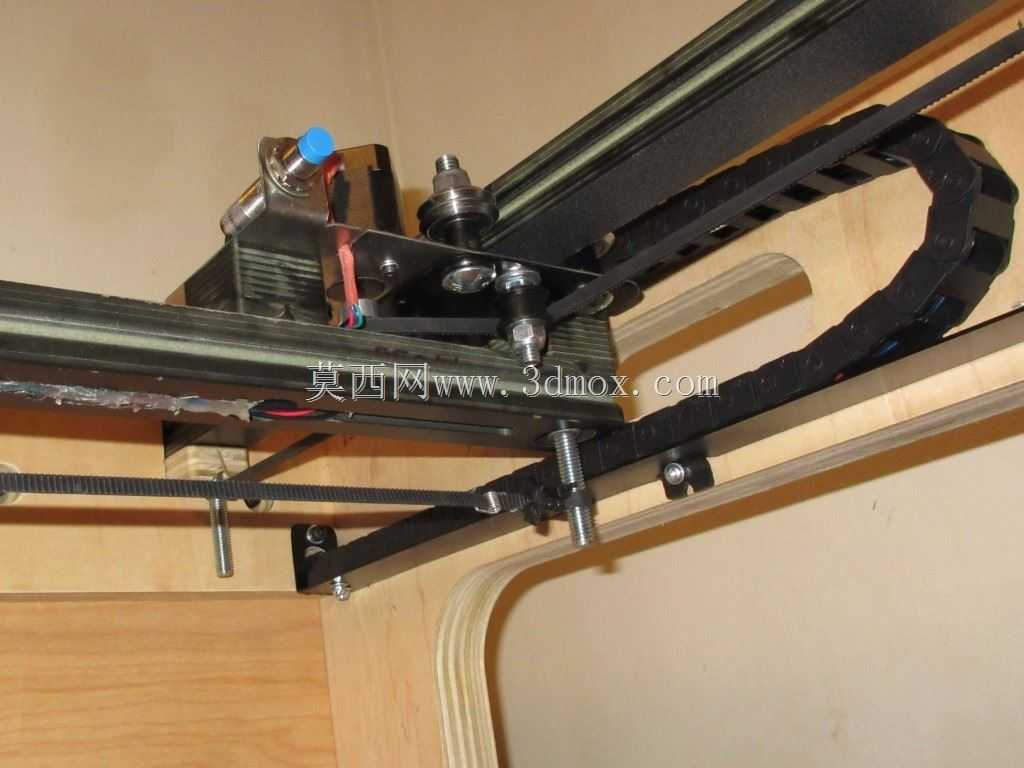

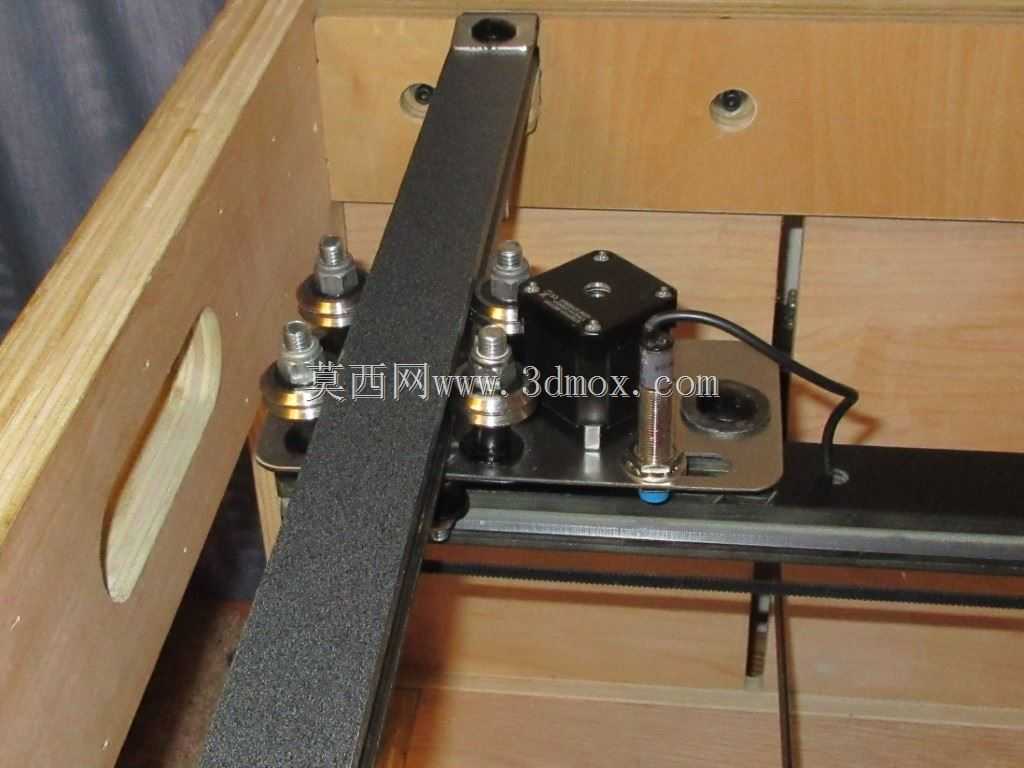

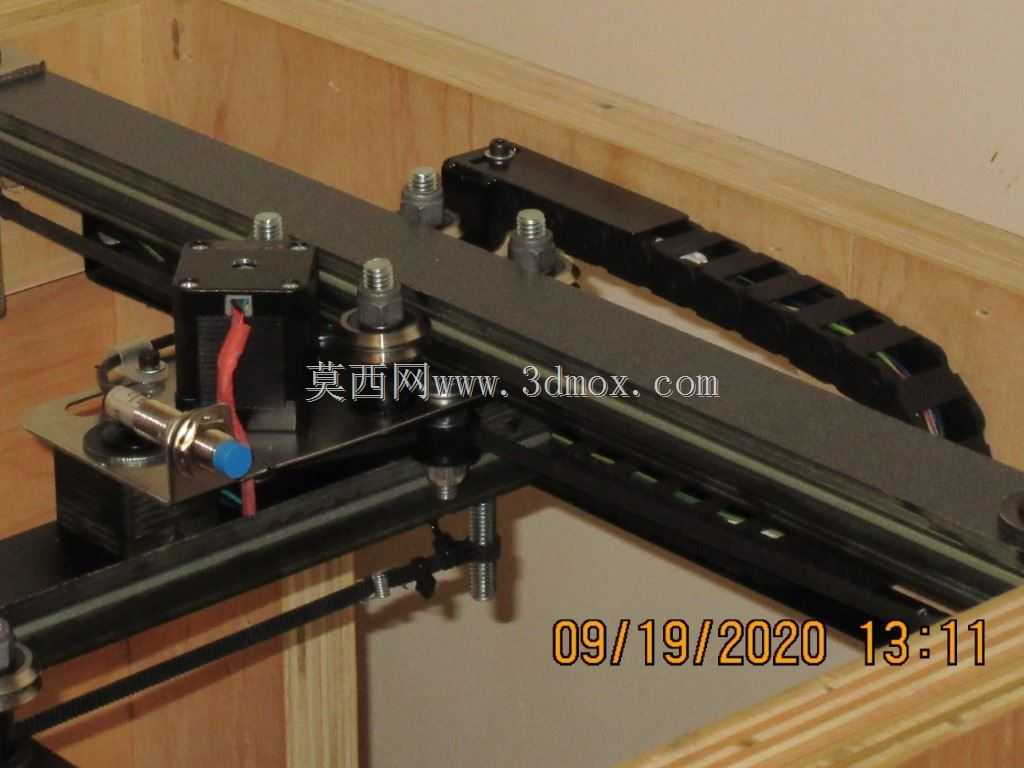

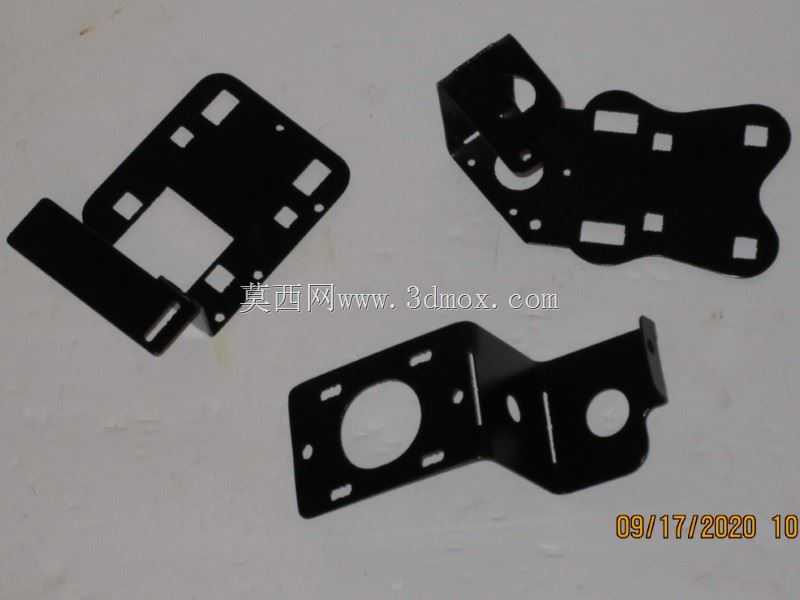

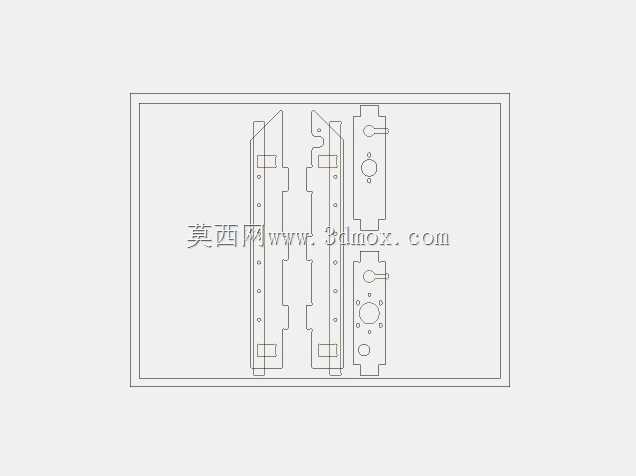

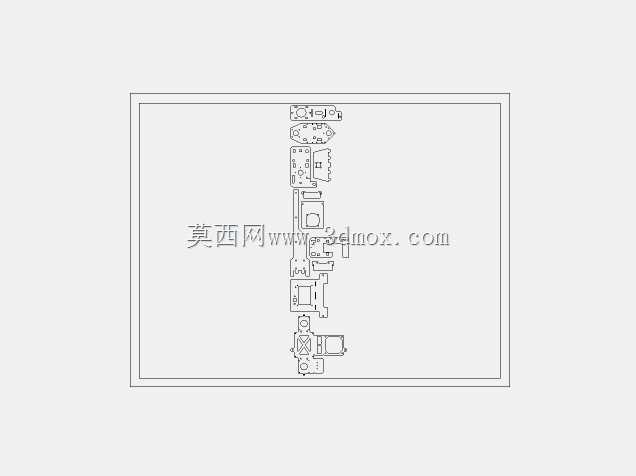

　　所有金属结构件均采用等离子切割加工，公差控制在常规DIY加工可实现的范围内，组装时仅需内六角扳手、扭矩扳手等常用手动工具即可完成，无需专用工装夹具；所有轴承、传动部件均选用标准市售规格，后期更换无需定制非标零件，针对大尺寸打印容易出现的Z轴悬臂扭曲问题，设计阶段通过增加Z轴导轨支撑跨距、优化丝杠安装座的同轴度公差，在12英寸/s的打印速度下可保持成型精度稳定，不会出现层纹偏移、尺寸超差的问题。针对日常使用的细节优化上，设备的X轴拖链采用嵌入式线槽安装，热融胶嵌入线槽作为导线缓冲，避免线材反复弯折出现内部断芯；限位开关采用非接触式感应型号，安装位置预留了±5mm的调整余量，可根据实际组装误差微调触发位置，避免硬碰撞损坏运动部件；所有外露的金属棱角均做倒角处理，操作时不会划伤手部，侧封板采用快拆结构，清理设备内部碎屑、更换传动部件时无需完全拆解机架，仅需拆下对应位置的侧封板即可操作。
