木片浮木圈镂空蒸汽朋克腕表结构设计

　　这款腕表的结构设计围绕ETA6497通用机芯展开，在常规腕表的结构边界上做了适配性调整，首先要明确的是常规ETA6497机芯的安装基准尺寸，机芯本体直径36.6mm，厚度4.5mm，作为手动上链的通用怀表改腕表机芯，其固定点位分布在机芯外缘的三个定位凸耳上，常规表壳的内圈安装槽需要完全贴合这三个凸耳的位置，保证机芯装入后无径向窜动，上链柄轴的中心高度距离机芯底面2.2mm，这一尺寸直接决定了表壳侧方柄轴孔的开孔位置，偏差超过0.1mm就会出现上链卡顿、柄轴磨损的问题。

　　设计中采用的可回收手表零件，主要是从报废机械腕表上拆解的传动齿轮、夹板固定螺丝、宝石轴承这些通用易拆件，这类零件的尺寸公差和全新通用件保持一致，不需要额外做二次加工就能直接适配机芯的安装位，比如拆解得到的二轮、三轮、秒轮轴榫的直径都是0.08mm，和原装机芯的轴孔配合间隙控制在0.005mm以内，完全满足传动精度要求，不需要重新打磨轴榫或者扩孔，能大幅降低定制腕表的零件加工成本，也符合循环利用的设计方向。

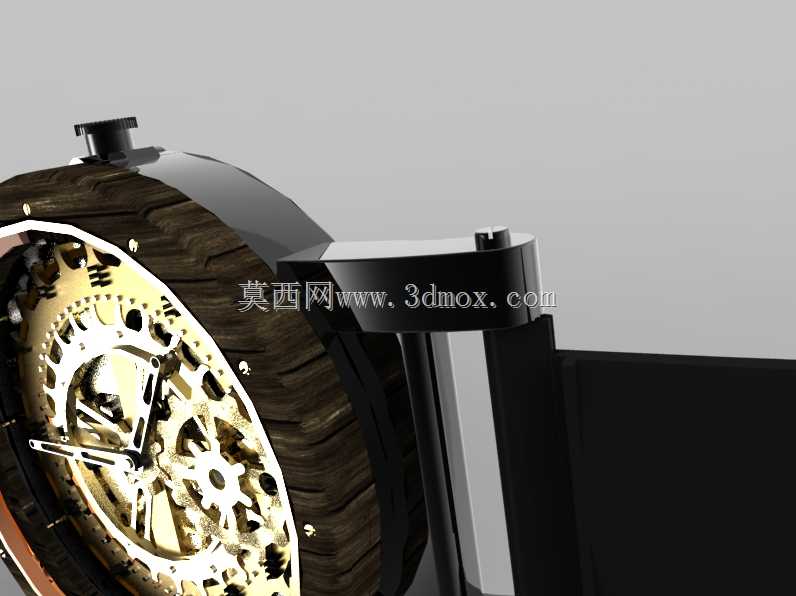

　　浮木表圈的设计是这款腕表的外形特色部分，浮木材料经过干燥、定型、浸蜡处理后，加工成宽度4mm、厚度2.5mm的环形圈，内圈直径和表壳中框的外圈直径采用H7/h6的间隙配合，装配时通过耐高温环氧胶粘接固定，粘接前需要在中框外圈加工3个均匀分布的深度0.3mm的定位凹点，浮木圈对应位置做凸点配合，避免粘接后表圈出现周向转动。浮木圈的外缘做了不规则的自然弧度打磨，没有采用常规表圈的光滑圆弧面，保留了木材本身的纹理凹凸，触感上和金属表圈形成明显差异，同时木材的隔热性能更好，冬季佩戴不会出现金属表圈的冰肤感。

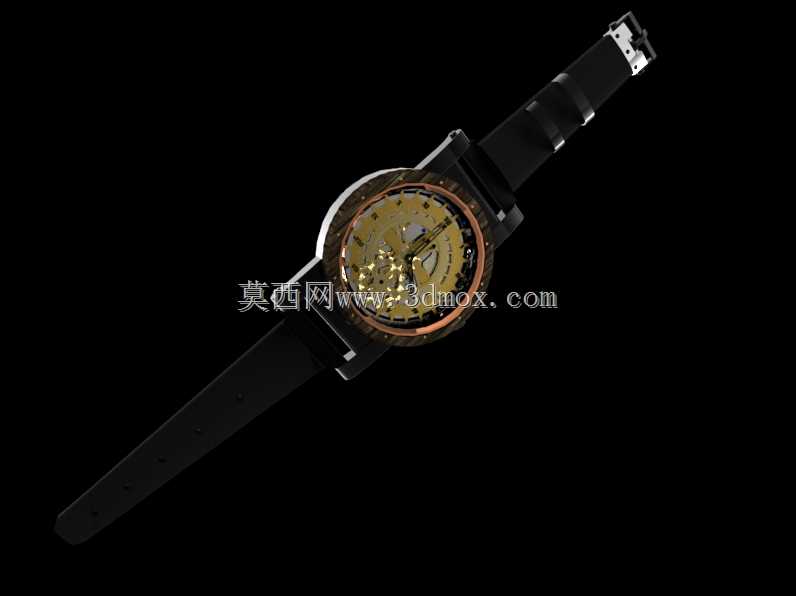

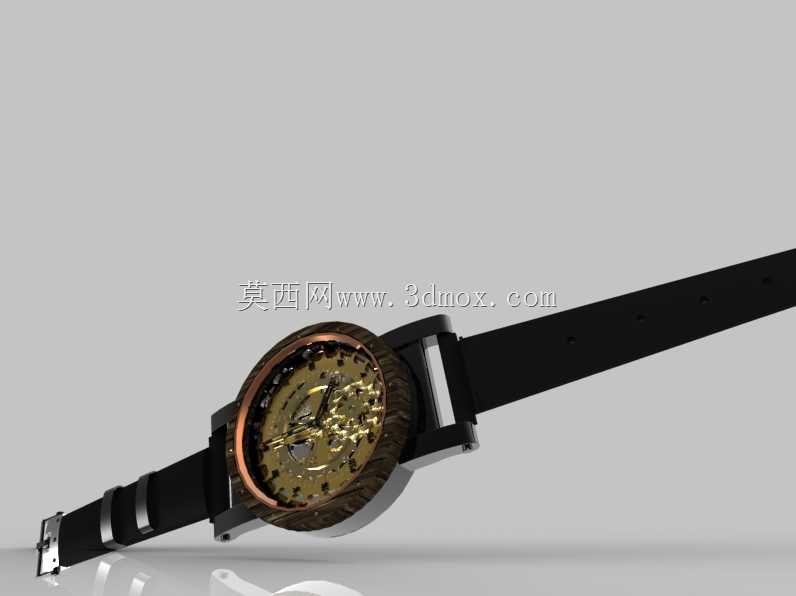

　　表壳主体采用黑铬镀层处理，基底材质为316L医用不锈钢，中框厚度设计为8mm，加上表镜和底盖的总厚度控制在12mm，属于偏大的正装腕表尺寸，表耳的宽度设计为22mm，适配通用规格的皮质或者帆布表带，表耳的安装孔位距离表壳中框的外缘距离为3mm，孔直径1.8mm，和常规弹簧生耳的尺寸完全兼容，用户可以自行更换表带。黑铬镀层的厚度控制在0.02mm，镀层硬度达到HV800以上，耐磨性能优于常规的不锈钢拉丝处理，同时哑光黑的镀层不会产生强光反射，和金色的镂空机芯、暖棕色的浮木圈形成视觉层次上的反差。

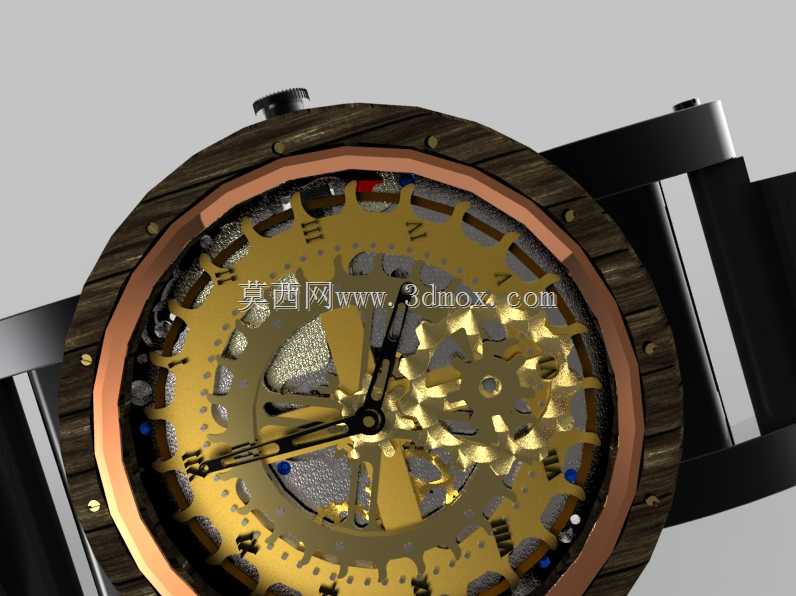

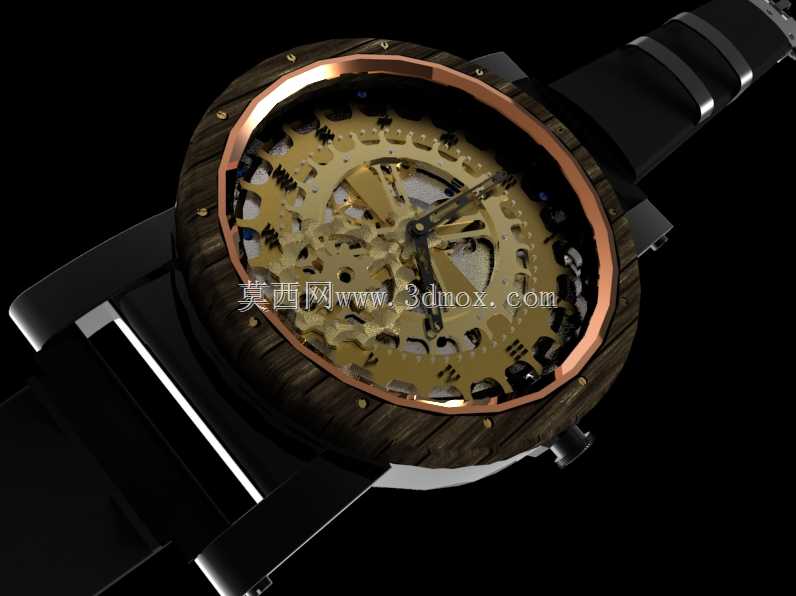

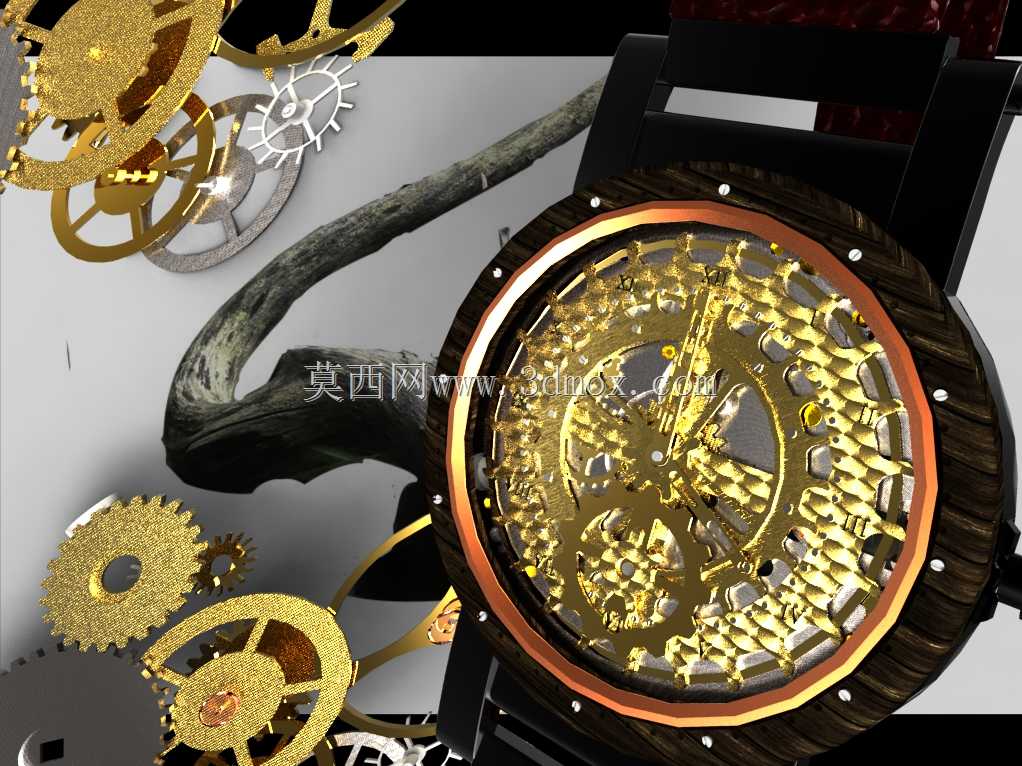

　　镂空表盘的设计是蒸汽朋克风格的核心呈现部分，表盘没有采用常规的金属刻度盘，而是直接在机芯的主夹板上做镂空雕刻，保留了传动齿轮系的完整外露结构，雕刻的纹路采用了复古的齿轮啮合纹理，和周边布置的装饰性齿轮元素形成呼应。这里要注意的是，装饰性齿轮并不参与机芯的实际传动，都是通过微型铜柱固定在主夹板的非传动区域，不会影响机芯的走时精度，装饰齿轮的厚度控制在0.3mm，和主夹板表面的间隙保持0.1mm，避免和运动的传动轮系发生干涉。时针和分针采用烤蓝钢材质，和金色的齿轮结构形成色彩对比，读时清晰度不受镂空结构的影响，秒针直接采用机芯原有的小秒针结构，布置在表盘的9点位位置，符合ETA6497机芯的原生小秒布局，不需要额外改动机芯的传动结构。

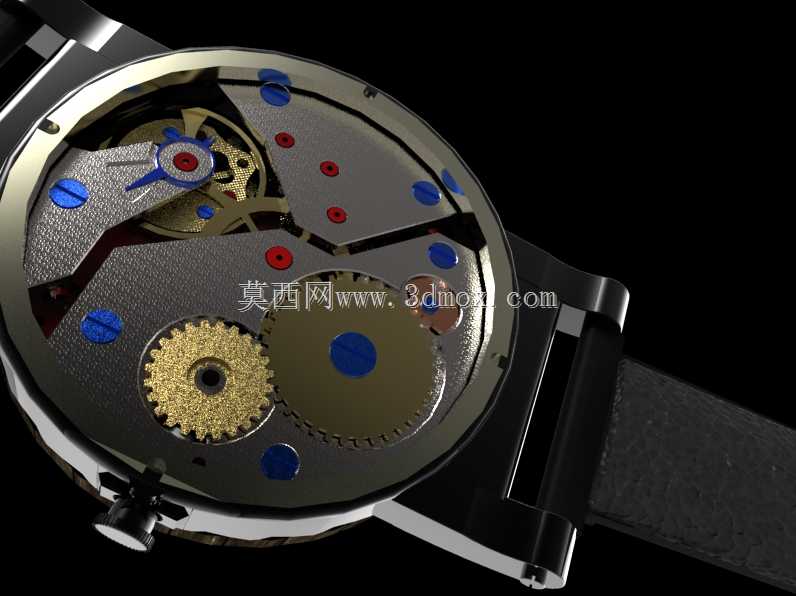

　　从实际应用场景来看，这款腕表偏向个性化日常佩戴，也适合作为蒸汽朋克主题的文创周边产品，其结构设计完全满足日常腕表的防水、防震要求，表镜采用蓝宝石水晶玻璃，厚度1.5mm，和表壳的配合处加装了1mm厚的丁腈橡胶密封圈，底盖采用旋入式结构，螺纹规格为M39×0.75，旋合后配合密封圈可以达到30米生活防水等级，能够应对日常洗手、雨天出行的防水需求，不支持游泳、潜水等深水场景使用。防震结构方面，在机芯和表壳的固定位之间加装了0.5mm厚的尼龙减震垫圈，能够吸收日常佩戴时的小幅震动，避免机芯轴榫因为冲击出现弯折。

　　设计过程中需要重点把控的安装边界包括：首先是浮木圈的加工公差，因为木材存在湿胀干缩的特性，加工时的环境湿度需要控制在45%-55%之间，加工完成后立刻做浸蜡封孔处理，避免后续使用中因为湿度变化出现表圈开裂、变形的问题；其次是镂空夹板的雕刻深度，主夹板的原始厚度为1.2mm，雕刻后的剩余厚度不能小于0.6mm，否则会降低夹板的结构强度，出现夹板变形导致齿轮传动卡滞的问题；最后是装饰齿轮的固定牢固度，每个装饰齿轮的固定铜柱都需要采用铆接加粘接的双重固定方式，避免腕表受到冲击时装饰齿轮脱落，卡入传动轮系造成机芯停走。

　　整体来看，这款腕表的设计没有改动ETA6497机芯的核心传动结构，所有的外观调整都在机芯的安装边界之外完成，既保留了原装机芯的走时稳定性，又通过浮木材料、镂空齿轮、黑铬壳体的组合，呈现出蒸汽朋克风格的复古机械质感，同时所有的接口尺寸都兼容通用腕表的标准配件，后续的维护、零件更换都可以依托常规的腕表维修渠道完成，不需要定制特殊规格的配件。
