重载矩形工业连接器哈丁插座结构

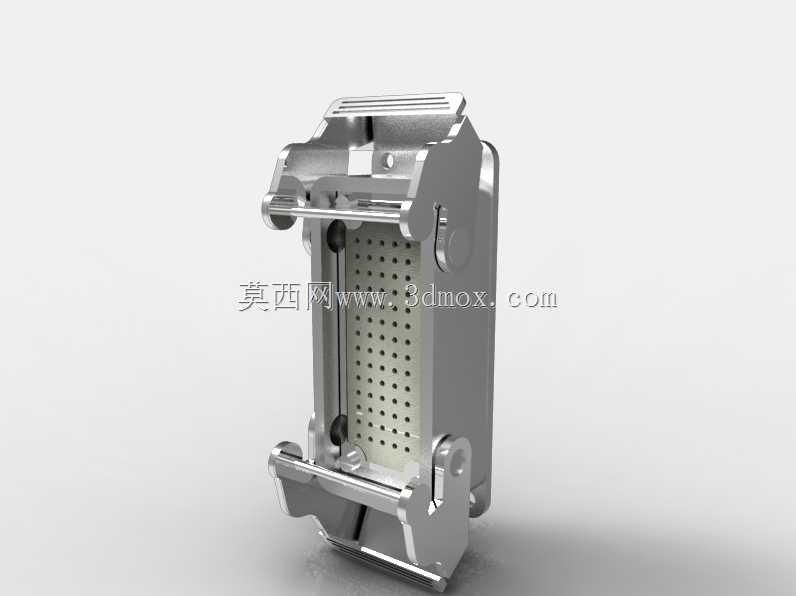

　　在工业自动化生产线、轨道交通车载电气柜、大型工程机械设备的电气布线场景中，这类重载矩形连接器插座是实现多芯信号、动力线路快速对接与分断的核心部件，区别于民用小型接插件，其设计核心围绕工业场景下的抗振、防尘、防误插、快速维护需求展开。从结构设计逻辑来看，该插座采用上下翻盖式金属锁紧结构，外壳采用锌合金压铸成型后做镀镍处理，既保证了结构强度，应对设备运行过程中的持续振动与意外冲击，也能在车间多粉尘、少量切削液飞溅的环境下，配合密封圈实现对内部插芯的防护，避免接触件氧化、积尘导致的接触不良问题。插座内部的插芯采用高密度多孔排布，可同时容纳数十路信号回路与小功率动力回路，单孔接触件采用冠簧结构，插合后接触电阻稳定，能承受一定范围内的电流波动，适配工业现场传感器、执行器、控制模块的混合接线需求，无需为不同类型线路单独设置接插件，大幅简化柜内布线的复杂程度。

　　从安装边界来看，该类插座采用面板嵌入式安装结构，安装法兰上预留的固定孔位符合行业通用安装尺寸规范，可直接适配标准电气柜的开孔尺寸，无需额外定制安装面板；插座尾部预留的线缆引入空间足够容纳多芯屏蔽电缆，配合尾部的电缆锁紧接头，可实现线缆与插座本体的应力释放，避免设备运行中线缆拖拽导致的接线端松脱。上下翻盖的锁紧结构采用杠杆式锁扣设计，插合时无需额外工具，手动按压锁扣即可实现插头与插座的可靠锁紧，解锁时只需扳动锁扣即可快速分断，在设备检修、模块更换时能大幅缩短停机接线时间，尤其适合需要频繁拆装维护的模块化设备场景。

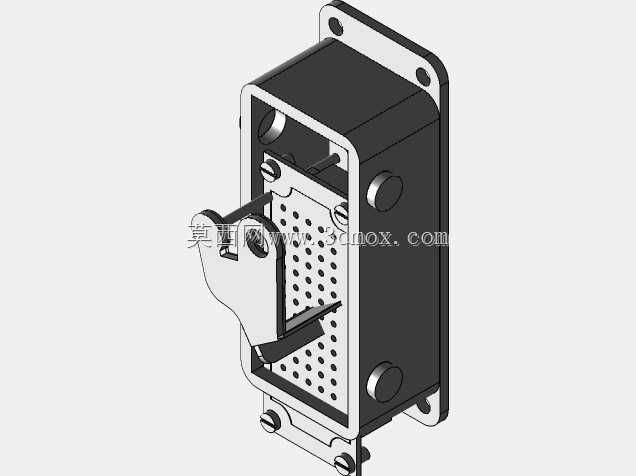

　　在实际选型应用中，这类插座的插芯可根据实际回路需求更换不同针数、不同载流量的接触件，无需更换整个外壳结构，具备极强的适配灵活性；外壳上的定位导向结构能避免插头插合时的错位问题，从结构上杜绝误插导致的针脚损坏、线路接反问题。针对户外设备应用场景，该结构的金属外壳可实现整体接地，插合后屏蔽层连续导通，能有效屏蔽工业现场的电磁干扰，保证微弱信号传输的稳定性，避免变频器、伺服电机工作时的电磁辐射干扰传感器信号的正常传输。从建模细节来看，该结构完整还原了锁扣的铰接转动间隙、插芯的针脚排布、外壳的加强筋结构，安装孔位、配合公差均按照实际量产产品的尺寸参数绘制，可直接用于设备电气布线的干涉检查、安装模拟，也可作为非标接插件改型设计的基础参考模型，帮助结构工程师在设备设计阶段提前确认接插件的安装空间、走线半径，避免后期生产装配时出现空间不足、干涉无法安装的问题。
