和泉FL1D-B12RCA智能继电器三维结构

　　在民用建筑的公共照明回路改造、小型商用空间的门禁联动控制、园区绿化的自动洒水系统搭建这类分散式小型控制场景里，传统的硬接线继电器回路往往需要搭配多个中间继电器、时间继电器完成逻辑搭建，不仅柜内布线杂乱，后期调整逻辑还需要重新改线，运维成本居高不下。这款和泉FL1D系列智能继电器，就是针对这类小点位控制需求开发的一体化控制单元，把输入采集、逻辑运算、输出驱动全部集成在单个DIN导轨安装的壳体内，不需要额外扩展模块就能完成常规的时序控制、逻辑联锁功能。

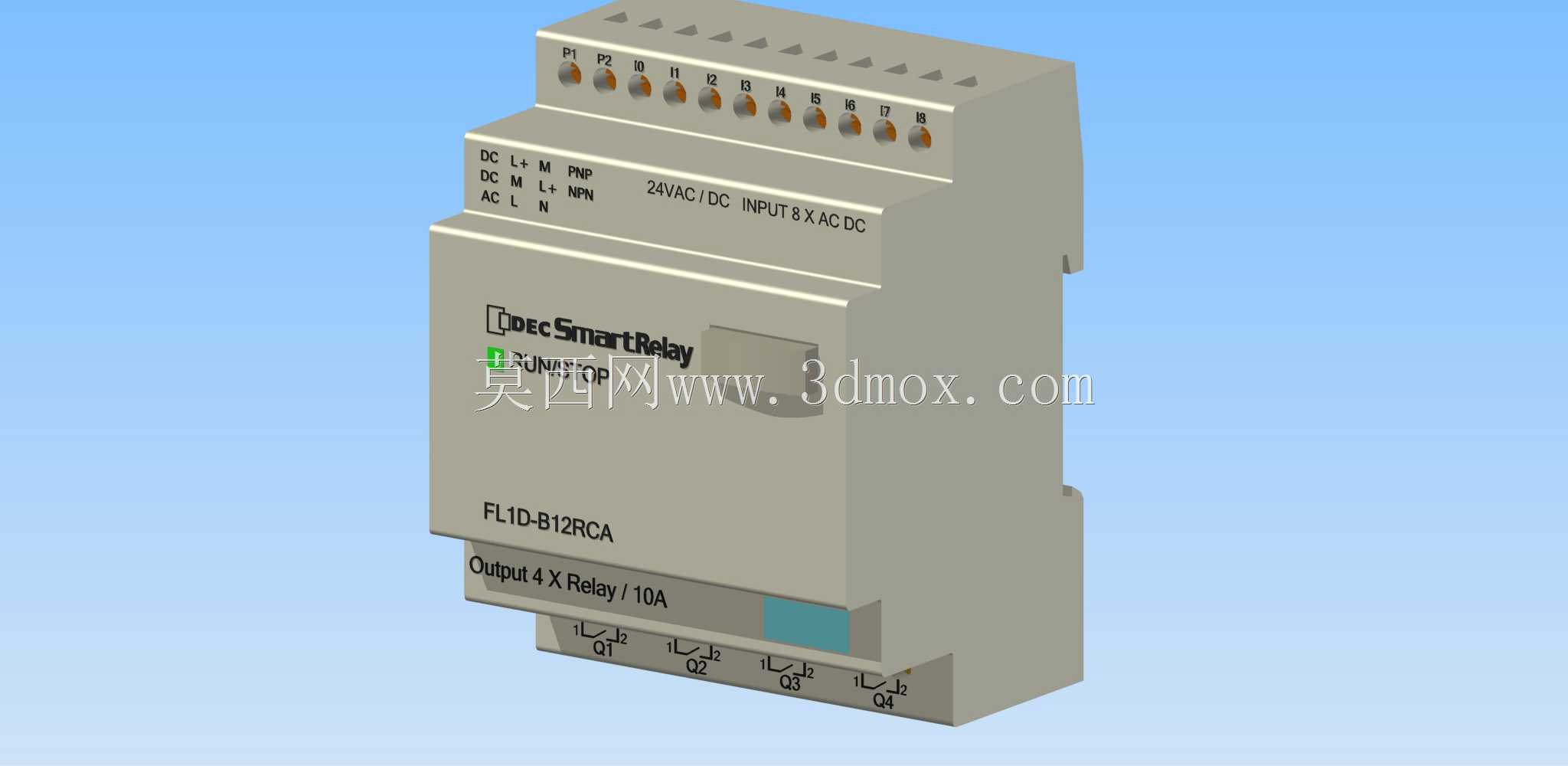

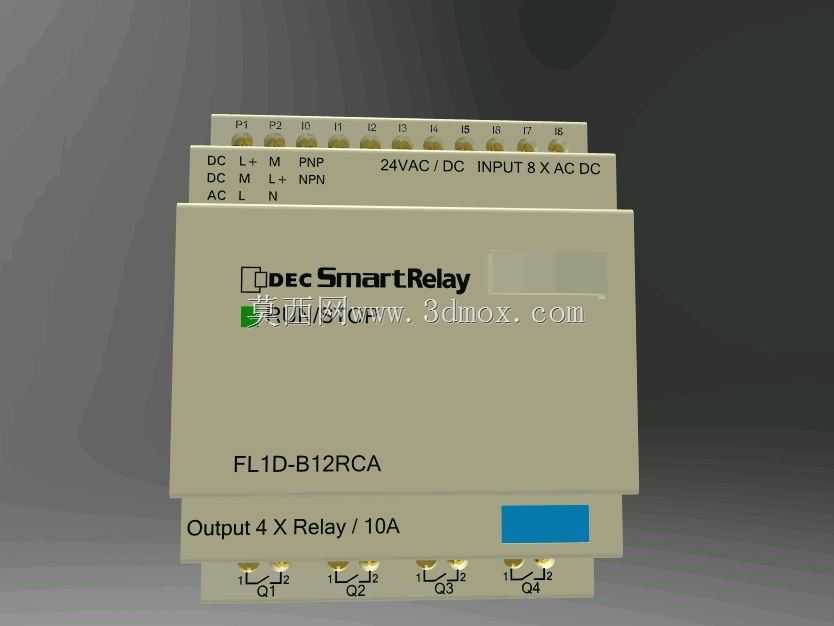

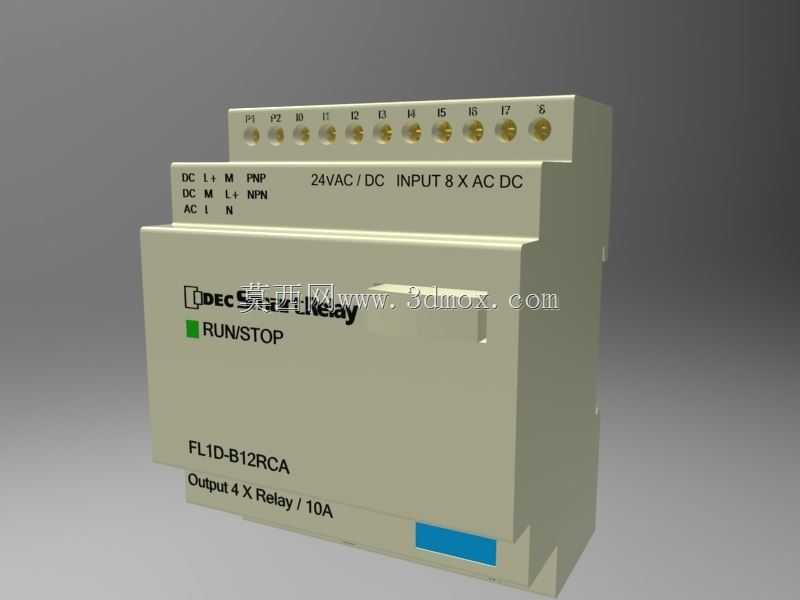

　　从结构设计来看，这款智能继电器采用标准模数化壳体，宽度适配常规35mmDIN导轨的安装卡槽，安装时不需要额外打孔，直接卡入导轨即可完成固定，壳体上下预留的接线端子采用分层排布，上层为输入端子，共8路交流直流通用输入通道，支持24V交直流信号接入，端子旁丝印清晰标注了P1-P8的通道编号以及电源接线的L、N、M等标识，现场接线时不需要反复对照说明书查找点位；下层为输出端子，配置4路继电器输出，单通道额定承载电流10A，可直接驱动小功率接触器、电磁阀类负载，不需要额外加装中间继电器转接。壳体正面设置了RUN/STOP状态指示灯，设备运行时绿色指示灯常亮，故障状态下指示灯闪烁，运维人员在柜外就能快速判断设备运行状态，不需要打开柜门测量点位。

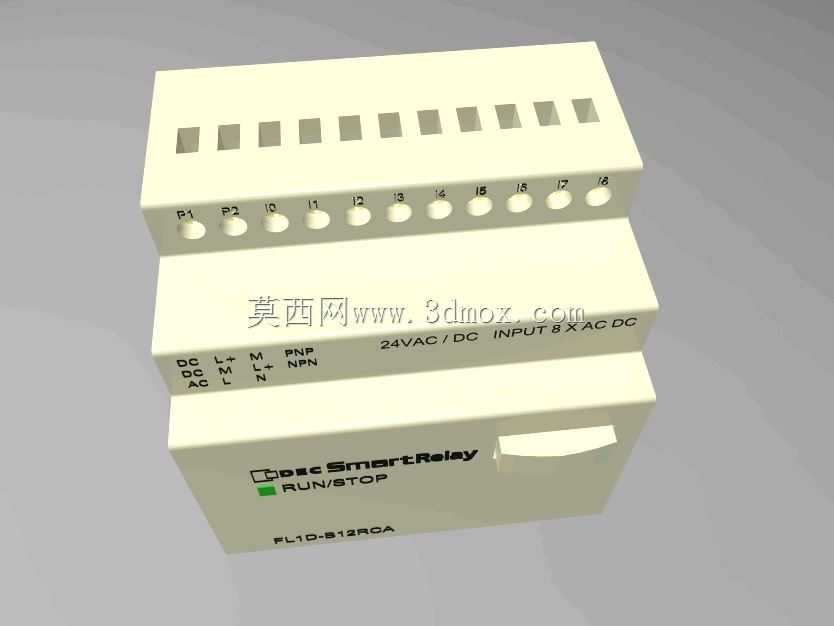

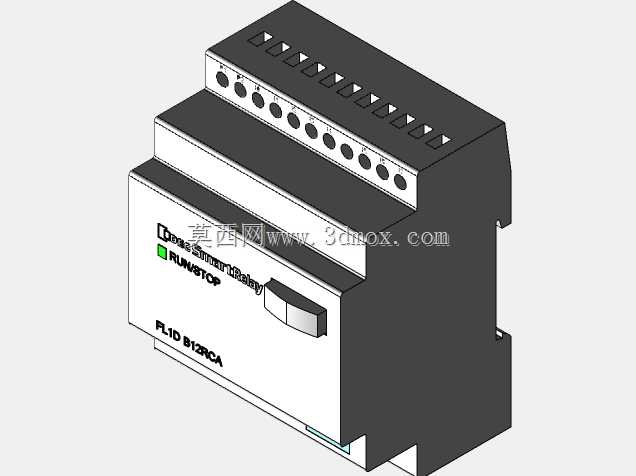

　　建模过程中，首先根据实物测绘的尺寸搭建壳体基础轮廓，重点还原了壳体表面的散热凹槽、端子排的防护挡板、正面的标识丝印位置，以及侧面的导轨卡扣结构；接线端子部分单独建模，还原了每个端子的螺丝孔位、压线片结构，保证模型在做电气柜布局装配时，能准确预留接线操作空间，不会出现端子与线槽、其他元件干涉的问题。壳体正面的蓝色装饰条、品牌标识区域也做了分色处理，渲染后能直观区分不同功能区域，和实物外观保持一致。

　　实际选型应用时，这款智能继电器的安装深度需要注意预留足够的柜内空间，壳体后方的导轨安装位距离柜壁至少要留10mm的间隙，方便散热以及后期拆装；接线时输入回路的公共端和输出回路的公共端需要分开布线，避免强电干扰导致输入信号误触发。在小型风机、水泵的联锁控制场景里，这款继电器可以直接采集现场的液位、压力开关信号，通过内置的逻辑程序控制输出触点的通断，完成设备的自动启停控制，相比传统的继电器回路，柜内占用空间减少60%以上，接线工作量减少近一半，后期调整逻辑只需要通过面板按键修改参数，不需要改动硬件接线。

　　做三维布局设计时，这款继电器的模型可以直接导入电气柜装配体中，和断路器、端子排、开关电源等元件配合排布，准确模拟实际安装后的空间占用情况，提前排查元件之间的安装干涉、接线空间不足等问题，避免现场安装时才发现布局不合理导致的返工。模型还原了实物的所有外部结构特征，包括端子的高度、壳体的倒角、卡扣的位置，装配时的干涉检查结果和实际安装情况完全一致，能有效提升电气柜的设计效率。
