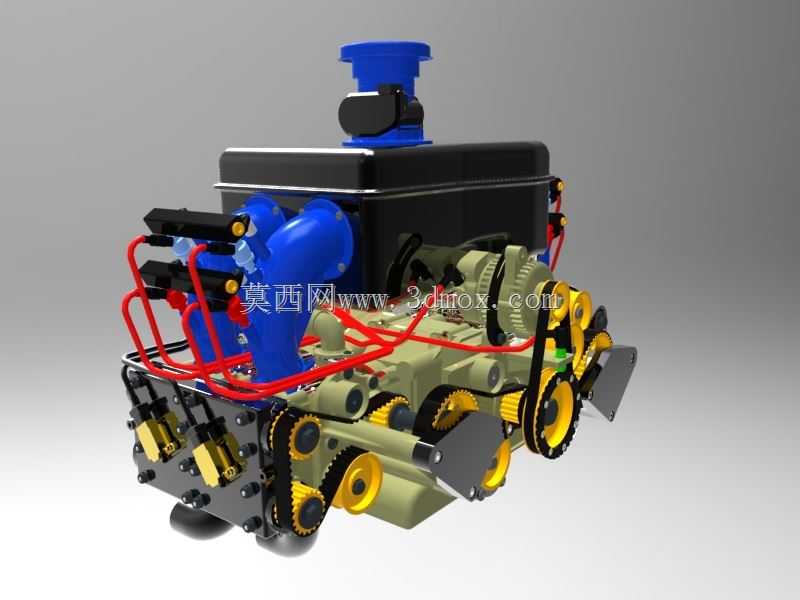

水平对置Boxer动力装置结构渲染展示

　　水平对置结构的动力装置，在乘用车、小型通航动力、特种作业装备领域有着不可替代的应用场景，其低重心、动平衡表现优异的特性，让搭载该类动力的设备在运行稳定性上具备先天优势。从实际用途来看，这类动力单元除了民用乘用车的搭载场景，也常被改装应用于小型竞速载具、轻型无人作业平台，部分同结构的衍生型号还会作为小型固定翼飞行器的动力源，适配对振动控制、整机重心高度有严格要求的工况。

　　从功能特性层面拆解，该动力单元采用活塞水平对置布局，相邻活塞反向运动可抵消大部分一阶、二阶振动，无需额外加装大质量平衡轴即可实现优异的运转平顺性，能有效降低动力输出端的振动传递，减少配套设备的结构疲劳损耗。外露的齿轮传动组负责配气机构、附属附件的动力传递，相比传统正时皮带结构，齿轮传动的传动精度更高、耐候性更强，可适配高转速、大负荷的持续运转工况，同时也便于日常运维过程中的状态检查。管路布局上，红色管路为燃油供给与润滑油路，蓝色构件为进气歧管与进气稳压腔，大容积的进气稳压腔可稳定进气压力，降低各缸进气干涉，提升多缸工作的一致性；顶部的黑色腔体为空气过滤与进气谐振单元，可过滤进气杂质同时优化进气噪声表现。

　　设计思路层面，该结构在初始布局阶段就将整机重心高度控制作为核心指标，水平对置的缸体布局让整机重心可下沉至安装基座的更低位置，有效降低搭载设备的整体重心，提升行驶或作业过程中的抗侧倾能力。齿轮传动系统的布局采用分层排布，将配气正时齿轮、附件驱动齿轮整合在缸体侧的统一传动腔内，既缩短了传动路径、减少传动损耗，也让整体结构更为紧凑，减少横向与纵向的安装占用空间。冷却系统的流道设计贴合缸体水平布局的特点，可保证两侧缸体的冷却均匀性，避免单侧缸体过热导致的热变形不均、磨损加剧问题。点火与供油组件的排布充分考虑了维护可达性，各缸点火元件、喷油接口均布置在缸体外侧易操作位置，无需拆解大量外围结构即可完成常规维保作业。

　　从外形尺寸与安装边界来看，该动力单元整体呈宽体扁平结构，横向宽度大于传统直列同缸数动力单元，但垂直高度可降低30%以上，安装时需预留两侧缸体的散热空间、管路接驳空间，底部安装点位采用对称式布局，可适配不同角度的安装固定需求，安装基座需匹配整机重量设计足够的支撑强度，同时预留传动输出端的连接空间，适配离合器、变速箱等后续传动组件的接驳。进气口位于整机顶部，安装时需保证进气口周边无遮挡，预留足够的进气流通面积，避免进气阻力过大导致的动力输出下降。排气接口位于缸体下侧，安装时需预留排气系统的布置空间，同时做好周边热防护，避免高温排气对相邻管路、线束造成热损伤。

　　在实际建模与结构设计过程中，这类水平对置动力单元需要重点关注两侧缸体的加工同轴度、齿轮传动的侧隙控制，活塞往复运动的导向精度直接影响整机的运转寿命与机油消耗表现，齿轮组的啮合间隙需控制在合理区间，既避免间隙过大导致的传动异响，也防止间隙过小导致的热胀卡滞。外围管路的弯折半径需符合流体输送的要求，避免过小弯折导致的油路、气路阻力增大，同时管路固定点的间距需合理设置，避免动力运转过程中的振动导致管路疲劳开裂。
