水动力化学加药注射装置结构设计

　　在农业灌溉水肥一体化、畜牧养殖饮水消毒、工业循环水药剂投加、小型污水处理站药剂配比这类场景里，不需要外接电源的水力驱动加药设备一直是现场选型的高适配选项，这套水动力注射系统就是针对无供电场景下的精准药剂投加需求做的结构设计。从实际使用的工况出发，设备的核心驱动逻辑完全依托管路内的水流压差实现，不需要额外接电或者气源，进水端接入主供水管路后，水流进入设备内部驱动活塞结构做往复运动，按照固定比例将储药腔或者外接药桶内的药剂吸入混合腔，和主路水流充分混合后从出水端送出，全程不需要人工干预配比，只要管路内有满足压力要求的水流通过，设备就能持续稳定完成药剂投加动作。

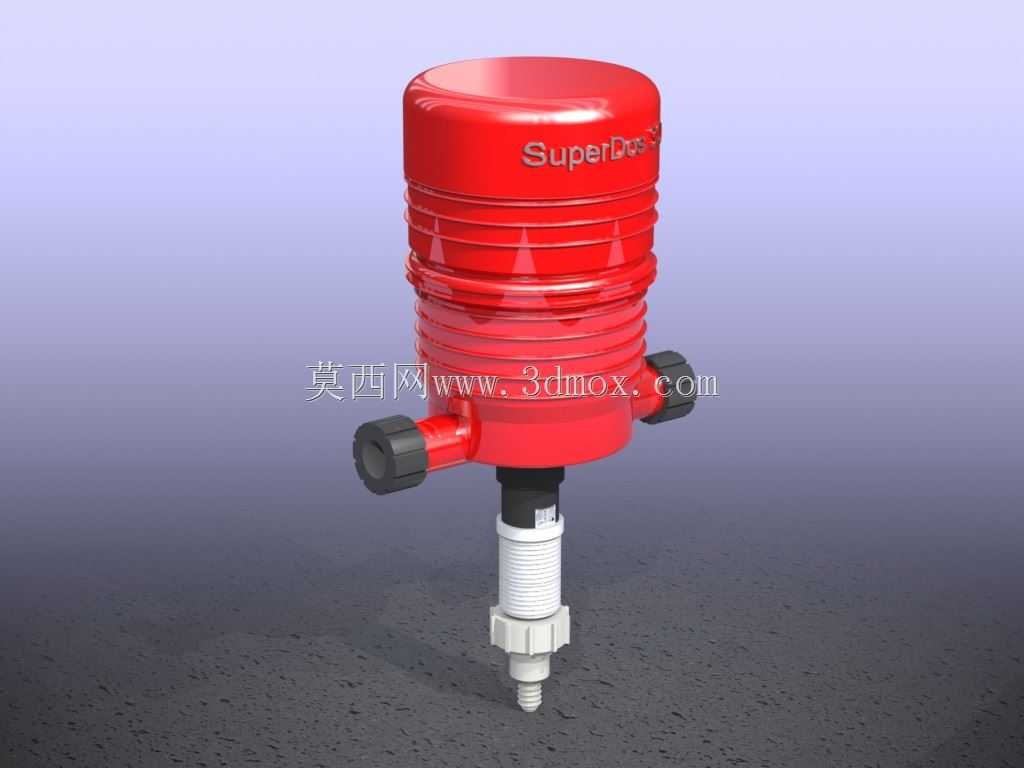

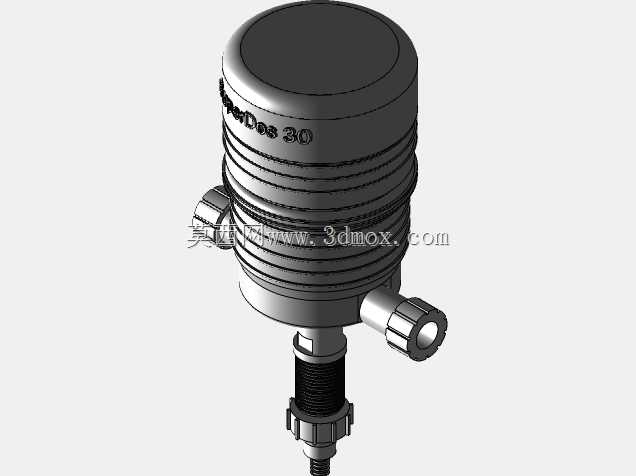

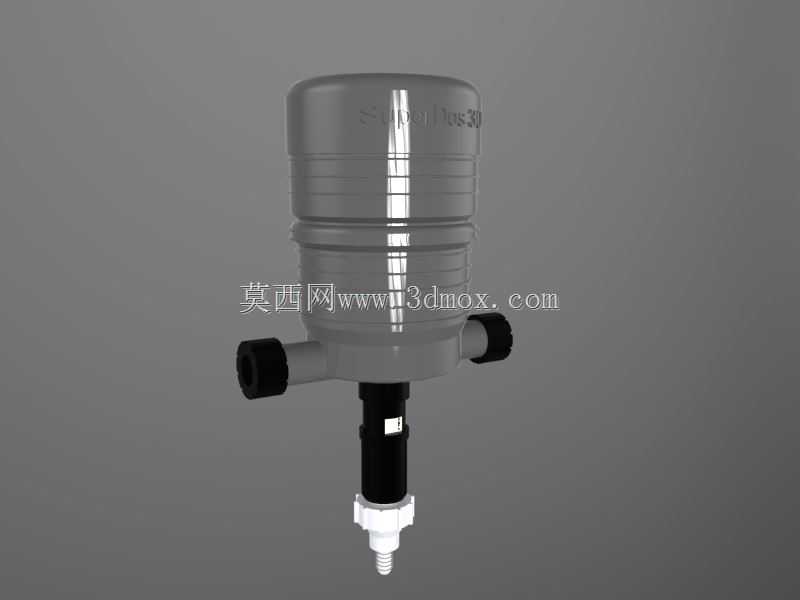

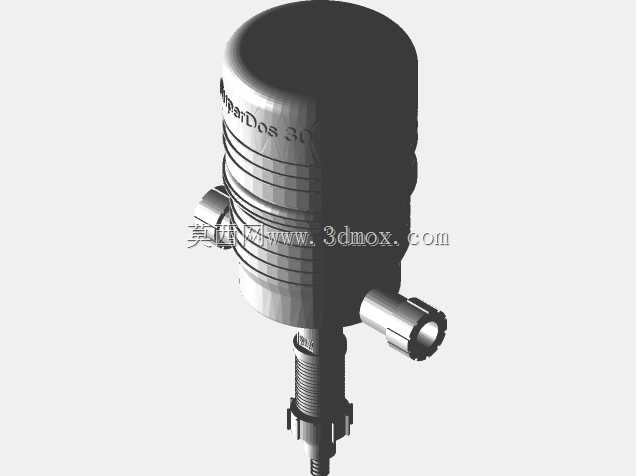

　　从结构设计的细节来看，设备整体采用立式同轴布局，上部的圆柱形腔体是核心的水力驱动与配比调节单元，外壳做了多道环形加强筋设计，一方面提升腔体的耐压能力，应对最高100psi的工作水压，避免长期承压出现壳体蠕变变形，另一方面环形筋也能在安装拆卸时提供防滑的握持位置，方便现场运维人员徒手拧开腔体做内部密封件的检查更换。腔体两侧对称布置的外螺纹接口是主路水流的进出通道，接口尺寸匹配常规灌溉与工业供水的通用管路规格，接口处做了六角台结构，方便用管钳或者活动扳手拧紧，不会出现打滑问题，接口内部预置了过滤网槽，可以加装小型滤网拦截水流里的大颗粒杂质，避免杂质进入驱动腔卡滞活塞结构，降低设备的故障概率。

　　下部伸出的杆状结构是药剂吸入与单向止回组件，最下端的快插接头用来连接吸药管，直接插入外置的药剂桶内即可，接头处带有的卡扣结构可以快速插拔吸药管，不需要额外做管箍固定，更换药剂或者清洗管路的时候操作效率更高。吸药管路上集成的单向阀结构可以有效防止主路的压力水倒灌进药剂桶，避免药剂被稀释或者药剂桶溢水，同时在设备停止工作的时候，也能防止吸药管内的药剂回流，保证下次启动的时候可以快速建立吸力，不需要重新灌泵排空气。

　　做三维结构设计的时候，首先要考虑的是安装边界的适配性，设备整体的安装高度要预留出下端吸药组件的操作空间，同时两侧的进出水接口要和现场主管道保持同轴，避免安装后出现管路别劲的问题，长期别劲会导致接口处的密封件提前老化漏水。设备的整体重量控制在单人可徒手搬运安装的范围内，不需要额外做吊装支架，只要在主管道上预留对应的安装位置，直接串接在管路里就能使用，对于零散的田间灌溉点、小型养殖舍这类没有固定安装台位的场景，这种轻量化的设计可以大幅降低现场安装的工作量。

　　从功能特性的落地来看，设备的配比精度控制是设计核心，内部的活塞行程做了固定限位，配合不同规格的吸药口节流垫，可以实现不同比例的药剂投加，用户可以根据实际需要的加药比例更换对应的节流垫，不需要调整复杂的参数，运维门槛很低。所有过流部件的材质都选用耐化学腐蚀的工程塑料，不管是酸性的消毒药剂、碱性的水处理药剂，还是水肥类的肥料溶液，都不会出现腐蚀溶胀的问题，密封件选用耐腐的橡胶材质，长期浸泡在药剂里也不会失去弹性，保证设备的使用寿命。另外设备的整体结构没有复杂的电子元件，现场出现故障的时候，运维人员只需要更换密封件或者单向阀组件就能快速修复，不需要专业的电控维修人员，非常适合偏远地区或者运维能力不足的使用场景。

　　在建模过程中，需要重点关注各个运动部件的间隙配合，活塞和腔体内壁的配合间隙既要保证运动顺畅不卡滞，又要避免间隙过大出现内漏，影响加药精度；单向阀的开启压力要匹配设备的工作水压范围，保证在最低工作压力下也能正常开启吸药，在最高压力下不会出现反向泄漏。外形的圆角处理也需要注意，所有外部棱边都做了圆弧过渡，避免安装的时候划伤操作人员，同时也减少应力集中，提升壳体的承压能力。安装尺寸的标注需要明确两侧接口的中心距、设备总高度、下端接头的伸出长度，方便设计人员在做管路布局的时候提前预留安装空间，避免出现现场安装时和其他管路或者设备干涉的问题。
