小型圆筒簧片式电气控制开关结构设计

　　这类簧片式开关常被集成在小型工控回路、测试治具、便携检测设备的信号通断回路中，相比常规船型开关或按钮开关，它的触发端采用细长杆状伸出结构，能够适配狭窄安装空间内的侧面触发、拨杆联动触发场景，不需要在操作面板预留大尺寸的按键开孔，仅需留出触发杆的活动间隙即可完成安装，在紧凑排布的电气控制舱内可以大幅节省面板占用空间。从结构设计逻辑来看，主体采用长方体绝缘壳体作为承载基座，壳体内部预留簧片组件的安装腔室，触发杆与内部动簧片采用刚性连接，当外力推动触发杆产生轴向位移时，动簧片会与两侧静触点完成接触或分离，实现电路的通断切换，触发端的复位依靠簧片自身的弹性形变完成，不需要额外加装复位弹簧，既减少了零件数量，也降低了装配环节的复杂度，

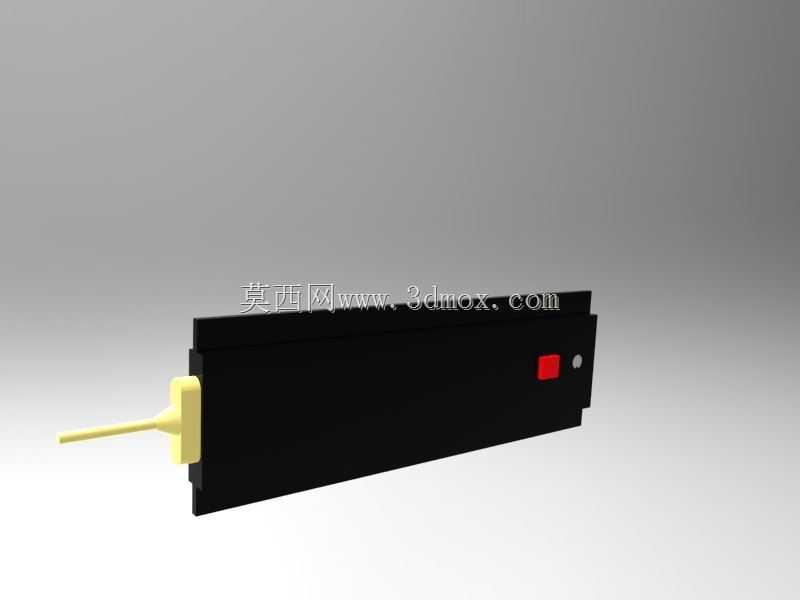

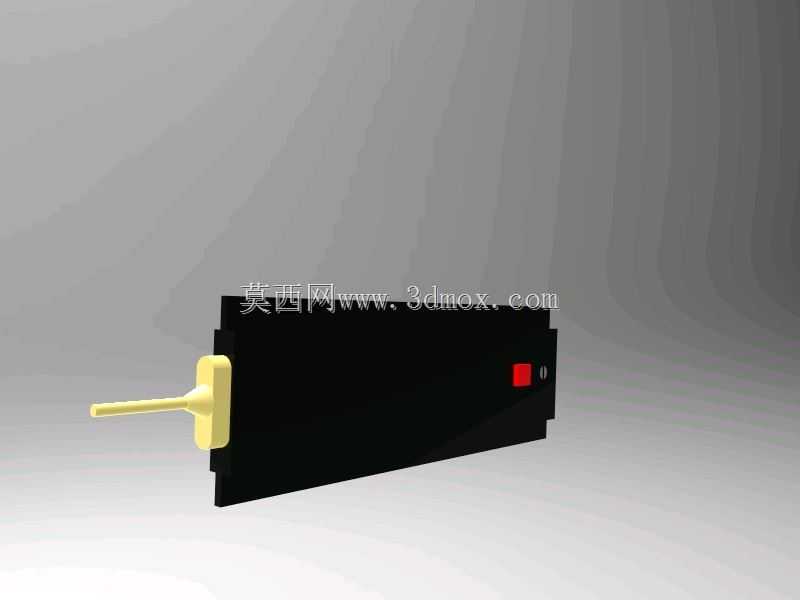

　　同时簧片本身采用高弹性铜合金材质，表面做镀银处理，能够降低接触电阻，避免长期通断过程中出现触点氧化导致的接触不良问题。壳体侧面设置的红色指示块与触发状态联动，当开关处于接通位置时，红色块会随内部机构移动到可视窗口位置，操作人员不需要额外接入指示灯就能直观判断开关的通断状态，旁边的小圆点为壳体装配定位孔，在批量组装时可以通过定位销快速完成壳体与安装基座的对位，避免装配过程中出现壳体偏移导致的触发杆卡滞问题。安装边界方面，这类开关的壳体宽度通常控制在20mm以内，高度不超过15mm，整体长度根据触发行程调整，触发杆的伸出长度可以根据实际安装面板的厚度做适配裁剪，安装时不需要额外的固定法兰，直接在安装基座上铣出与壳体外形匹配的卡槽，

　　将开关推入卡槽后依靠壳体与卡槽的过盈配合即可完成固定，部分需要频繁拆卸的场景也可以在壳体两侧预留卡扣位，通过塑料卡扣实现快拆固定。实际应用中，这类开关常被用作设备舱门的位置检测触发元件，当舱门关闭时，舱门边缘压下触发杆，开关接通设备的供电回路，舱门打开时触发杆在簧片弹力作用下弹出，切断设备的高压供电回路，起到安全联锁的作用；也可以用在小型手持电动工具的档位切换结构中，通过推动触发杆的不同行程，切换内部不同的触点组连接，实现工具的转速或扭矩档位调整。设计过程中需要重点关注簧片的疲劳寿命，通常要保证触发次数达到万次级以上不会出现弹性衰减，因此簧片的弯折角度、厚度都需要经过反复校核，避免弯折应力集中导致的簧片断裂；

　　同时触发杆与壳体之间的配合间隙要控制在合理范围，间隙过大会导致触发过程中出现晃动，影响触点接触的稳定性，间隙过小则容易在灰尘进入后出现卡滞，因此在触发杆伸出位置通常会设计微小的防尘挡边，减少环境中的粉尘进入壳体内部。触点的接触压力也需要做精准匹配，压力过小会导致接触电阻过大，大电流通过时出现触点发热烧蚀的问题，压力过大则会导致触发需要的按压力过大，影响操作手感，同时也会加速簧片的弹性疲劳。壳体材质通常选用阻燃ABS或者PBT工程塑料，能够满足低压电器的阻燃要求，即使触点出现短时拉弧也不会引燃壳体，提升使用过程中的安全性能。
