集成控制箱式工业多层警示信号灯结构

　　在离散制造车间的产线工位、自动化设备旁、物流分拣线的道岔节点、仓储堆垛机的运行区间，这类集成控制单元的多层警示塔灯是现场目视化管理的核心硬件，承担着设备状态远距离传递、异常工况即时预警的作用，不需要操作人员凑近设备面板，隔着十几米的车间通道就能通过灯色判断当前工位的运行状态，大幅降低现场巡检的沟通成本，也能在故障触发的第一时间让周边作业人员快速感知风险，避免误操作闯入危险区间。

　　不同于单独安装的裸装塔灯，这款产品把信号触发的控制回路直接集成在底座的箱体内，不需要额外在设备柜内单独预留继电器安装位，也不用敷设长距离的信号控制线到远端的电控柜，对于改造类项目尤其友好——老设备加装状态警示的时候，只需要给底座供上工作电源，把设备的运行、待机、故障几个干接点信号直接接进底座的接线端子就能完成部署，不用拆改原有设备的柜体内部走线，现场施工的工作量能缩减六成以上。

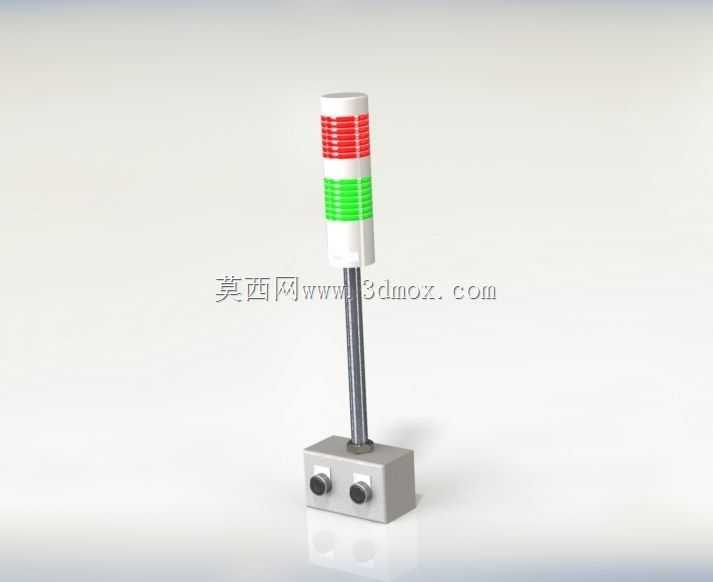

　　从结构设计的逻辑来看，这款产品做了很明确的分层解耦设计：最下方的控制箱采用压铸铝合金一体成型的壳体，边角做了R3的圆弧过渡，避免安装时磕碰划伤作业人员，壳体正面预留了两个嵌入式的按钮安装位，可以直接配置手动复位、灯效测试的实体按键，不需要额外外接操作按钮；箱体底部设计了四个沉头安装孔，既可以用膨胀螺丝直接固定在设备顶面的平面上，也可以搭配L型安装支架固定在设备侧立面的型材上，安装适配性覆盖了大部分工业设备的安装场景。控制箱向上延伸的金属立杆采用薄壁不锈钢管，内部走灯组的连接线，完全把线缆包裹在金属结构内部，避免车间内的切削液飞溅、焊渣溅射、粉尘堆积对线束造成老化腐蚀，立杆和底座、和顶部灯组的连接位置都做了橡胶密封圈的防水结构，整体防护等级可以满足车间日常的冲洗清洁需求，不会因为液体渗入造成内部电路短路。

　　顶部的灯组采用模块化堆叠结构，红、绿两层发光单元可以根据实际需求增减，比如需要增加待机黄色警示、缺料蓝色提示的场景，只采购对应颜色的灯节拧在原有灯组上就能扩展功能，不需要更换整个塔灯，后期维护的备件成本很低。每个发光单元内部采用LED贴片光源，搭配磨砂扩散罩，光线发散角度能达到180度以上，不会出现某个方向看过去灯光偏暗的视觉死角，灯组的发光模式也可以通过底座内部的拨码开关调整，常亮、频闪、爆闪几种模式可以对应不同等级的预警需求，比如正常运行用绿色常亮，待机待料用黄色频闪，设备故障触发安全联锁的时候用红色爆闪，不同状态的辨识度拉满。

　　从安装边界的尺寸来看，控制箱底座的长宽尺寸控制在100mm*80mm以内，不会占用设备顶面过多的安装空间，哪怕是小型的桌面式自动化设备，也能找到合适的位置固定；立杆的标准高度是200mm，加上顶部灯组的整体高度在320mm左右，既不会因为太矮被设备上的其他结构挡住灯光视线，也不会因为太高在设备移动的时候碰到车间的管线、桥架，对于有低矮通行空间要求的场景，还可以更换更短的立杆来调整整体安装高度。接线位置设计在控制箱的侧面，采用防水格兰头固定进线线缆，线缆弯折半径预留了足够的空间，不会出现接线后线缆被箱体压破绝缘层的问题，内部的接线端子采用导轨式安装，后期排查线路、更换信号点的时候不用拆焊，直接用螺丝刀压接就能完成接线，现场维护的效率很高。

　　在实际选型应用的时候，这类集成控制箱的塔灯尤其适合配套小型 standalone 设备，比如小型台式攻丝机、桌面型点胶机、独立的检测工位，这类设备本身没有大的电控柜空间安装控制元件，把控制部分和警示灯集成在一起，刚好解决了小设备状态警示的安装痛点；同时在物流输送线的分支节点，因为输送线本身的支架是铝型材搭建，没有封闭的柜体空间，用这款塔灯直接固定在型材支架上，就能完成段式输送线的状态指示，不用单独做小的电气盒来装控制元件，整体结构更紧凑，现场布线也更整洁。设计的时候也考虑了抗振性能，底座内部的电路板全部采用防震胶垫固定，灯组和立杆的连接采用螺纹加防松胶的结构，在有持续振动的冲压设备、振动料斗旁安装，也不会出现长时间使用后灯组松动、电路板接插件松脱的问题，能适应车间内相对恶劣的安装环境。
