欧姆龙PLC连接用端子转换单元结构

　　在工厂自动化产线的电气柜集成作业里，这类端子转换单元是解决PLC IO端口接线杂乱、维护效率低的核心配套部件，日常应用覆盖离散制造产线的控制柜布线、小型设备的电气信号转接、分布式IO站点的接线整理等场景，不少电气调试人员在现场布线时都会优先选用这类集成式端子块，替代零散的单芯线直插PLC端口的接线方式。从实际使用角度看，这个转换单元的核心作用是把PLC侧高密度的插接口，转换成标准间距的螺钉压接端子排，现场接线时不需要逐个对应PLC上的细密针脚，只需要按照端子排上的点位序号对应接入信号线即可，既降低了接线时错接、虚接的概率，也能在后期设备维护、点位改线的时候快速定位线路，不用在成捆的线缆里翻找对应PLC端口的接线。从结构设计上看，

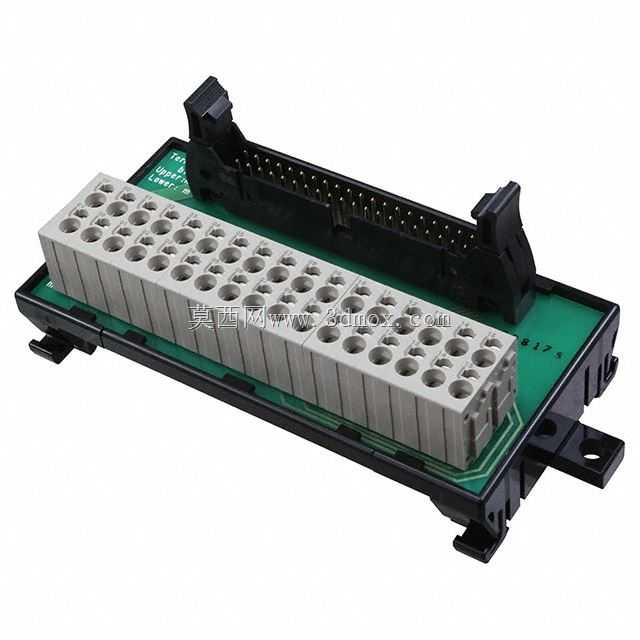

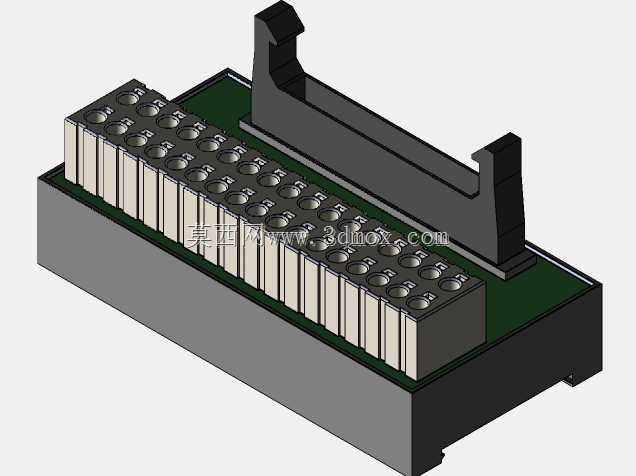

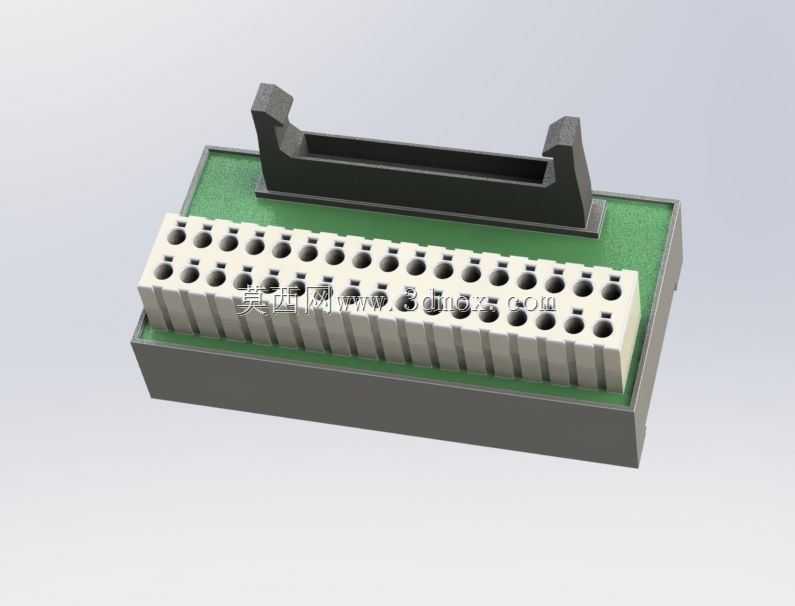

　　这个单元采用分层式布局，底部是基座承托整个结构，中间层设置绿色的绝缘承托板，上层一侧是两排共40位的压接端子位，端子座采用米白色绝缘阻燃材质，每个端子位都对应独立的金属导通插芯，相邻端子之间设置绝缘隔筋，避免不同点位之间出现爬电、短路的问题；端子排上方设置黑色的卡扣式压条，接线完成后可以把压条扣合，既可以固定接入的线缆避免拉扯松脱，也能在一定程度上遮挡端子金属部分，降低运维人员误触带电点位的风险。在安装边界方面，这类端子转换单元的基座预留了标准DIN导轨安装卡槽，可以直接卡装在电气柜内通用的35mm标准导轨上，不需要额外打孔固定安装位，整体外形的宽度、深度、高度都适配常规小型电气柜的内部安装空间，

　　端子排的接线位间距符合通用低压电气接线的安全间距要求，接入0.5-1.5平方的多芯控制信号线时，相邻线缆的弯曲半径不会出现互相干涉的情况，端子的压接螺钉适配常规十字螺丝刀操作，现场接线不需要使用特殊工具。设计这类部件的时候，首先要考虑的是绝缘性能，所有外露的非金属结构件都需要满足低压电气设备的阻燃等级要求，金属导通部件的导电性能要满足控制信号传输的接触电阻要求，避免信号传输过程中出现压降过大导致信号失真的问题；其次是插拔结构的对位精度，单元和PLC端口对接的插接口位置要做定位导向设计，对接时可以顺畅插入，不会出现针脚偏移顶弯的情况，卡扣结构的扣合力度要适中，既要保证安装后不会因为设备运行的震动出现松脱，

　　也要在需要拆卸维护的时候可以徒手或者借助简单工具顺利取下。在实际选型搭配时，这类端子转换单元需要和对应型号的PLC端口针脚定义完全匹配，每个点位的导通路径一一对应，不能出现点位错位的情况，端子排的序号标识要清晰耐磨，长期在电气柜的温热环境下不会出现标识模糊脱落的问题，基座的结构强度要满足多次插拔、多次接线操作的受力要求，不会因为反复操作出现基座开裂、卡扣断裂的情况。不少现场调试的经验里，使用这类集成式端子转换单元相比直接在PLC端口接线，整体布线效率能提升六成以上，后期排查线路故障的时间也能大幅缩短，尤其是在点位较多的中小型设备上，整齐的端子排布也能让电气柜内部的布线更加规整，符合设备电气装配的工艺规范要求。
