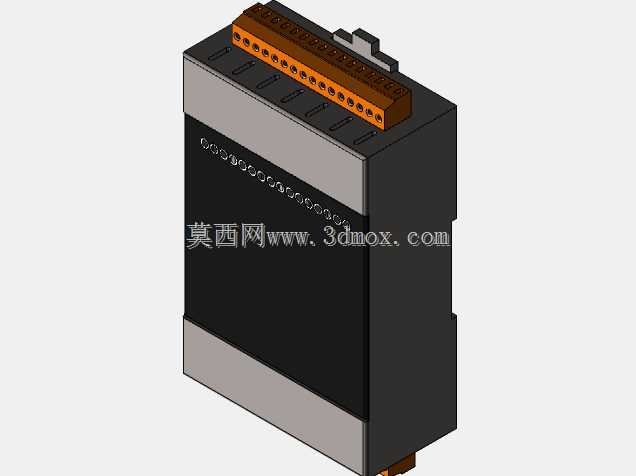

泓格ET-7244以太网IO模块结构设计

　　在工业现场的分布式数据采集与控制场景中，这类以太网型IO模块承担着现场设备信号与上位控制系统之间的信号中转作用，常被部署在生产线工位侧、设备控制柜内、环境监测站点等位置，用来就近采集现场的开关量信号，同时输出控制指令驱动现场执行器件，减少长距离布线带来的信号衰减与干扰问题。这款模块集成了8通道数字量输入与8通道数字量输出接口，输入通道可兼容现场各类无源开关、有源传感器的开关信号采集，支持湿接点与干接点信号的接入适配，不需要额外配置信号转换端子就能直接对接现场的按钮、行程开关、接近开关、继电器干接点等常见器件；输出通道采用晶体管输出形式，可直接驱动小型继电器、指示灯、小型电磁阀等小功率执行器件，每通道输出带过流保护设计，

　　避免现场接线短路造成的模块通道损坏。从结构设计角度来看，这款模块采用了标准的工业级导轨安装壳体，壳体主体采用阻燃ABS工程塑料注塑成型，表面做了细磨砂纹理处理，既可以提升壳体的耐磨性能，也能减少现场粉尘在壳体表面的附着。壳体两侧设计了标准DIN导轨安装卡扣，可直接卡装在35mm标准工业导轨上，不需要额外的安装固定件，在柜内布局时可以和断路器、继电器、端子排等常规柜内器件并排安装，适配标准电控柜的安装空间规划。模块的接口布局做了分区设计，上端子排为输入通道接线区，下端子排为输出通道接线区，每个接线端子都对应印刷了清晰的通道编号与功能标识，现场接线时不需要额外查阅手册就能快速对应通道，减少接线错误概率；

　　模块正面的以太网接口采用带屏蔽的RJ45接口，旁边设计了链路状态与数据传输指示灯，可直观判断网络连接状态与数据收发情况，每个IO通道也对应设计了独立的状态指示灯，通道导通时指示灯点亮，方便现场调试时快速排查通道故障。模块的整体外形尺寸紧凑，宽度仅占几个标准导轨位，在柜内安装时不会占用过多空间，壳体上下端设计了散热格栅，模块内部工作产生的热量可以通过格栅自然对流散出，可适应-25℃到75℃的工业现场工作环境温度范围，满足大部分工业现场的环境使用要求。在做三维结构建模时，需要重点还原壳体的安装卡扣结构、端子排的接线空间、接口的安装位置公差，尤其是导轨安装卡扣的弹性尺寸需要和标准35mm导轨的尺寸做适配，

　　保证虚拟装配时卡扣和导轨的配合间隙符合实际安装要求；同时要还原壳体表面的标识印刷位置、指示灯的开孔位置、接口的凸台结构，保证模型和实物的外观一致性，方便做电控柜的布局仿真时，能准确模拟模块的安装空间、接线预留空间，避免实际装配时出现和周边器件的干涉问题。这类模块在做设备选型配套时，往往需要和柜内其他器件做整体的布局规划，精准的三维模型可以帮助电气设计人员在设计阶段就完成柜内空间的排布校验，提前预留接线与操作空间，减少后期装配调试时的空间干涉问题。模块的供电接口采用宽电压设计，可兼容10-30V直流供电，适配工业现场常见的24V直流供电系统，电源接口处带反接保护与浪涌保护，可抵御现场供电回路的短时电压波动与浪涌冲击，提升模块在复杂工业现场的工作稳定性。
