十六路硬盘录像监控主机结构设计

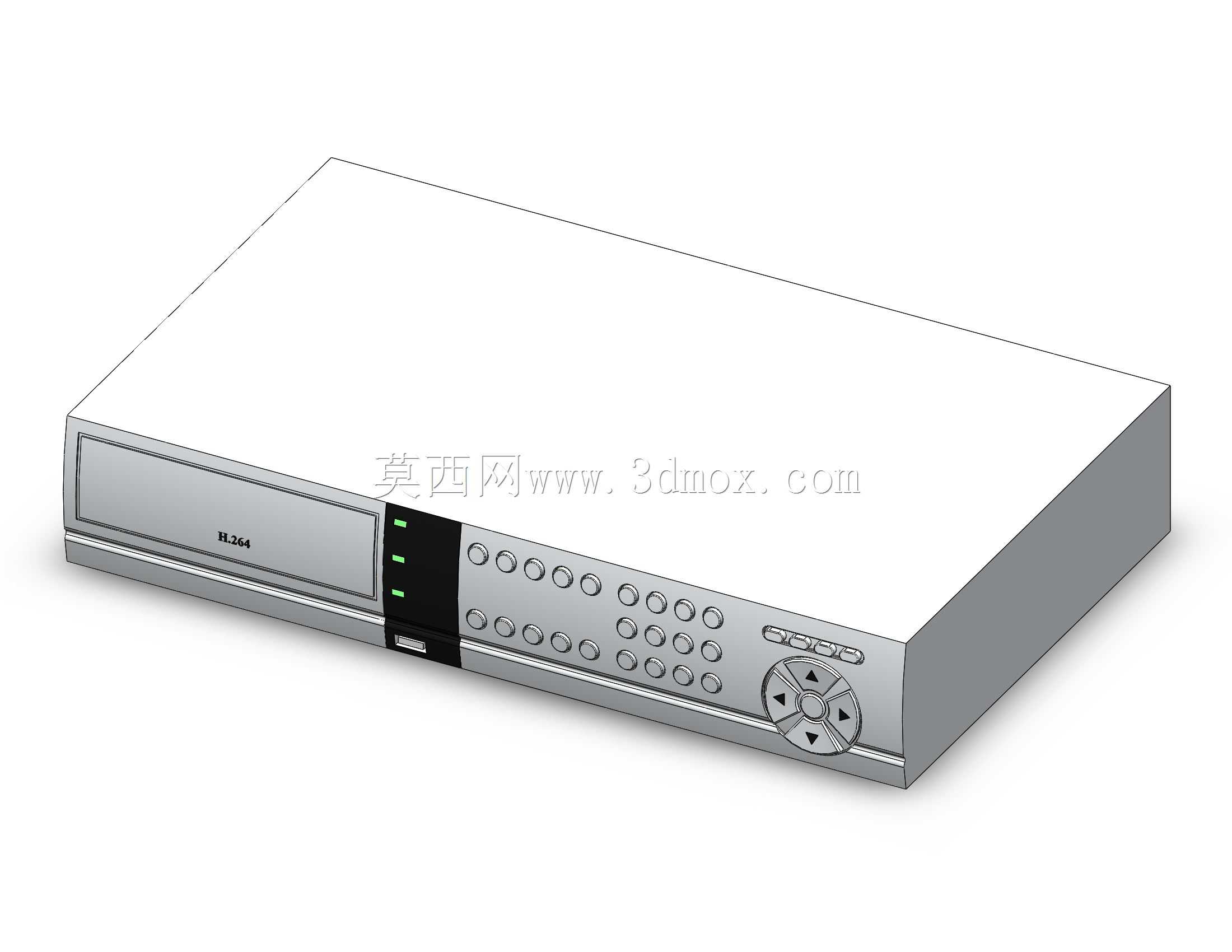

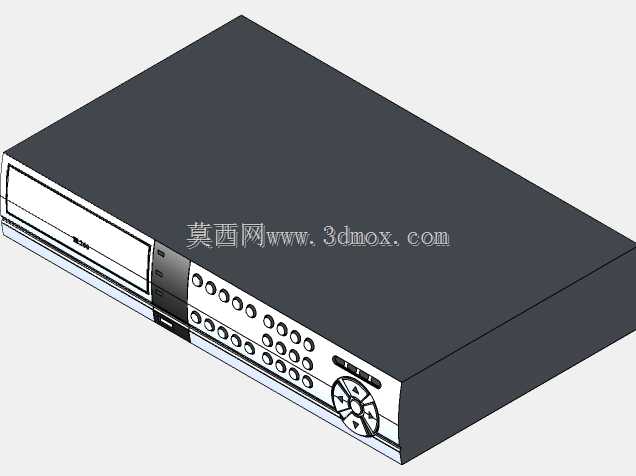

　　在商用安防系统搭建、厂区周界监控布设、连锁门店视频回溯这类场景里，前端摄像头采集的视频信号最终都要汇聚到后端存储控制设备上，十六路规格的录像主机刚好能覆盖中小规模场景的接入需求，不用额外堆叠多台小通道数设备，也不会因为通道数冗余造成机柜空间浪费。从结构设计的角度看，这类设备的三维建模首先要兼顾桌面放置与标准机柜安装两种使用场景，壳体主体采用1.2mm厚度的冷轧钢板折弯成型，前面板搭配ABS工程塑料注塑的操作区，整体宽度遵循19英寸标准机柜的安装尺寸，高度控制在2U以内，深度预留出硬盘安装位与接线冗余空间，不管是放在值班室桌面，还是固定在标准机柜层板上，都能适配现有安装环境。前面板的布局逻辑完全贴合日常运维的操作习惯，

　　左侧预留光驱位拓展槽，日常可以加装DVD刻录机做重要视频片段的离线备份，旁边设置两列状态指示灯，分别对应电源、硬盘读写、网络传输、通道报警四类状态，运维人员扫一眼就能判断设备运行是否正常，不用进入后台系统逐项排查。中间区域排布通道切换与功能按键，每一个按键的凸起高度做了0.8mm的限位，按压力度控制在1.2N左右，避免日常误触触发不必要的操作，右下角的方向导航键采用五向一体式结构，确认键集成在导航键中心，不用单独设置多余按键，前面板所有按键的间距都留足了15mm以上，即便是戴薄劳保手套操作也能准确按到对应按键。后面板的接口排布做了分层设计，最上层是16路BNC视频输入接口，每一路接口旁边都做了丝印编号，

　　和前端摄像头的通道编号一一对应，施工接线的时候不用反复核对说明书，旁边预留VGA与HDMI视频输出接口，能直接连接值班室的显示器或者监控大屏，下方排布音频输入输出、RS485云台控制、RJ45网络接口与电源输入接口，不同类型的接口之间留足20mm的间距，就算是带屏蔽环的粗线径视频线也能顺利插拔，不会出现相邻接口互相干扰的情况。设备内部的结构设计重点考虑散热与硬盘安装的便利性，硬盘位采用抽拉式托架设计，最多可以支持4块3.5英寸监控级硬盘安装，托架上设置减震橡胶垫，能抵消硬盘运行时的细微震动，避免长期震动导致硬盘坏道，延长存储介质的使用寿命。主板与电源模块分仓布置，电源模块产生的热量通过独立的散热风道直接排出壳体外，

　　不会把热量带到主板与硬盘仓区域，壳体两侧开有冲压成型的散热通风孔，通风孔内侧加装防尘滤网，既能保证空气流通带走内部热量，又能阻挡环境中的灰尘进入设备内部，减少长期使用后的清灰维护频率。建模过程中对所有装配间隙都做了公差校核，钣金件之间的拼接缝隙控制在0.3mm以内，塑料面板与钣金壳体的配合间隙不超过0.5mm，按键与面板开孔的单边间隙留0.2mm，既不会出现按键卡滞的情况，也不会因为间隙过大进灰。设备底部设置四个橡胶防滑脚垫，桌面放置的时候能增大摩擦力，避免被线缆拖拽移位，脚垫的高度留足10mm，保证底部通风空间，同时两侧预留机柜安装挂耳的固定孔位，需要上机柜的时候直接装上挂耳就能固定，不用额外改造壳体结构。这类设备的结构设计不需要追求过于复杂的外观造型，所有的造型细节都要服务于实际使用需求，比如前面板的轻微斜切角度，是为了让操作人员坐着的时候能清晰看到指示灯状态与按键标识，不用弯腰凑近查看，壳体边缘做的R3圆角处理，是为了避免安装接线的时候划伤手臂，所有的结构细节都围绕现场安装、日常运维、长期稳定运行这几个核心需求展开，没有多余的装饰性结构，完全符合工业安防设备的设计逻辑。
