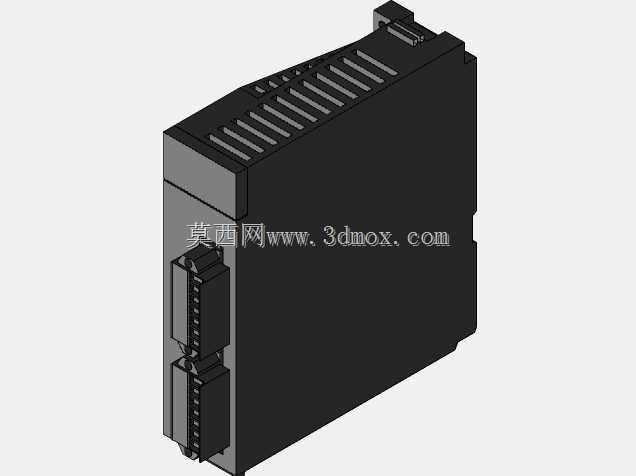

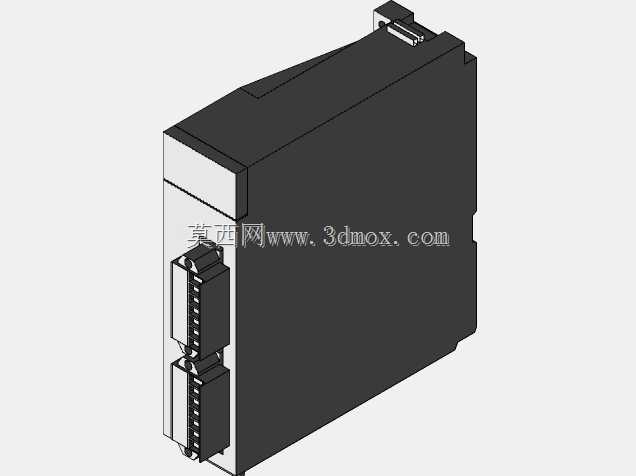

三菱Q系列串行通讯模块三维结构

　　这款三菱Q系列串行通讯模块，是PLC控制系统扩展串行通讯能力的核心外设部件，日常在自动化产线、智能仓储、计量检测场景中出镜率极高，不管是对接条码扫描枪完成生产批次信息采集，还是连接电子称重设备实现物料重量数据上传，或是和第三方支持RS232/RS422/RS485协议的仪表、下位机设备做数据交互，都能靠它完成不同协议间的信号转换与数据传输，打通PLC主站和外围串行设备的通讯链路。

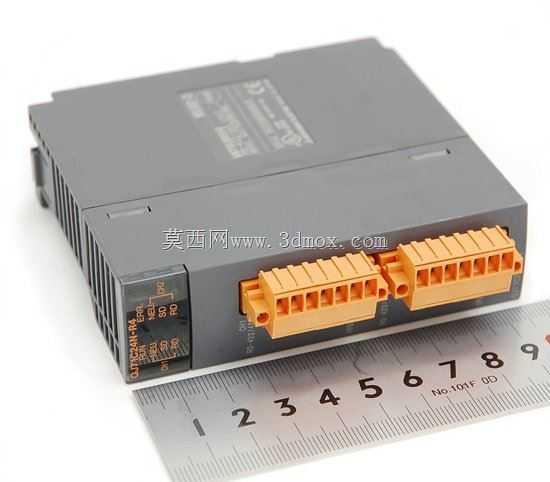

　　从结构设计来看，模块整体采用标准Q系列PLC扩展单元的统一安装尺寸，可直接卡装在Q系列PLC基板的扩展插槽上，和CPU模块、其他IO模块、功能模块并排安装时不会出现尺寸干涉，模块外壳采用阻燃工业塑料材质，正面的接口区域做了醒目的橙色分区设计，两个独立的串行通讯接口上下排布，每个接口旁都印有清晰的端口标识、针脚定义提示，现场接线时不用额外翻查手册就能快速区分RS232、RS422/RS485对应的接线端子，减少接线出错概率。模块上部的状态指示灯区域做了内凹式设计，避免日常运维插拔接线时误碰刮花指示灯罩，每个指示灯对应电源、通讯收发、故障报警等不同状态，运维人员站在柜前就能直观判断模块当前运行状态，不用连接编程软件就能排查基础通讯故障。

　　建模过程中需要重点把控几个安装边界尺寸：首先是模块的整体宽度要和标准Q系列扩展模块保持一致，确保多模块并排安装时相邻模块间没有挤压间隙，基板卡扣的位置尺寸要完全匹配Q系列基板的卡槽公差，避免出现卡装过松导致接触不良、或是卡装过紧无法顺利插拔的问题；其次是正面接线端子的插拔空间要预留足够，端子排前方要留出至少30mm的接线操作空间，方便现场人员用螺丝刀紧固端子螺丝、插拔通讯线缆，不会被相邻模块或是柜内走线槽挡住操作空间；另外模块侧面的散热槽结构也要还原到位，实际运行时模块内部的通讯转换芯片会持续发热，外壳上的竖向散热槽是靠自然对流带走热量的关键结构，建模时不能为了简化外观把散热槽做成平面，要还原槽深、槽宽的实际尺寸，保证结构和实物的一致性。

　　在实际设备选型配套时，这类通讯模块的安装位置通常在PLC主站机架的非CPU侧插槽，安装时要注意和强电模块保持至少一个槽位的间距，避免强电信号干扰串行通讯的传输稳定性；模块的接线端采用螺丝压接式端子，支持0.3-1.5平方毫米的多股通讯线缆接入，建模时端子的螺丝孔深度、压接片的开合角度都要和实物匹配，方便后续做虚拟布线仿真时能准确模拟线缆的弯曲半径、走线路径，提前排查柜内布线时的线缆干涉问题。对于做自动化系统三维布局的工程师来说，这个模型可以直接导入到PLC柜的整体装配模型中，用来校验柜内模块排布的空间合理性，模拟接线后的柜门关闭间隙，避免实际装配时出现模块顶住柜门、线缆弯折半径不足导致信号传输不稳定的问题。

　　模块前端的橙色接口护罩是可拆卸结构，日常运输、存储时护罩盖在端子上可以避免灰尘、金属碎屑掉入端子排造成短路，现场接线完成后也可以将护罩盖回，只留出线缆引出的缺口，既可以保护端子不受外力碰撞导致接线松动，也能让柜内布线看起来更规整。建模时护罩和主体的卡扣配合尺寸要做准确，还原护罩可拆卸的结构特性，方便做装配演示时展示护罩的拆装过程。另外模块背面的基板连接金手指部分，虽然安装后会被基板挡住，但建模时也要还原金手指的排布位置和尺寸，确保模块和基板的装配关系完全符合实际硬件的配合要求，不会出现模型装配时模块插不到位、和基板间留有缝隙的问题。
