三菱Q系列12槽PLC扩展基板结构设计

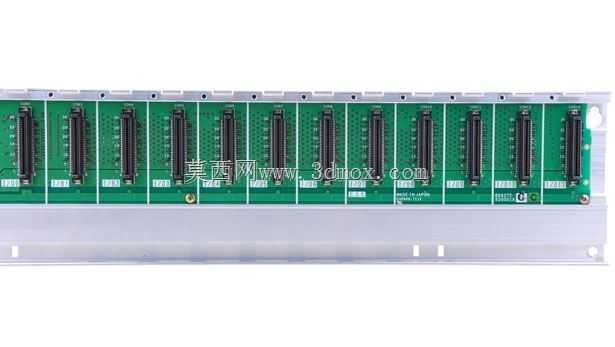

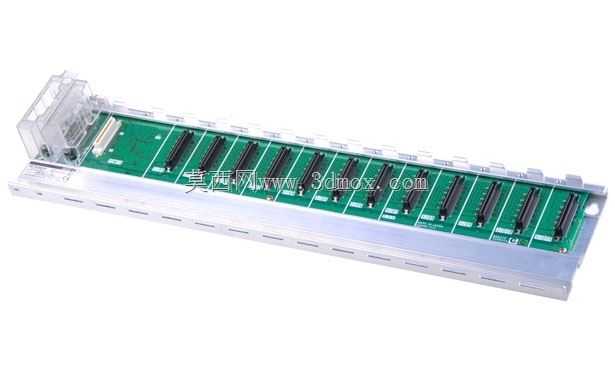

　　在工厂自动化产线的电控系统搭建中，当单块PLC主基板的IO、通讯、运动控制模块插槽无法满足整线控制点位需求时，就需要搭配对应系列的扩展机架完成模块扩容，这款12槽的Q系列扩展基板正是为这类扩容场景设计的硬件载体。从实际装机的适配性来看，它完全匹配三菱Q系列全品类控制模块，不管是数字量输入输出、模拟量采集、高速计数、运动控制、Profinet/CC-Link通讯模块，都可以直接插入槽位完成硬件连接，不需要额外定制转接结构。设计这款基板的三维结构时，首先要考虑的是背板总线的信号传输可靠性，每一个插槽的针脚定位公差都控制在0.1mm以内，避免模块插装后出现接触不良、信号丢包的问题，毕竟工业现场的电磁环境复杂，结构上的定位偏差很容易放大信号干扰的影响。基板的整体外形采用长条形板式结构，主体基材选用工业级玻纤环氧树脂板，表面覆铜走线做了阻焊层防护，边缘做了圆角钝化处理，避免装机时划伤操作人员或线缆绝缘层。安装边界上，基板两侧预留了标准的DIN导轨安装卡扣位，同时也预留了螺丝固定孔，既可以直接卡在电控柜内的标准35mmDIN导轨上快速部署，也可以在震动较大的设备场景下用M4螺丝直接锁固在柜内安装板上，两种安装方式的孔位、卡扣位置都经过实际装机验证，不会和柜内其他布线、元器件产生干涉。每一个插槽的两侧都设计了模块固定卡扣的卡位，模块插入后卡扣可以自动卡入模块侧边的卡槽，避免设备运行过程中因为震动导致模块松脱，

　　插槽之间的间距严格遵循Q系列模块的安装尺寸要求，相邻槽位的模块外壳之间预留了2mm的散热间隙，保证多模块满配运行时，各个模块的散热风道不会被相邻模块遮挡，避免长时间满负载运行出现积热问题。基板的底部预留了总线扩展接口的定位结构，用来和主基板或者上一级扩展基板连接专用扩展电缆，接口位置做了防呆设计，反方向无法插入，避免现场施工时接反扩展线缆导致总线通讯故障。从实际项目应用的角度看，12槽的配置刚好覆盖了大部分中大型设备的扩展点位需求，比如一条带多工位伺服轴、多组传感器采集、多段通讯交互的装配线，主基板搭载CPU、电源模块后，剩下的槽位往往不够覆盖所有功能模块，加一块12槽的扩展基板就可以把剩余的功能模块全部整合，

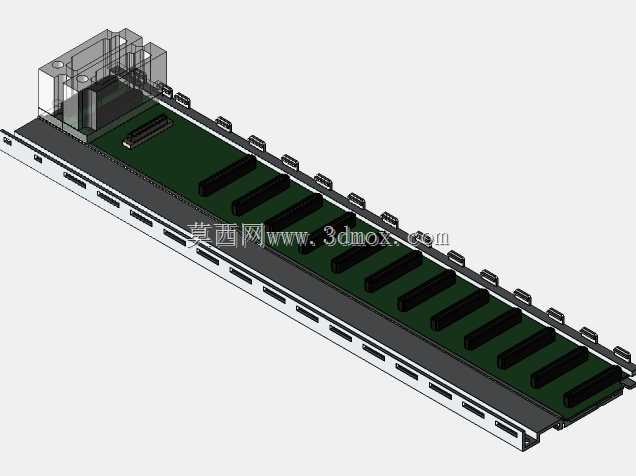

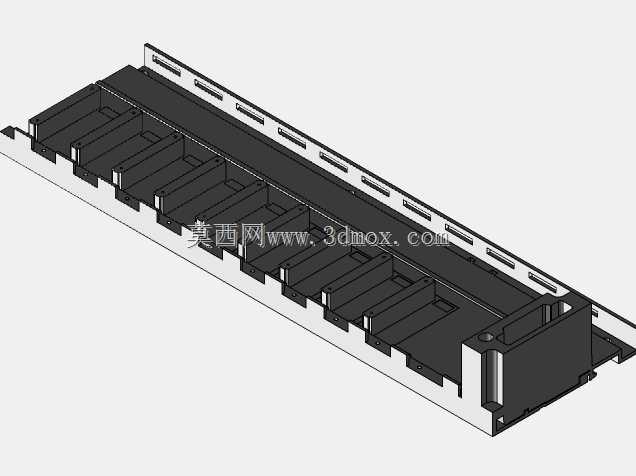

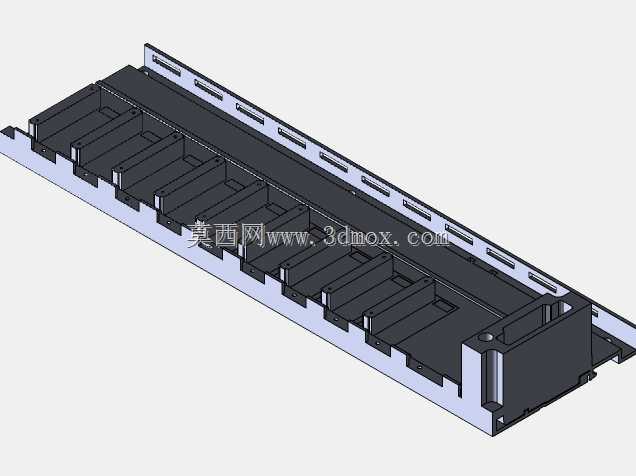

　　不需要额外增加第二套PLC系统，能有效降低整线电控的硬件成本，同时减少多CPU之间的通讯交互延迟。做三维建模的时候，每一个插槽的插针高度、卡扣的弹性行程、安装孔的沉头深度都按照实物的实际尺寸做了1:1还原，甚至连基板表面的丝印标识位置、固定螺丝的规格都做了对应建模，方便结构设计人员在做电控柜三维布局的时候直接调用，不需要自己重新测绘尺寸，能大幅缩短电控柜的布局设计周期，提前排查模块安装、布线、柜门开合的干涉问题。另外基板的供电回路走线在结构设计时就做了强弱电分离的布局，高压驱动回路和信号通讯回路在基板两侧分开走线，减少电源杂讯对信号传输的干扰，这一点在三维结构上也做了对应的避让设计，信号槽位对应的基板区域没有走大电流的铜箔，

　　从结构层面就降低了电磁干扰的风险。在一些需要多轴运动控制的设备场景，比如锂电卷绕设备、包装机械的多工位同步控制场景，往往需要搭载多块运动控制模块，12槽的扩展基板可以一次性容纳8块以上的运动控制模块，配合主基板的CPU单元就能实现几十轴的同步运动控制，不需要额外拆分控制单元，整个电控柜的布局也更加紧凑。基板的整体厚度控制在1.8mm，既保证了长条形结构的刚性，满插模块时不会出现中部弯曲变形的问题，也不会因为基板过厚占用过多的柜内纵深空间，适配市面上绝大多数标准PLC电控柜的安装深度要求。两侧的安装卡扣做了弹性结构设计，拆卸的时候只需要按压卡扣的解锁位就可以把整个基板从DIN导轨上取下，不需要拧动全部固定螺丝，方便后期的设备维护和模块更换。
