三菱Q系列A6TBXY36端子IO模块结构

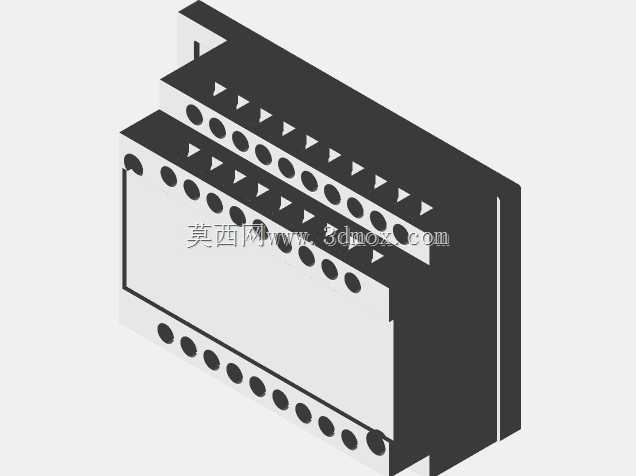

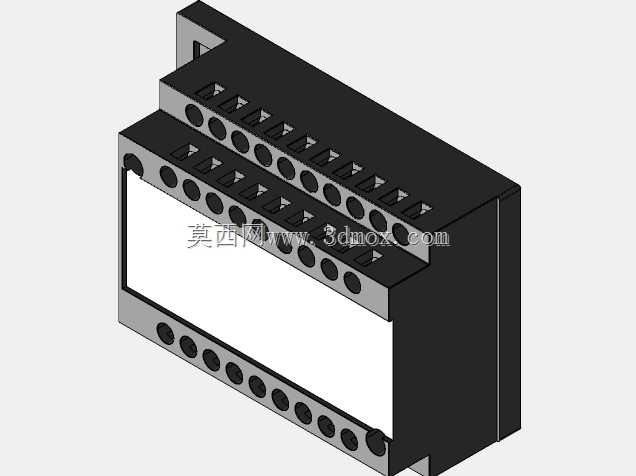

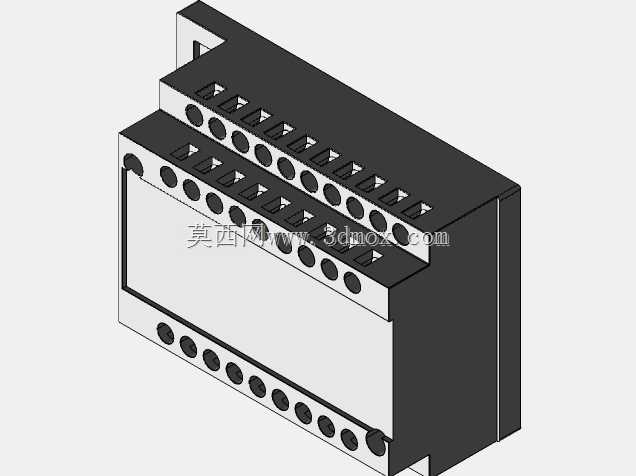

　　在工厂自动化产线的电控柜内部布线环节，这类端子IO模块是连接PLC主控单元与现场侧传感器、执行器的核心中转部件，承担着信号转接、线路规整、故障排查点位梳理的实际作用，很多成套电控设备的布线效率、后期维护便捷度，都和这类端子模块的选型、安装设计直接相关。做这类模块的三维建模时，首先要对齐实际安装场景的边界约束：常规电控柜内的DIN导轨安装空间预留，要考虑模块卡装到35mm标准导轨后的整体突出高度，避免和柜内走线槽、相邻断路器或继电器模块产生空间干涉，建模时要把导轨卡扣的卡接行程、锁紧后的配合间隙做准确，不然实际装配时会出现卡装不到位、模块松脱的问题。从功能特性来看，这款40引脚的端子IO模块，对应Q系列PLC的输入输出点分配，

　　每一个接线端子的引脚间距、压线螺丝的下沉深度、接线口的朝向都要和实物完全匹配，现场接线时工人常用的是叉形或针形冷压端子，建模时要预留足够的接线操作空间，不能出现端子排间距过窄导致冷压端子无法并排插入、螺丝刀无法伸到压线螺丝位置的问题，这也是很多新手建模时容易忽略的细节——只做外形不考虑实际操作的工具空间。设计思路上，模块的壳体采用上下分层的卡扣式结构，上层是端子标识区，预留了可插入点位标签的凹槽，每个端子旁的数字标识位要做浅浮雕式的结构，和实物的丝印位置对应，方便现场运维人员快速核对点位；下层是内部电路容纳腔，建模时要把壳体的拔模斜度做准确，因为这类塑料壳体都是注塑成型，侧壁的拔模角度通常在1.5度到2度之间，

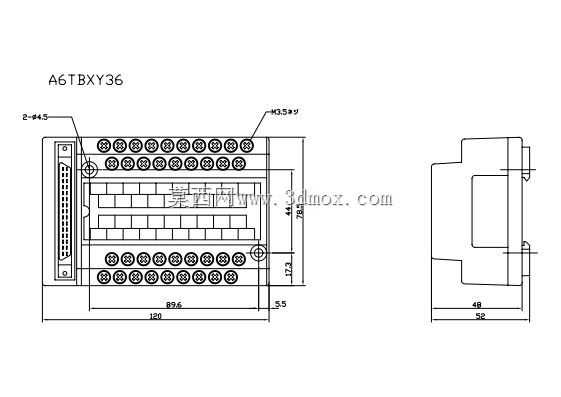

　　卡扣的配合量要控制在0.2mm左右，既保证装配时能顺利卡合，又不会出现装配后上下壳体松动晃荡的情况。外形尺寸方面，模块的整体宽度要和36点IO的点位数量匹配，整体深度要考虑柜内开门后的安全距离，模块前端的接线端子到柜门板的距离至少要预留30mm以上，方便后期接线和检修，模块侧面的相邻模块拼接定位槽也要做出来，多块模块并排安装在导轨上时，靠这个定位槽可以保证模块之间排列整齐，不会出现前后错位、缝隙不均的情况，也能让柜内布线看起来更规整。实际应用中，这类端子模块通常安装在PLC主控单元的同侧或下方，通过专用连接电缆和PLC的IO单元对接，省去了单根线逐个接到PLC端口的繁琐工序，批量布线时能节省至少六成的接线时间，

　　而且后期如果某个IO点出现故障，不需要拆动PLC侧的接线，只需要在端子模块侧测量信号就能快速定位问题，大幅减少产线停机排查的时间。建模时还要注意模块底部的导轨卡扣结构，卡扣的弹性臂厚度要和实物一致，卡装到导轨上后的锁紧力度要符合实际使用要求，不能出现卡扣过紧导致装拆困难、或者过松导致模块在导轨上滑动移位的问题；模块顶部的连接插槽位置，要和配套连接电缆的插头尺寸匹配，插槽的定位凸台、防呆缺口都要做准确，避免出现插头插反、插不到位的情况。另外，壳体表面的散热槽设计也要还原，虽然这类端子模块本身的发热量不大，但长时间在电控柜内运行，壳体上的狭长散热槽可以平衡内外温差，避免内部凝露影响电路稳定性，建模时散热槽的宽度、深度、间距都要和实物一致，不能随意简化成平面，不然做装配仿真或者渲染出图时，会和实物存在明显的视觉差异，也无法用于后续的柜内布局干涉检查。
