三菱Q系列过程控制CPU模块三维结构

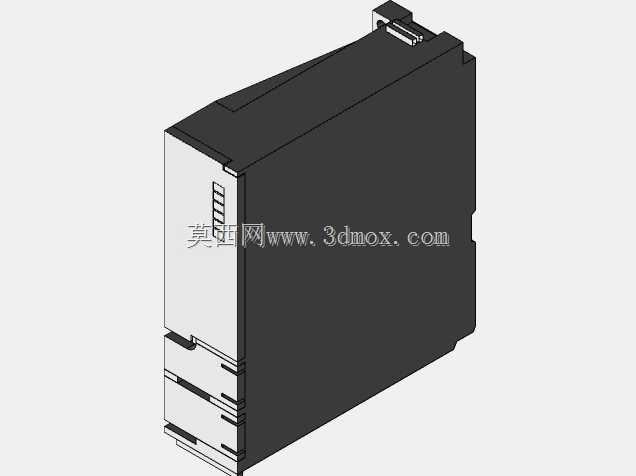

　　在流程工业的自控系统搭建中，这类CPU模块是整套Q系列PLC系统的核心运算单元，常被部署在化工连续生产线、冶金轧制管控系统、水处理集散控制站点这类对过程控制稳定性要求极高的场景里，承担着多回路模拟量运算、逻辑联锁触发、跨站数据交互的核心任务，区别于普通开关量控制的CPU型号，它自带的过程控制指令库可以直接完成PID参数自整定、温压补偿运算、流量累积计算这类常规需要额外扩展运算单元才能实现的功能，能大幅减少整套控制系统的硬件配置冗余度。从三维结构的还原细节来看，建模时完全遵循了三菱Q系列模块的实际安装规范，整体采用标准Q系列单槽位模块的外形轮廓，外壳采用深灰色工业阻燃塑料的质感还原，正面的状态指示灯区域做了分层凹陷设计，MODE、

　　RUN、ERR、USER、BAT、BOOT这些指示灯的排布位置和实际硬件完全一致，每个指示灯旁的标识字符都做了凹刻效果还原，方便现场运维人员快速识别模块运行状态。模块正面下半部分的接口区域，PULL拨杆的位置做了可活动结构的预留，实际使用时拨动这个拨杆就能完成模块在基板上的解锁拆卸，不需要额外借助工具；下方的USB调试接口做了内凹式的结构设计，外覆的防尘软胶盖也做了细节还原，日常运维时可以通过这个接口直接连接编程电脑完成程序上传下载、参数调试、故障诊断操作，不需要额外配置通讯模块；最下方的RS-232接口同样做了内凹防护设计，主要用于连接第三方串口设备、老旧的人机界面或者专用的编程终端，

　　适配一些改造项目里的 legacy 设备接入需求。从安装边界的尺寸还原来看，模块的背部总线接口完全匹配Q系列主基板的插槽规格，背部的定位凸台、卡扣结构都做了1:1的还原，安装时只需要对准基板插槽推入，听到卡扣锁止的声响就完成了固定，模块的整体宽度完全符合Q系列单槽模块的标准宽度，不会占用相邻槽位的安装空间，在做机柜布局三维设计时，可以直接调用这个模型完成基板排布、机柜空间校核、走线槽位置规划，不需要反复核对二维手册里的尺寸参数。建模时还考虑到了实际工程中的散热需求，模块两侧的散热格栅做了等比例的镂空还原，实际硬件运行时内部运算单元产生的热量可以通过这些格栅形成自然对流散热，保证模块在0-55摄氏度的工业环境温度下长期稳定运行，

　　不会因为积热导致运算出错或者硬件损坏。模块顶部的固定卡扣结构也做了细节还原，当模块安装在基板上之后，顶部的卡扣可以和基板上沿卡合，进一步提升模块安装的抗震性，避免在有振动的工业现场（比如冲压车间、泵站附近）出现模块松动、总线接触不良的故障。在做自控系统三维深化设计时，这个模型可以直接嵌入到整套控制柜的装配体中，配合电源模块、输入输出模块、通讯模块、模拟量模块的模型完成整套PLC站的装配校验，提前排查模块之间的干涉问题、预留足够的接线操作空间，比如模块正面的接口区域需要预留至少50mm的操作空间，方便插拔编程线、操作拨杆，这些空间要求都可以通过三维模型的虚拟装配提前验证，避免现场安装时出现空间不足无法操作的问题。另外，模型的外观细节还原也可以用于自控方案的三维可视化展示，给业主做方案汇报时，可以直观展示核心控制单元的外观形态、安装位置，比传统的二维原理图更有直观性。从结构设计的角度来看，这类模块的外壳采用上下扣合的结构，没有外露的固定螺丝，建模时也还原了这种外壳拼合的接缝细节，和实际硬件的装配结构完全一致，方便做结构拆解演示或者硬件拆装培训使用。
